Ford Explorer: Дополнительная удерживающая система / Снятие и установка — коленная подушка безопасности пассажира

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20 Дополнительная система пассивной безопасности) .


1. Снимите перчаточный ящик.
   См.: Перчаточный ящик (501-12 Приборная панель и консоль, Снятие и установка).


1.

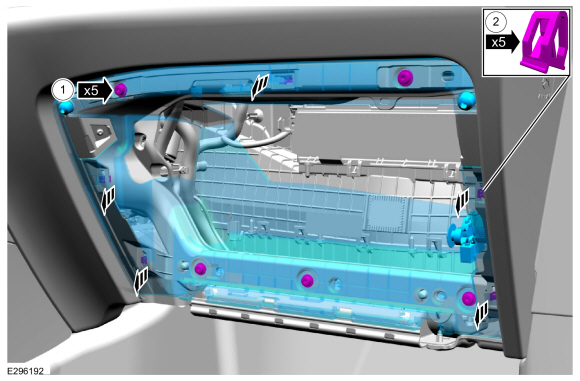

   Снимите рамку перчаточного ящика.

   1. Снимите винты.

   2. Потяните за рамку перчаточного ящика и отсоедините защелки.

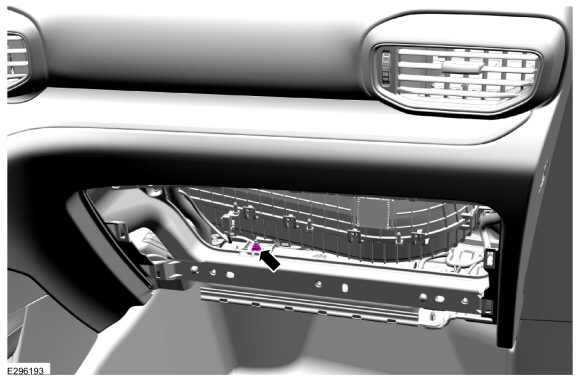

1. Отверните гайку коленной подушки безопасности пассажира.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

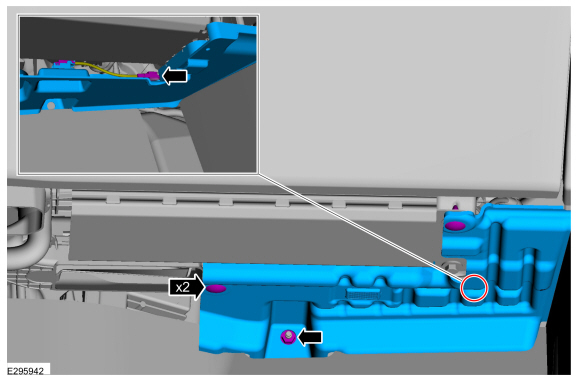

1. Снимите фиксаторы, отсоедините электрический разъем и снимите изолятор со стороны пассажира.

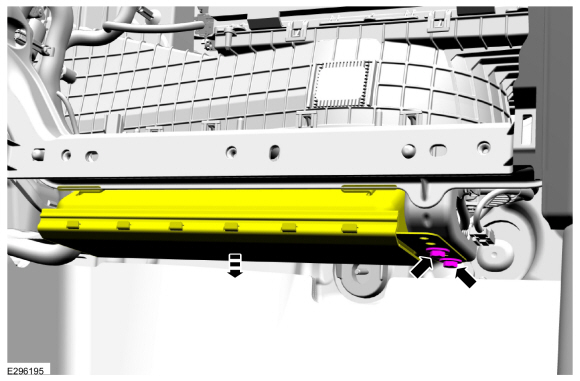

1. Выверните болты и снимите коленную подушку безопасности пассажира с приборной панели.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

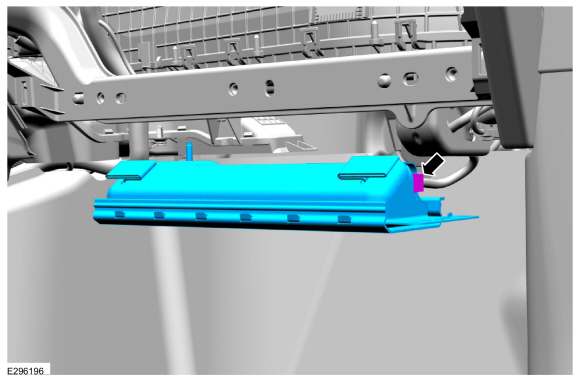

1. Отсоедините электрический разъем и снимите коленную подушку безопасности пассажира.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы. Убедитесь, что Система пассивной безопасности обесточивается перед повторным подключением компонента. Ссылаться к дополнительной удерживающей системе, отключающей общую процедуру в раздел 501-20Б. Несоблюдение точно инструкций по отключению питания может привести к серьезной травме в результате случайного срабатывания.

1. Для установки выполните процедуру удаления в обратном порядке.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20 Дополнительная система пассивной безопасности) .
