Ford Explorer: Задняя подвеска / Снятие и установка — задний амортизатор

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. УВЕДОМЛЕНИЕ: Не пытайтесь поддомкрачивать передний рычаг подвески. или задний рычаг на любом транспортном средстве. Возможно повреждение рычагов подвески.

   УВЕДОМЛЕНИЕ: Убедитесь, что изоляционные прокладки расположены правильно, чтобы предотвратить прямой контакт с другими компонентами.

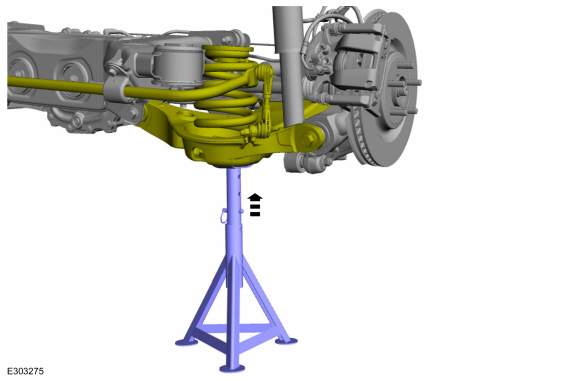

   Подоприте заднюю подвеску с помощью подставки.
   Используйте общее оборудование: подставки для транспортных средств/осей.

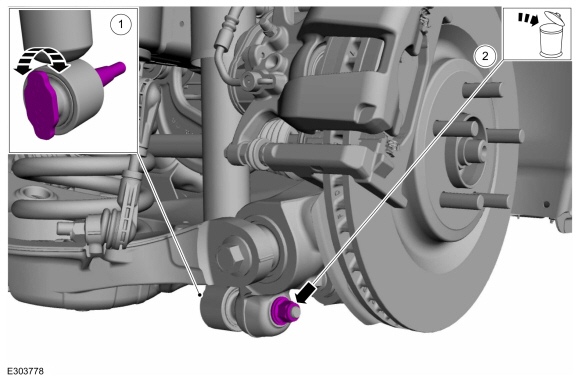

1. 1. Держите выступающий конец конического штифта.

   2. Снимите и выбросьте нижнюю гайку заднего амортизатора.

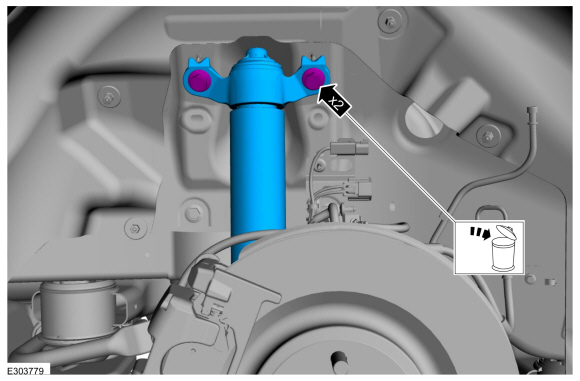

1. Снимите и выбросьте верхние болты заднего амортизатора.

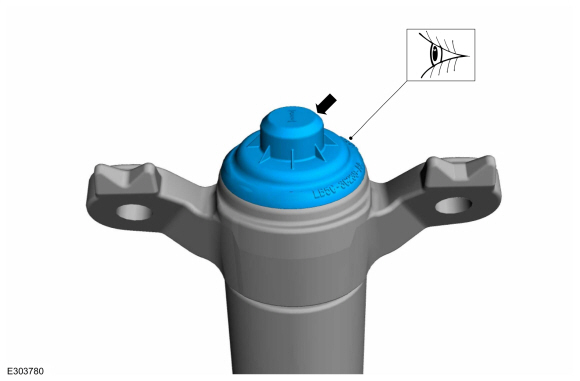

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

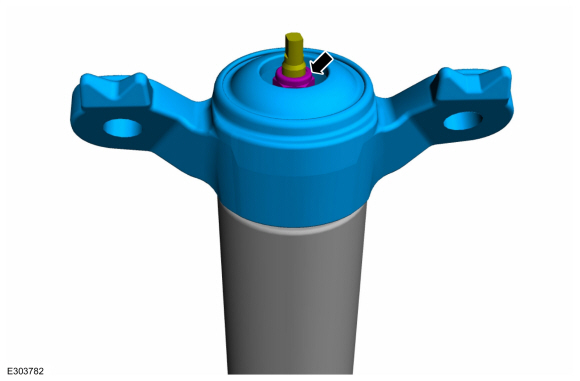

   Снимите колпачок с гайки штока заднего амортизатора.

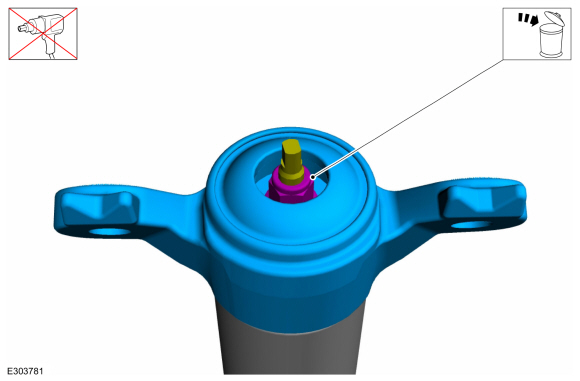

1. УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия гайки.

   ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Используйте функцию шестигранного удержания, чтобы предотвратить удар шток амортизатора от проворачивания при снятии или установке амортизатора гайка штока амортизатора.

   Снимите и выбросьте гайку штока заднего амортизатора и снимите верхнюю опору амортизатора.

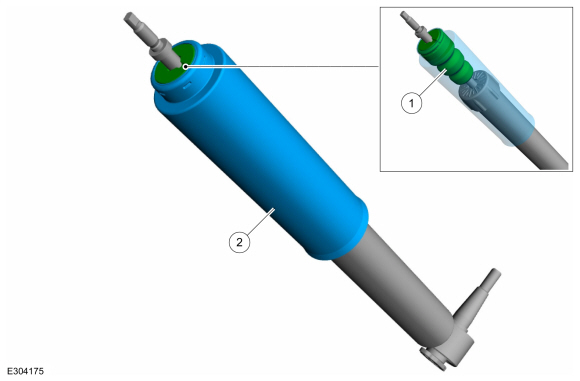

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   1. Снимите пылезащитный экран.

   2. Снять джоунс-бампер.


Монтаж

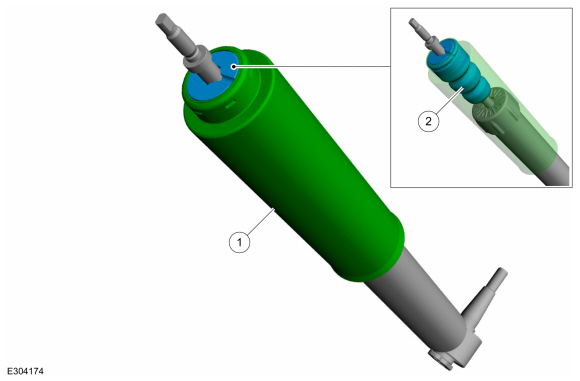

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   1. Установить ударный бампер.

   2. Установите пылезащитный экран.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Используйте функцию шестигранного удержания, чтобы предотвратить удар шток амортизатора от проворачивания при снятии или установке амортизатора гайка штока амортизатора.

   Установите новую гайку штока заднего амортизатора.
   Крутящий момент: 22 фунт-фута (30 Нм)

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Установите колпачок гайки штока заднего амортизатора.

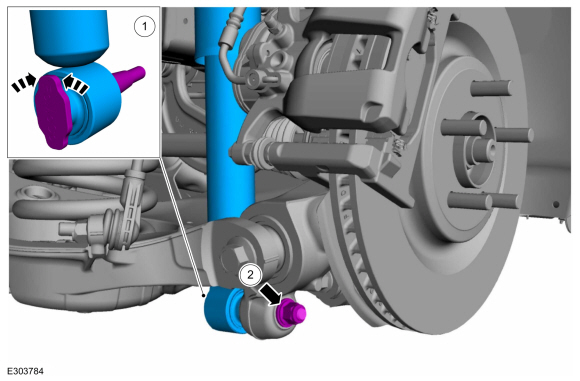

1. 1. Установите задний амортизатор и удерживайте выступающую часть конического штифта.

   2. Установите нижнюю гайку нового заднего амортизатора.
      Крутящий момент: 59 фунт-футов (80 Нм)

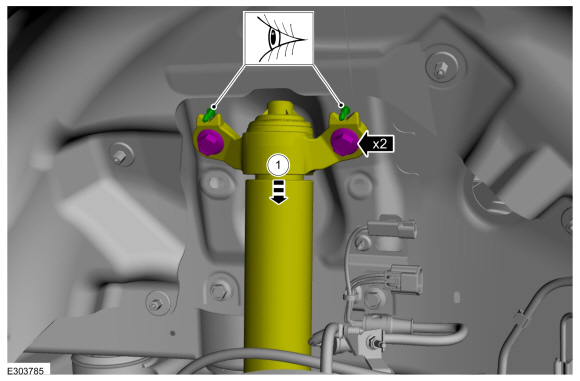

1. 1. Сожмите задний амортизатор и выровняйте заднюю верхнее крепление амортизатора под штифты центровки кузова.

   2. Установите новые верхние болты заднего амортизатора.
      Крутящий момент: 76 фунт-футов (103 Нм)

1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. ПРИМЕЧАНИЕ: При наличии динамической подвески.

   Откалибруйте датчик высоты подвески. Подключить сканирование инструмент и выполните процедуру калибровки дорожного просвета. Следите за сканированием направления инструмента.
