Ford Explorer: Системы ремней безопасности / Снятие и установка — Регулятор высоты плеча ремня безопасности

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показана сторона водителя, сторона пассажира аналогична.

1. Снимите верхнюю панель отделки центральной стойки.
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

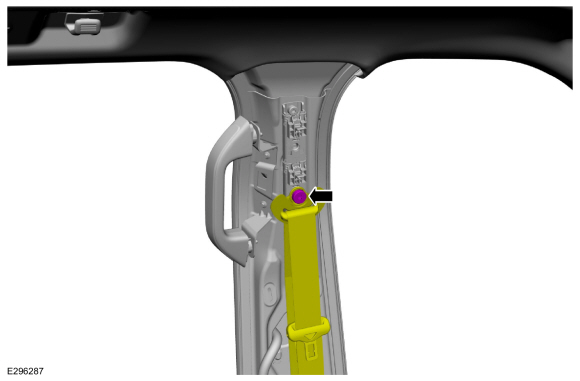

1. Выверните болт и отведите в сторону втягивающее устройство переднего ремня безопасности и D-образное кольцо преднатяжителя.
   Крутящий момент: 30 фунт-футов (40 Нм)

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Распорка является частью регулятора высоты плеча ремня безопасности.

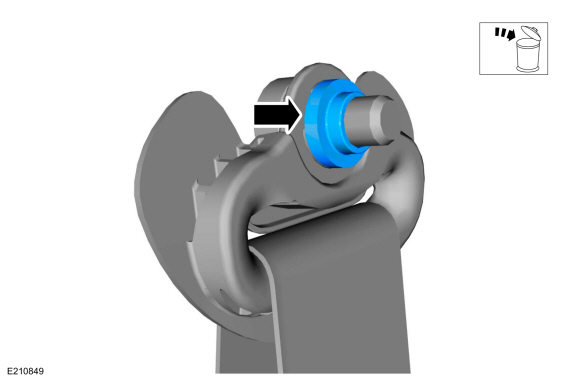

   Снимите и выбросьте прокладку с втягивающего устройства переднего ремня безопасности и болт D-образного кольца натяжителя.


1.
   Установите регулятор высоты плеча ремня безопасности.

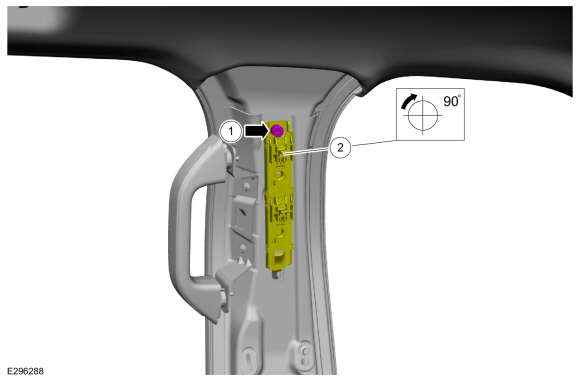

   1. Снимите болт.
      Крутящий момент: 30 фунт-футов (40 Нм)

   2. ПРИМЕЧАНИЕ: Со стороны пассажира поверните регулятор высоты на 90 градусов против часовой стрелки.

      Поверните регулятор высоты плеча ремня безопасности на 90 градусов по часовой стрелке.

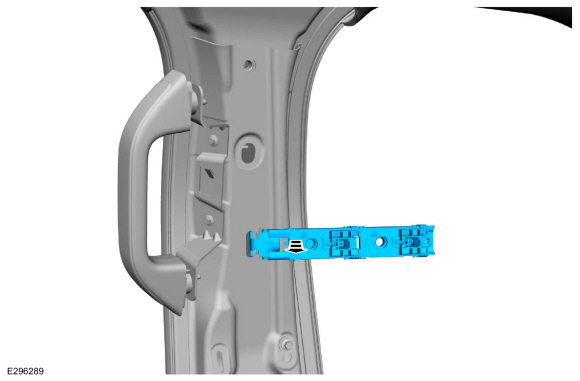

1. Снимите регулятор высоты плеча ремня безопасности.


Монтаж

ПРИМЕЧАНИЕ: Во время установки убедитесь, что лямка ремня безопасности не скручены, а ремни безопасности и пряжки доступны для пассажиров.

1. Для установки выполните процедуру удаления в обратном порядке.


1. Проверьте правильность работы системы ремней безопасности.
   См.: Системы ремней безопасности (501-20A Системы ремней безопасности, диагностика и проверка).
