Ford Explorer: Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Снятие и установка — Соленоиды переключения передач (SS)

Материалы

Удаление

Все соленоиды

1. Снимите прокладку поддона трансмиссионной жидкости и фильтр.
   См.: Поддон, прокладка и фильтр трансмиссионного масла (307-01B Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R80, Снятие и установка).


LPC (управление давлением в магистрали) и TCC (муфта гидротрансформатора) Соленоиды

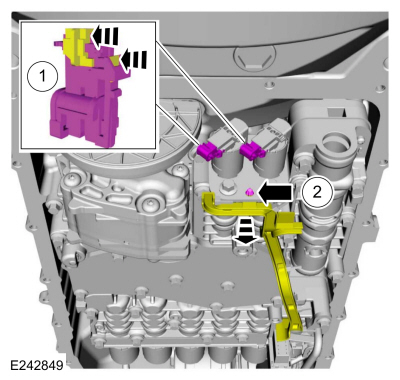

1. 1. Сдвиньте пластиковый замок в открытое положение. Нажав на пластиковый язычок, отсоедините электрический разъем.

   2. Отсоедините внутренний фиксатор жгута проводов.

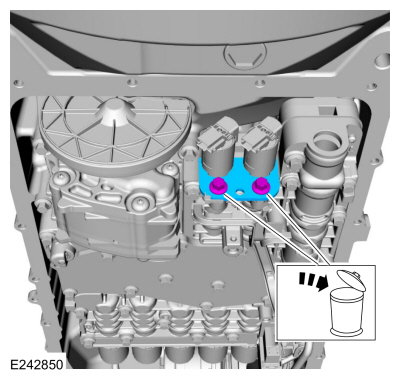

1. Снимите и выбросьте болты и снимите удерживающую пластину соленоида.


1.
   Снимите соленоид(ы) с корпуса главного регулирующего клапана.

   1. Соленоид ЛКП (7G383)

   2. Соленоид TCC (7G136)


Соленоиды D и E

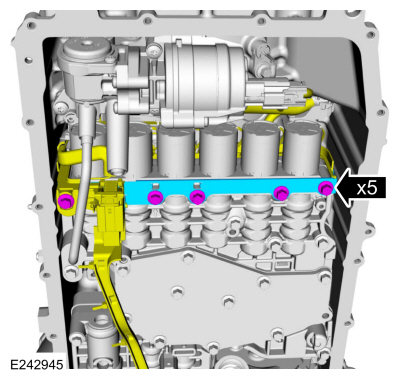

1. Снимите болты и удерживающую пластину соленоида переключения передач.

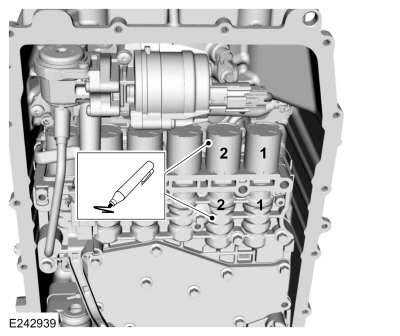

1. При замене более одного соленоида пронумеруйте соленоиды и пронумеруйте порты соленоида корпуса главного регулирующего клапана, чтобы соответствуют соленоиду.

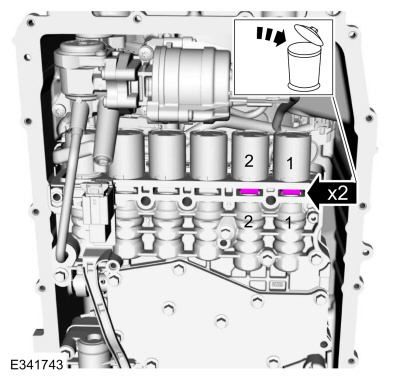

1. Снимите и выбросьте фиксатор(ы) соленоида переключения передач.

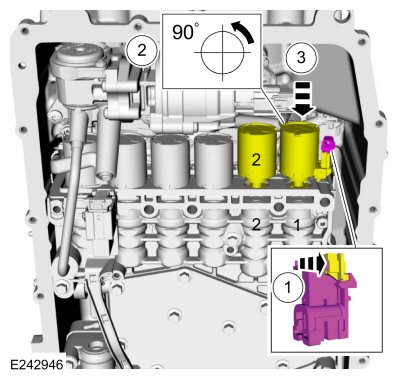

1. 1. Выдвиньте соленоид(ы) из отверстия корпуса главного регулирующего клапана.

   2. Поверните соленоид(ы) по часовой стрелке.

   3. Сдвиньте пластиковый замок в открытое положение. Нажав на пластиковый язычок, отсоедините электрический разъем.


1.

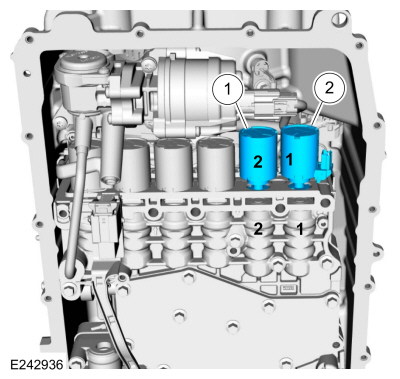

   Снимите соленоид(ы) с корпуса главного регулирующего клапана.

   1. ССЭ (7J136)

   2. Твердотельный накопитель (7J136)


Соленоиды A, B, C и F

1. Снимите корпус главного регулирующего клапана.
   См.: Корпус главного регулирующего клапана (307-01B Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R80, Снятие и установка).

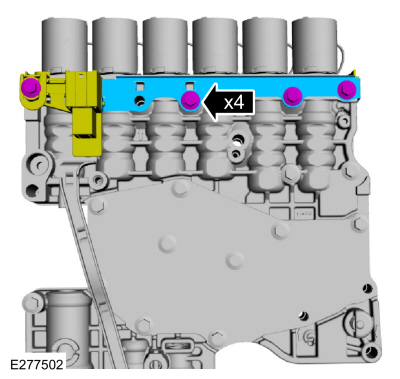

1. Снимите болты и удерживающую пластину соленоида переключения передач.

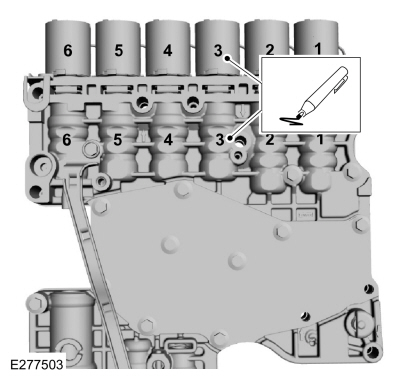

1. При замене более одного соленоида пронумеруйте соленоиды и пронумеруйте порты соленоида корпуса главного регулирующего клапана, чтобы соответствуют соленоиду.

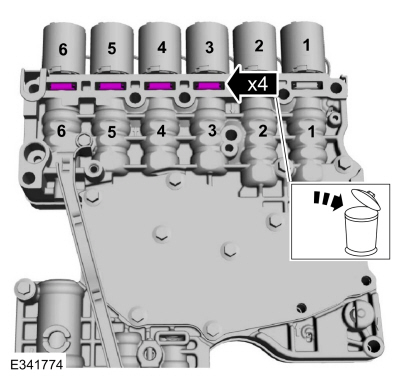

1. Снимите и выбросьте фиксатор(ы) соленоида переключения передач.


1. Сдвиньте пластиковый замок в открытое положение. Пока нажав на пластиковый язычок, отсоедините электрический разъем(-ы).


1.

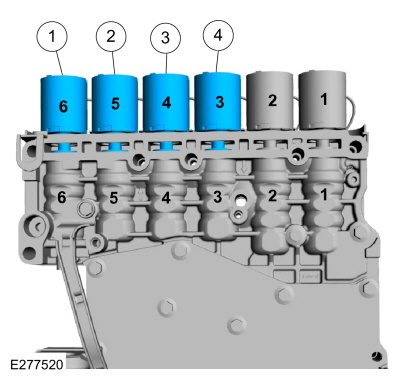

   Снимите соленоид(ы) с корпуса главного регулирующего клапана.

   1. ССА (7J136)

   2. ССФ (7J136)

   3. ССК (7J136)

   4. SSB (7J136)


Монтаж

Соленоиды A, B, C и F

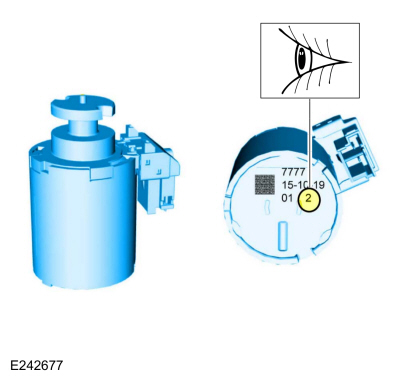

1. УВЕДОМЛЕНИЕ: Соленоиды откалиброваны на заводе и не все одинаковы. Чтобы заменить соленоид, сопоставьте номер полосы с оригинальный соленоид или резкие переключения передач или повреждение трансмиссии могут происходить.

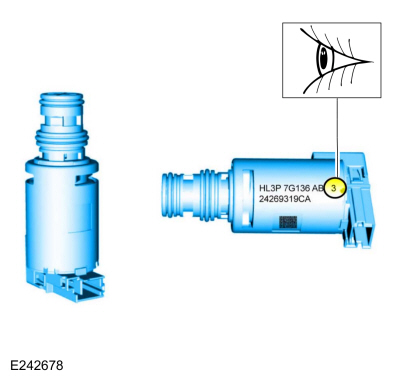

   Если требуются новые соленоиды, определите номер ленты соленоида.


1.
   Установите соленоид(ы) в корпусе главного регулирующего клапана в правильный порт(ы), отмеченные при снятии.

   1. ССА (7J136)

   2. ССФ (7J136)

   3. ССК (7J136)

   4. SSB (7J136)


1. Подсоедините электрические разъемы и сдвиньте пластиковый замок в закрытое положение.


1.

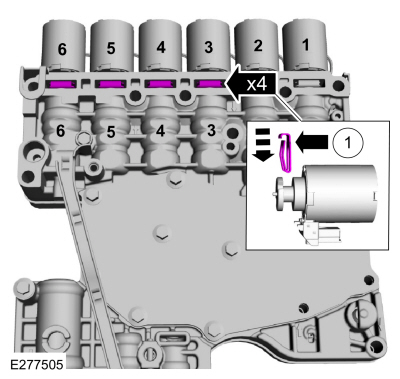

   Установите новый(е) держатель(и) соленоида переключения плоской стороной к соленоидам.

   1. Плоская сторона фиксатора


1. Установите и фиксирующую пластину соленоида переключения передач и болты.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. Установите корпус главного регулирующего клапана.
   См.: Корпус главного регулирующего клапана (307-01B Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R80, Снятие и установка).


Соленоиды D и E

1. УВЕДОМЛЕНИЕ: Соленоиды откалиброваны на заводе и не все одинаковы. Чтобы заменить соленоид, сопоставьте номер полосы с оригинальный соленоид или резкие переключения передач или повреждение трансмиссии могут происходить.

   Если требуются новые соленоиды, определите номер ленты соленоида.


1.
   Установите соленоид(ы) в корпусе главного регулирующего клапана в правильный порт(ы), отмеченные при снятии.

   1. ССЭ (7J136)

   2. Твердотельный накопитель (7J136)


1. 1. Подсоедините электрические разъемы и сдвиньте пластиковый замок в закрытое положение.

   2. Поверните соленоид(ы) против часовой стрелки.

   3. Вставьте соленоид(ы) в отверстие корпуса главного регулирующего клапана.


1.
   Установите новый(е) держатель(и) соленоида переключения плоской стороной к соленоидам.

   1. Плоская сторона фиксатора


1. Установите и фиксирующую пластину соленоида переключения передач и болты.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

LPC (управление давлением в магистрали) и TCC (муфта гидротрансформатора) Соленоиды

1. УВЕДОМЛЕНИЕ: Соленоиды откалиброваны на заводе и не все одинаковы. Чтобы заменить соленоид, подберите замену тип соленоида (нормально высокий/нормально низкий) и номер полосы с оригинальный соленоид или резкое переключение передач или повреждение трансмиссии могут происходить.

   Если требуются новые соленоиды, укажите тип (нормально высокий/нормально низкий) соленоида и полоса соленоида число.

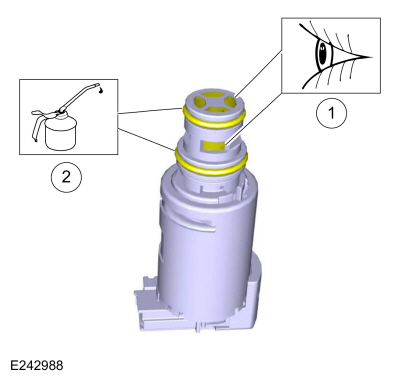

1. 1. Осмотрите экраны соленоидов на наличие мусора, который может ограничить поток жидкости.

   2. Смажьте уплотнительные кольца соленоида.
      Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV. / ХТ-12-КУЛВ (WSS-M2C949-A, ) (МЕРКОН® УМО)

1.
   Установите соленоид(ы) в корпус главного регулирующего клапана.

   1. Соленоид ЛКП (7G383)

   2. Соленоид TCC (7G136)

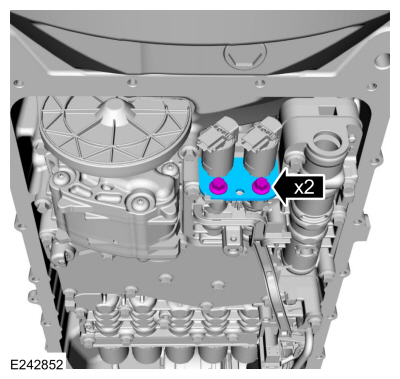

1. Установите удерживающую пластину соленоида и новые болты.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. 1. Подсоедините электрические разъемы и сдвиньте пластиковый замок в закрытое положение.

   2. Подсоедините внутренний фиксатор жгута проводов.


Все соленоиды

1. Установите прокладку поддона трансмиссионной жидкости и фильтр.
   См.: Поддон, прокладка и фильтр трансмиссионного масла (307-01B Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R80, Снятие и установка).
