Ford Explorer: Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Снятие и установка — Трансмиссия — 2,3 л EcoBoost (201 кВт/273 л. с.)
Специальные инструменты) /
Общее оборудование
|
307-346
(Т97Т-7902-А)
Фиксатор гидротрансформатора
ТКИТ-1998-ЛМ (НавигатоР)
ТКИТ-1997-Ф/ФЛМ/ЛТ
|
Магнитная розетка
|
Трансмиссионный домкрат
|
Подставки для транспортных средств/осей
|
Деревянный блок
|
Материалы
Имя
|
Спецификация
|
Многоцелевой спрей-смазка Motorcraft®
ХL-5-А
|
ESB-M1C93-B
|
Масло для автоматических трансмиссий Motorcraft® MERCON® ULV
ХТ-12-КУЛВ
|
WSS-M2C949-A,
МЕРКОН® УМО
|
Удаление
-
Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
-
Отсоедините массу аккумулятора.
См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
-
Снимите датчик HO2S с каталитического нейтрализатора.
См.: Подогреваемый кислородный датчик (HO2S) (303-14A Электронная система управления двигателем — 2,3 л EcoBoost (201 кВт/273 л.с.), Снятие и установка).
-
-
Снимите стопорный штифт.
-

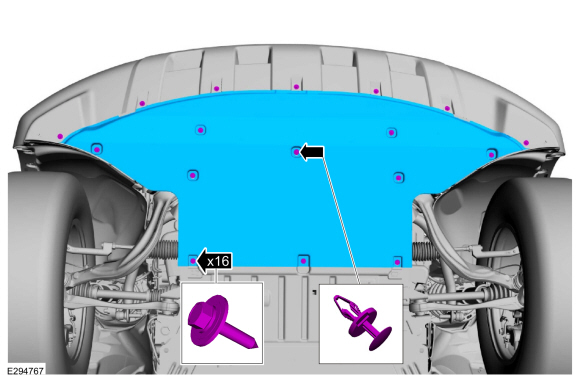

Снимите болты и защиту днища.
-

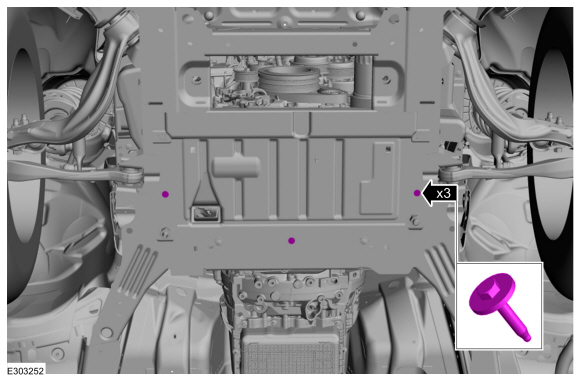

Снимите болты.
-
-
Снимите нажимные штифты и задний щиток двигателя.
-
Снимите фиксаторы и теплозащитный экран.
-
ПРИМЕЧАНИЕ:
Если разборка коробки передач или установка новой
трансмиссии необходимо, слейте трансмиссионную жидкость.
ПРИМЕЧАНИЕ:
Обратите внимание на расположение болтов и шпилек для сборки.

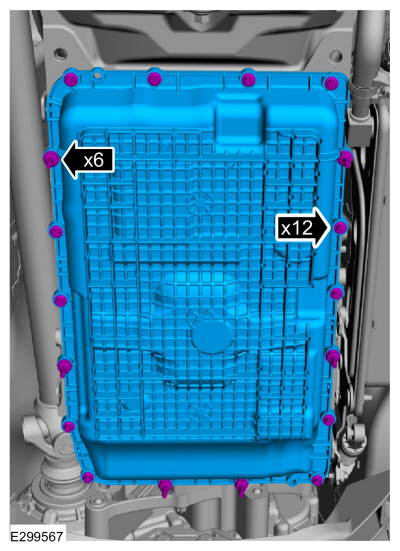

Снимите болты, шпильки и поддон трансмиссионной жидкости.
-
ПРИМЕЧАНИЕ:
В настоящее время нет необходимости затягивать болты поддона трансмиссионной жидкости.
Установите поддон трансмиссионной жидкости и болты.
-
ПРИМЕЧАНИЕ:
Если есть.

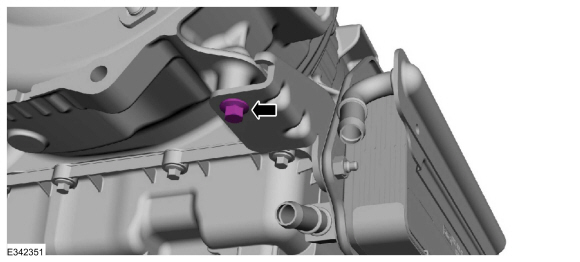

Снимите болт.
-

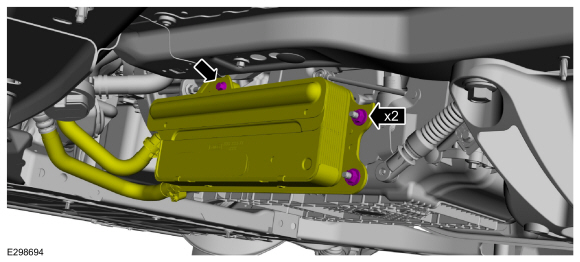

Снимите болт, гайки и отложите в сторону охладитель трансмиссионной жидкости.
-
Отложите в сторону трос ручной разблокировки парковки.
-

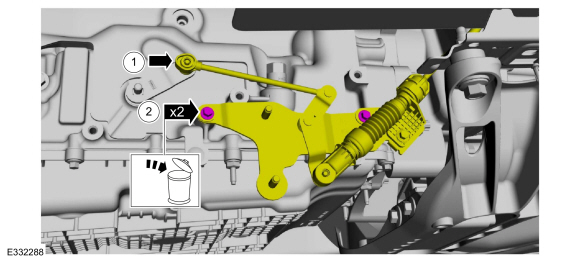

Отсоедините тягу от рычага ручного управления.
-
Снимите и выбросьте болты и отложите трос в сторону.
-

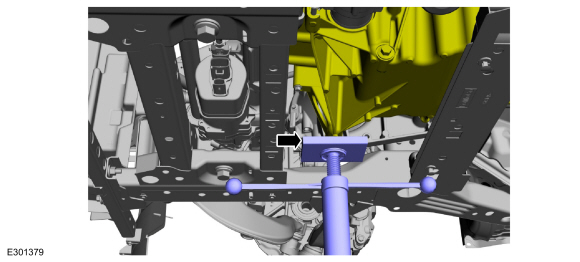

Подоприте переднюю часть двигателя домкратом и деревянным бруском.
Используйте общее оборудование: подставки для транспортных средств/осей.
Используйте общее оборудование: деревянный блок
-
УВЕДОМЛЕНИЕ:

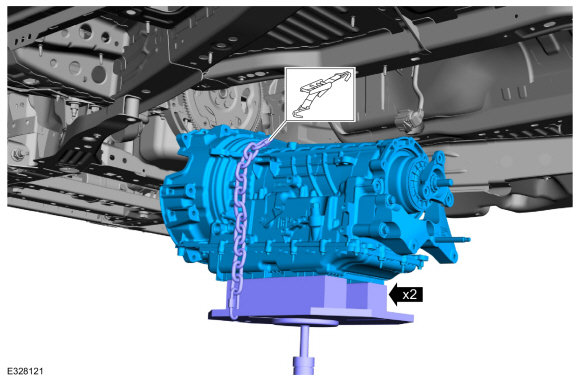

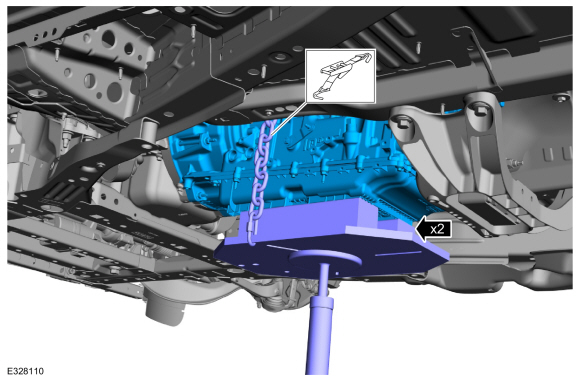

Закрепите коробку передач на домкрате с помощью предохранительного ремня.
Подоприте коробку передач домкратом с большим подъемом и деревянными брусками.
Используйте общее оборудование: трансмиссионный домкрат.
Используйте общее оборудование: деревянный блок
Автомобили с полным приводом (4WD)
-
Снимите передний приводной вал в сборе.
См.: Передний карданный вал (205-01 Карданный вал, снятие и установка).
Автомобили с задним приводом (RWD)
-
ПРИМЕЧАНИЕ:
Соблюдайте особую осторожность, чтобы не повредить компонент.
Расположите и поддержите карданный вал в стороне.
-

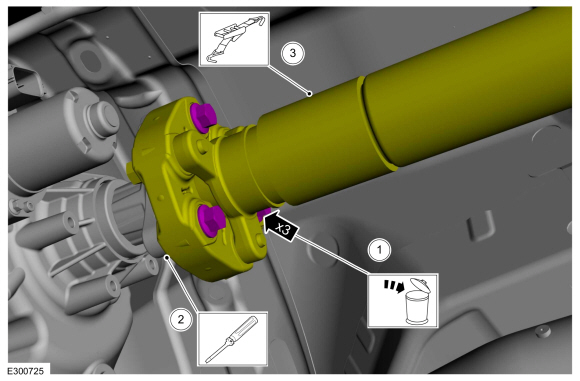

Отметьте гибкую муфту приводного вала на фланце коробки передач.
-
Снимите и выбросьте болты гибкой муфты карданного вала к фланцу коробки передач.
-
Отделите гибкую муфту от раздаточной коробки/фланец коробки передач.
-
Снимите изолятор опоры коробки передач.
См.: Опорный изолятор коробки передач (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).
Все автомобили
-
Снимите каталитический нейтрализатор.
См.: Каталитический нейтрализатор (309-00A Выхлопная система — 2,3 л EcoBoost (201 кВт/273 л. с.), Снятие и установка).
-
УВЕДОМЛЕНИЕ:
Не тяните за жгут проводов, чтобы
отсоединение/подключение разъема или повреждение разъема/жгута проводов
произойдет.
-

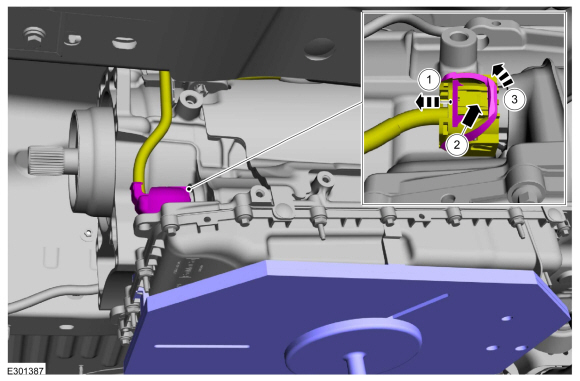

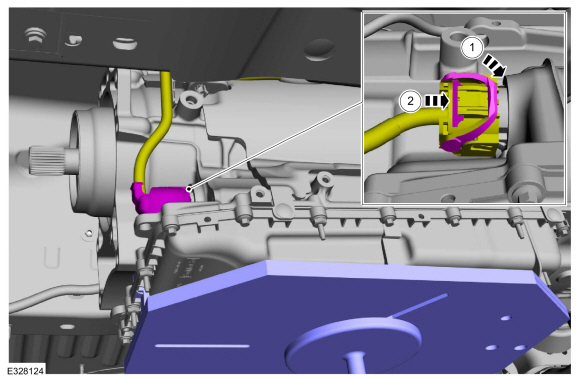

Выдвиньте защитный замок.
-
Нажмите на выступ разъема.
-
Поверните стопорный рычаг вверх и отсоедините электрический разъем коробки передач.
-
Отсоедините разъем жгута проводов, фиксатор жгута проводов и отложите жгут в сторону.
-

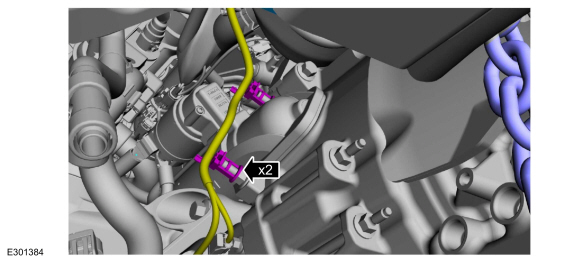

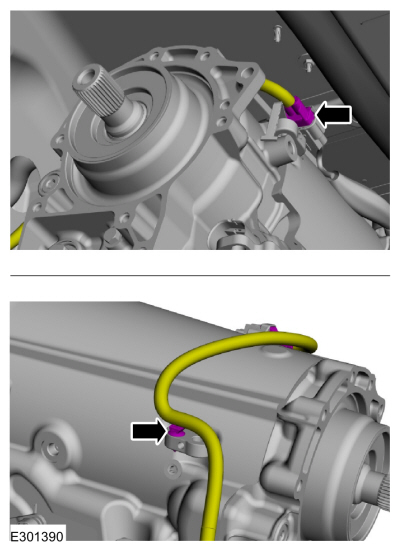

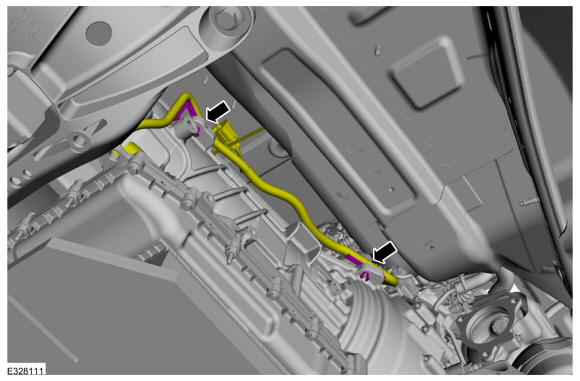

Отсоедините фиксаторы жгута проводов и отложите жгут в сторону.
-
Отложите в сторону жгут проводов.
-

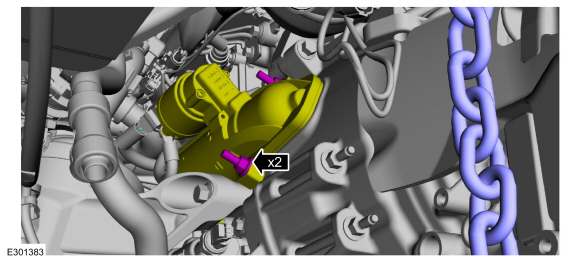

Снимите шпильки стартера и отложите стартер в сторону.
-
Снимите изолятор стартера.
-

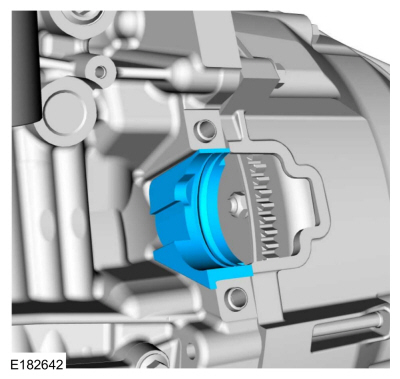

ПРИМЕЧАНИЕ:
Вращайте коленчатый вал только по часовой стрелке.
ПРИМЕЧАНИЕ:

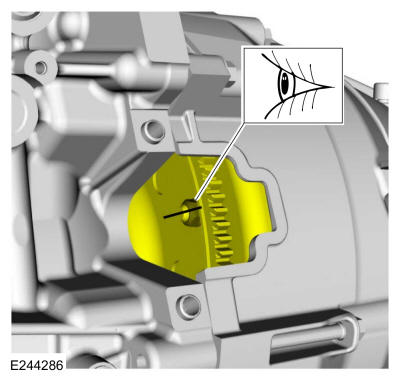

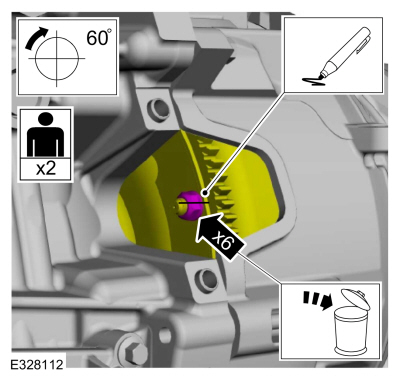

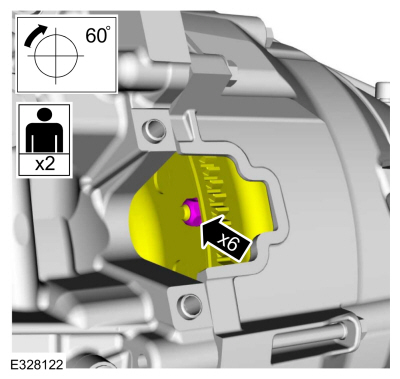

Отметьте индексом одну шпильку и гибкую пластину для справки по сборке.
Снимите и выбросьте гайки гидротрансформатора.
-

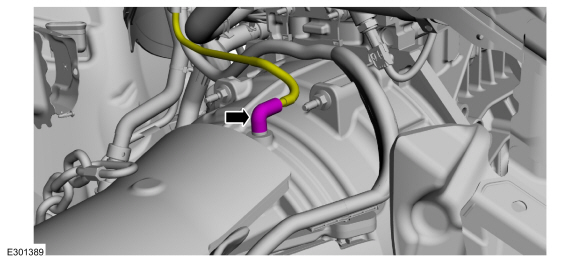

Отсоедините вентиляционную трубку коробки передач.
-

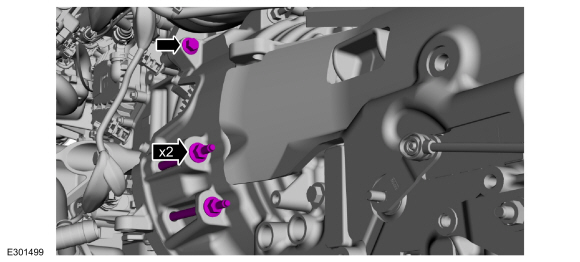

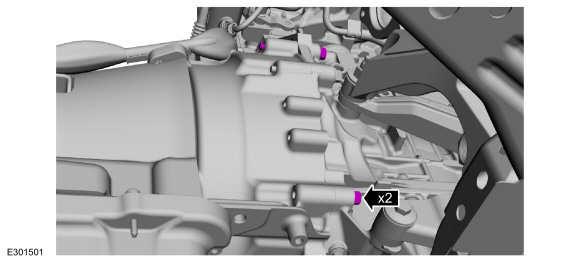

Снимите болт и шпильки левого колокола.
-
Снимите шпильки верхнего колокола.
-
Снимите болты крепления правого колокола.
-
-
ПРИМЕЧАНИЕ:
Чтобы просмотреть видеоверсию этого шага, нажмите здесь.
Вид

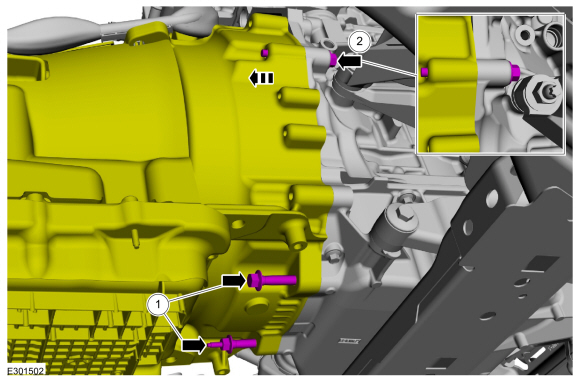

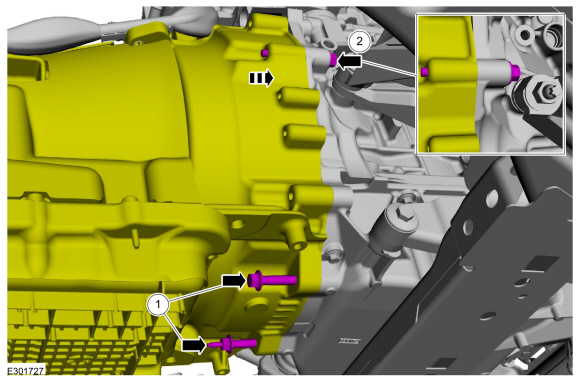

Ослабьте нижний болт колокола и шпильку настолько, чтобы их можно было использовать в качестве направляющих штифтов.
-
Ослабьте верхний болт кожуха колокола и переместите
передача назад. Перемещая коробку передач назад, продолжайте
ослабить верхний болт колокола до тех пор, пока болт не будет снят с
колокольня.
-
Снимите нижний болт колокола и шпильку.
-

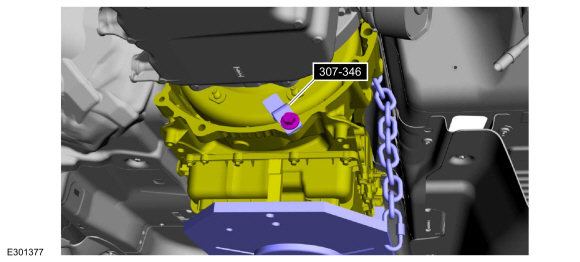

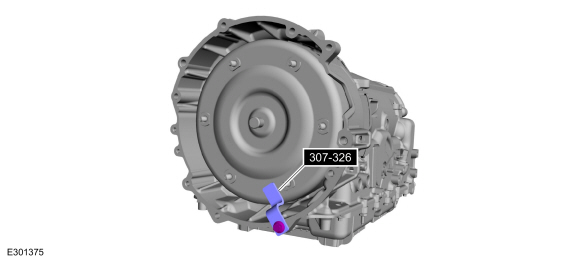

Сдвиньте коробку передач назад достаточно, чтобы установить специальный инструмент и снять коробку передач с автомобиля.
Используйте специальный сервисный инструмент: 307-346
(Т97Т-7902-А)
Фиксатор, гидротрансформатор.
Автомобили с задним приводом (RWD)
-
ПРИМЕЧАНИЕ:
При установке новой или восстановленной коробки передач снимите опорный кронштейн коробки передач.

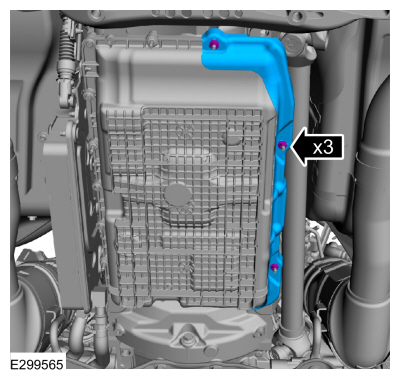

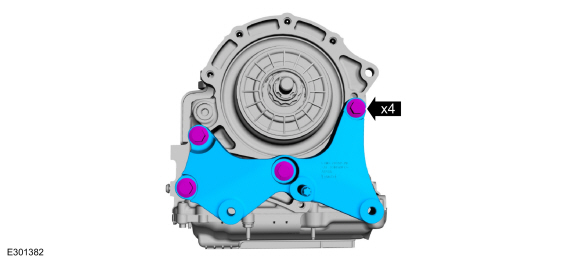

При необходимости снимите болты и опорный кронштейн коробки передач.
Все автомобили
-
УВЕДОМЛЕНИЕ:
Невыполнение очистки трубок охладителя трансмиссионной жидкости может привести к выходу из строя трансмиссии.
Если трансмиссия подлежит капитальному ремонту или если
при установке новой или восстановленной коробки передач выполните
Процедура обратной промывки и очистки охладителя трансмиссионной жидкости.
См.: Охладитель трансмиссионной жидкости — обратная промывка и очистка (307-02A Охлаждение трансмиссии — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).
Монтаж
ПРИМЕЧАНИЕ:
Перед установкой новой коробки передач или капитального ремонта
трансмиссия с новым главным управлением, запишите стратегию соленоида
идентификационная бирка. Если был установлен новый основной элемент управления, установите
сменная бирка корпуса соленоида поверх оригинальной идентификационной бирки.
-
УВЕДОМЛЕНИЕ:
Перед установкой коробки передач смажьте
направляющая ступица гидротрансформатора или повреждение гидротрансформатора или
может произойти коленчатый вал двигателя.

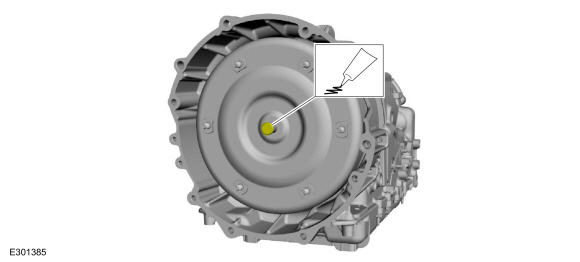

Смажьте направляющую ступицу гидротрансформатора универсальной смазкой.
Материал: Универсальная смазка-спрей Motorcraft®
/ XL-5-A
(ЭСБ-M1C93-B)
-
УВЕДОМЛЕНИЕ:
Если коробка передач не установлена на установочные штифты, это может привести к повреждению коробки передач.

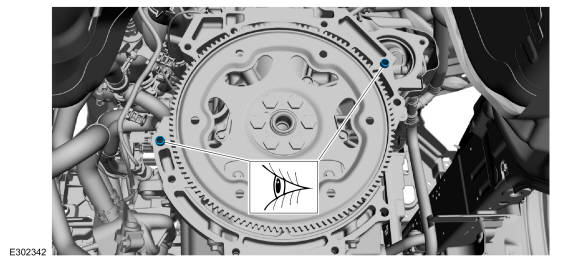

Если установочные штифты были вытянуты из блока цилиндров
при снятии установите новые штифты в блок цилиндров.
-
Установите специальный инструмент.
Используйте специальный сервисный инструмент: 307-346
(Т97Т-7902-А)
Фиксатор, гидротрансформатор.
|
|
-
ПРИМЕЧАНИЕ:
Если коробка передач заменяется, снимите
заливная пробка трансмиссионной жидкости и убедитесь, что трансмиссия заполнена
с трансмиссионной жидкостью.
ПРИМЕЧАНИЕ:
Если коробка передач была разобрана, добавьте трансмиссионную жидкость в коробку передач.
ПРИМЕЧАНИЕ:
Показан задний привод (RWD), полный привод (4WD) аналогичен.
-

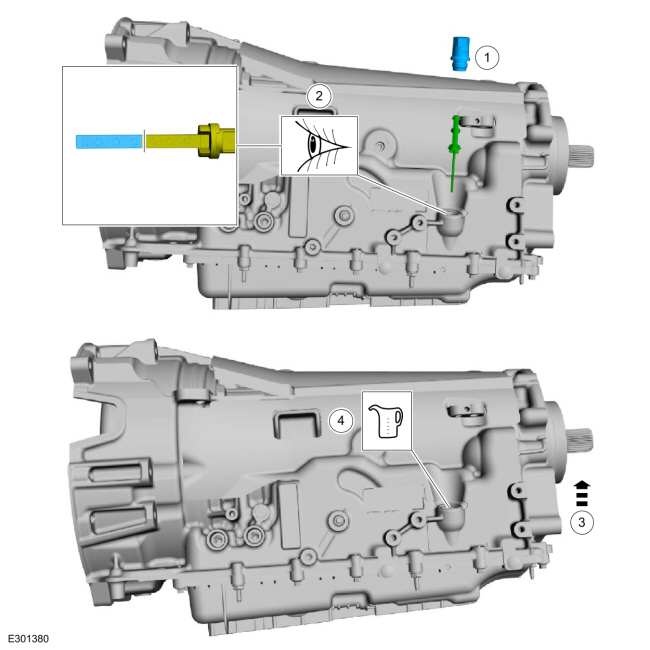

Снимите пробку заливной горловины трансмиссионной жидкости в сборе с индикатором уровня трансмиссионной жидкости.
-
Убедитесь, что коробка передач заполнена трансмиссионной жидкостью.
-
Слегка наклоните коробку передач назад.
-
Если трансмиссия была разобрана, добавьте 11,9 л.
(12,6 л) трансмиссионной жидкости в коробку передач через
отверстие для заливки трансмиссионной жидкости.
Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV.
/ ХТ-12-КУЛВ
(WSS-M2C949-A, )
(МЕРКОН® УМО)
-
Закончив, неплотно установите пробку заливного отверстия трансмиссионной жидкости.
Автомобили с задним приводом (RWD)
-
Если он снят, установите опорный кронштейн коробки передач и болты.
Крутящий момент:
46 фунт-футов (63 Нм)
Все автомобили
-
УВЕДОМЛЕНИЕ:
Закрепите коробку передач на домкрате с помощью предохранительного ремня.
Используя домкрат для трансмиссии с большим подъемом и деревянные бруски, установите трансмиссию в автомобиле.
Используйте общее оборудование: трансмиссионный домкрат.
Используйте общее оборудование: деревянный блок
-
Снимите специальный инструмент.
Используйте специальный сервисный инструмент: 307-346
(Т97Т-7902-А)
Фиксатор, гидротрансформатор.
-
Совместите метку, сделанную при снятии.
-
ПРИМЕЧАНИЕ:
Чтобы просмотреть видеоверсию этого шага, нажмите здесь.
Вид
ПРИМЕЧАНИЕ:
Убедитесь, что преобразователь крутящего момента полностью установлен
в коробке передач перед выравниванием коробки передач с двигателем.
-
Установите нижний болт колокола и шпильку достаточно далеко, чтобы их можно было использовать в качестве направляющих штифтов.
-
Установите верхний болт кожуха колокола и затяните его, пока кожух коробки передач не коснется двигателя.
-
Затяните болты колокола и шпильку.
Крутящий момент:
35 фунт-футов (48 Нм)
-
Установить болты правого колокола.
Крутящий момент:
35 фунт-футов (48 Нм)
-
Установите шпильки верхнего колокола.
Крутящий момент:
35 фунт-футов (48 Нм)
-
Установите болт и шпильки левого колокола.
Крутящий момент:
35 фунт-футов (48 Нм)
-
ПРИМЕЧАНИЕ:
Вращайте коленчатый вал только по часовой стрелке.
ПРИМЕЧАНИЕ:
Используйте магнитную головку, чтобы вручную закрутить гайки гидротрансформатора.
Установите новые гайки гидротрансформатора.
Используйте общее оборудование: магнитное гнездо
Крутящий момент:
35 фунт-футов (48 Нм)
-
Установите изолятор стартера.
-
Установите стартер на место и установите шпильки.
Крутящий момент:
35 фунт-футов (48 Нм)
-
Установите обратно жгут проводов.
-
Подсоедините вентиляционную трубку коробки передач.
-
Расположите жгут проводов и прикрепите фиксаторы жгута проводов.
-
Установите жгут проводов на место, подсоедините разъем жгута проводов и держатель жгута проводов.
-
Подсоедините электрический разъем коробки передач.
-
Поверните стопорный рычаг вниз и подсоедините электрический разъем коробки передач.
-
Вставьте замок безопасности внутрь.
-
Установите каталитический нейтрализатор.
См.: Каталитический нейтрализатор (309-00A Выхлопная система — 2,3 л EcoBoost (201 кВт/273 л. с.), Снятие и установка).
Автомобили с задним приводом (RWD)
-
Установите изолятор опоры коробки передач.
См.: Опорный изолятор коробки передач (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).
-
УВЕДОМЛЕНИЕ:
Не перегибайте карданный вал, иначе это может привести к его повреждению.
ПРИМЕЧАНИЕ:
Не надавливайте на втулку гибкой муфты на вторичном валу раздаточной коробки, иначе это может привести к ее повреждению.
-
Совместите метку на гибкой муфте приводного вала с фланцем раздаточной коробки.
-
Установите новую гибкую муфту приводного вала на болты фланца раздаточной коробки.
Крутящий момент:
81 фунт-фут (110 Нм)
Автомобили с полным приводом (4WD)
-
Установите передний приводной вал в сборе.
См.: Передний карданный вал (205-01 Карданный вал, снятие и установка).
Все автомобили
-
Снимите подставку домкрата и деревянный брусок.
-

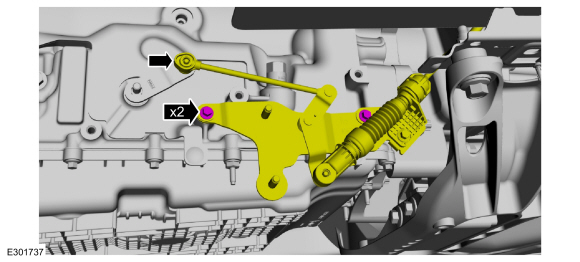

Поместите назад рычаг ручного разблокировки парковки трансмиссии.
трос, установите новые болты и подсоедините тягу к ручному управлению
рычаг.
Крутящий момент:
18 фунт-футов (25 Нм)
-

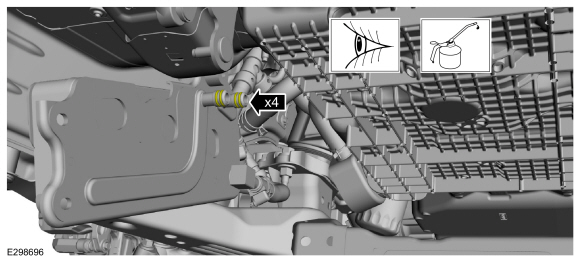

Осмотрите уплотнительные кольца охладителя трансмиссионной жидкости.
и при необходимости установите новые уплотнительные кольца. Смажьте уплотнительные кольца.
Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV.
/ ХТ-12-КУЛВ
(WSS-M2C949-A, )
(МЕРКОН® УМО)
-
УВЕДОМЛЕНИЕ:
Убедитесь, что масляный радиатор полностью установлен
против коробки передач перед затяжкой или повреждение охладителя
может привести.
Установите охладитель трансмиссионной жидкости и вручную неплотно установите болт и гайки.
-
УВЕДОМЛЕНИЕ:
Убедитесь, что масляный радиатор полностью установлен
против коробки передач перед затяжкой или повреждение охладителя
может привести.
Затяните болт и гайки в указанной последовательности.
Крутящий момент:
18 фунт-футов (25 Нм)
-
ПРИМЕЧАНИЕ:
Если есть.
Установите болт.
Крутящий момент:
18 фунт-футов (25 Нм)
-
Установите теплозащитный экран и фиксаторы.
Крутящий момент:
80 фунтов на дюйм (9 Нм)
-
Установите задний щиток двигателя, нажимные штифты и фиксаторы.
-
Установите болты.
Крутящий момент:
22 фунта на дюйм (2,5 Нм)
-
-
Установите защиту днища и болты.
Крутящий момент:
22 фунта на дюйм (2,5 Нм)
-
Установите фиксатор штифтового типа.
-
Установите датчик HO2S в каталитический нейтрализатор.
См.: Подогреваемый кислородный датчик (HO2S) (303-14A Электронная система управления двигателем — 2,3 л EcoBoost (201 кВт/273 л.с.), Снятие и установка).
-
Подсоедините массу аккумулятора.
См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
-
После завершения ремонта выполните осечку
Мониторинг процедуры коррекции нейтрального профиля с помощью диагностического сканирования
инструмент.
-
Если была установлена новая коробка передач или новый главный орган управления, необходимо обновить стратегию корпуса соленоида.
См.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).
-
Если трансмиссия подвергалась капитальному ремонту, необходимо обновить адаптивный ездовой цикл.
См.: Адаптивный обучающий ездовой цикл (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Общие процедуры).
-
Во время вождения автомобиля используйте диагностический прибор, чтобы убедиться, что TFT
достигла температуры 96°-101°C (206°-215°F). Это будет
циркуляция трансмиссионной жидкости через гидротрансформатор и
система охлаждения трансмиссионной жидкости, устраняющая любой захваченный воздух в
система охлаждения трансмиссионной жидкости.
-
Проверьте уровень трансмиссионной жидкости
См.: Проверка уровня трансмиссионной жидкости (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Общие процедуры).
Материалы
Имя
Спецификация
Motorcraft® MERCON® ULV Automatic Transmission FluidXT-12-QULV
WSS-M2C949-A, MERCON® ULV
Удаление
Все соленоиды
Снять трансмиссию..
Специальные инструменты) /
Общее оборудование
307-346
(Т97Т-7902-А)
Фиксатор гидротрансформатораTKIT-1998-LM (NavigatoR)TKIT-1997-F/FLM/LT
Магнитная розетка
Трансмиссионный домкрат
Деревянный блок
..
Дополнительная информация:
Специальные инструменты) /
Общее оборудование
Нож
Материалы
Имя
Спецификация
Ремонт эластичной пены 3M™ 08463, LORD Fusor® 121
-
Удаление
ПРИМЕЧАНИЕ:
Действия по удалению в этой процедуре могут содержать сведения об установке.
ПРИМЕЧАНИЕ:
Показана правая сторона, левая аналогична...
С помощью элемента управления можно управлять следующими функциями:
Нажмите, чтобы уменьшить уровень громкости.
Нажмите, чтобы увеличить уровень громкости.
Нажмите, чтобы отключить текущий медиафайл
Нажмите, чтобы войти в режим телефона или
ответить на телефонный звонок.
Нажмите, чтобы завершить телефонный разговор...
Категории
Когда эти замки установлены, вы не можете открыть задние двери изнутри.
Замок для безопасности детей находится на задней кромке каждой задней двери. Вы должны установить ребенка
замок безопасности отдельно на каждую дверь.
Левая сторона
читать далее
