Ford Explorer: Ремонт листового металла задней части / Снятие и установка — панель слива воды

Специальные инструменты) / Общее оборудование

Оборудование для точечной сварки сопротивлением

Сверло 8 мм

Сварочное оборудование MIG/MAG

Сверло для точечной сварки

Плоскогубцы

Материалы

Имя	Спецификация
Герметик для швов ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM	-

Удаление

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).


1. Обесточить SRS
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Если необходимо:
   Снимите дополнительную аккумуляторную батарею гибридного автомобиля.
   См.: Вспомогательная батарея (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).


1. Если необходимо:
   Восстановите автомобиль до состояния до повреждения.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).


1. Снимите крышу.
   См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
   См.: Панель крыши — автомобили с: панелью проема крыши (501-28 Ремонт листового металла крыши, снятие и установка).


1. Снимите четверть панели.
   См.: Четверть панели (501-30 Ремонт листового металла задней части, снятие и установка).


1. Снимите заднюю панель.
   См.: Задняя панель и усиление (501-30 Ремонт листового металла задней части, снятие и установка).


1. Отложите в сторону все жгуты проводов.

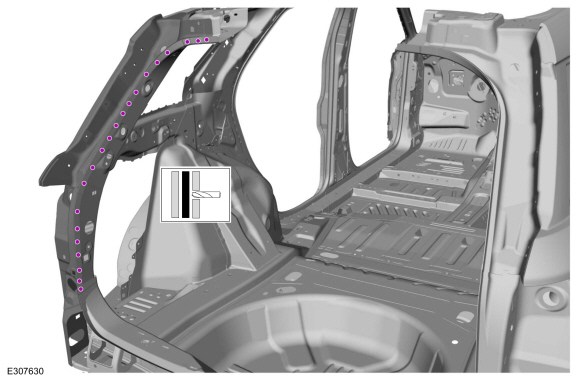

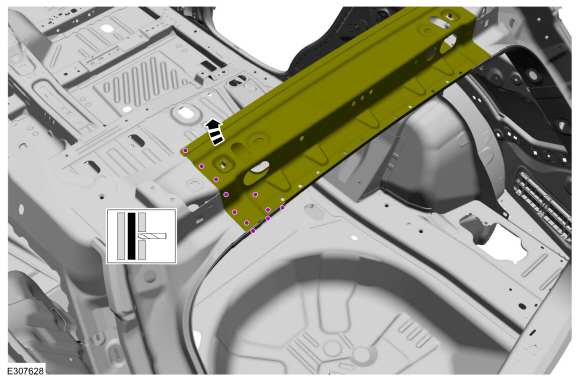

1. Удалите сварные швы и отложите в сторону верхнюю часть задней панели крыши.
   Используйте общее оборудование: сверло для точечной сварки

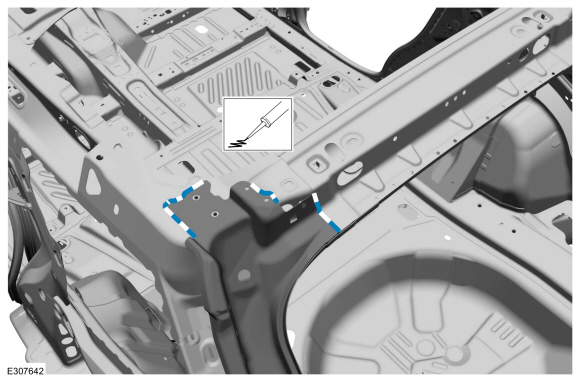

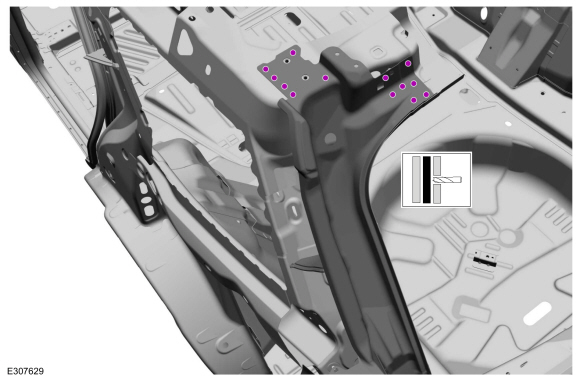

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

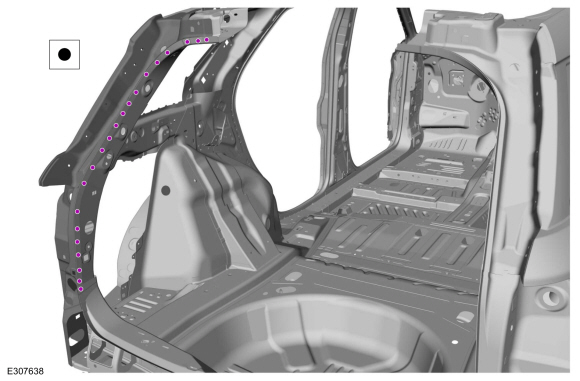

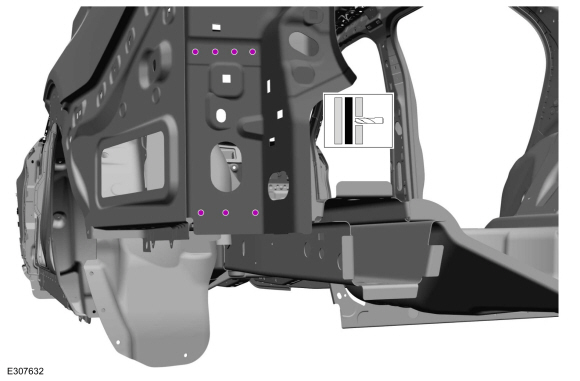

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

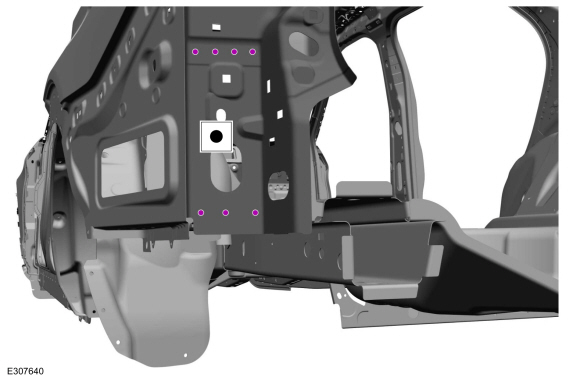

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

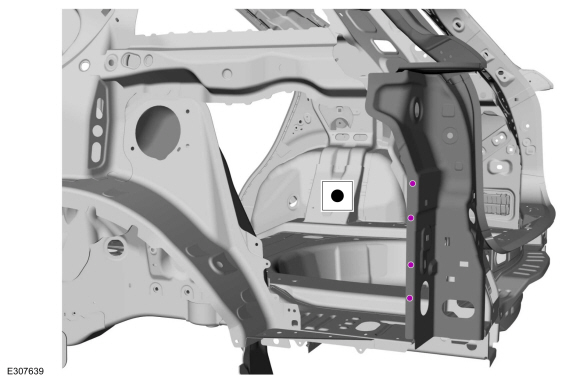

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. ПРИМЕЧАНИЕ: Обратите особое внимание на расположение клеев и герметиков, чтобы облегчить установку.

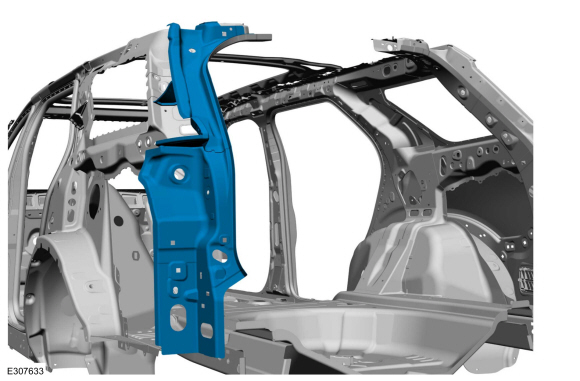

   Снимите панель слива воды.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены контактными точечными швами. или металлические сварные швы в среде инертного газа (MIG). Точечная сварка сопротивлением не может быть размещается непосредственно над исходным местоположением. Они должны располагаться рядом с исходное расположение и равные по количеству заводские сварные швы. Металлический инертный газ Сварка электрозаклепками (MIG) должна соответствовать заводской сварке как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).

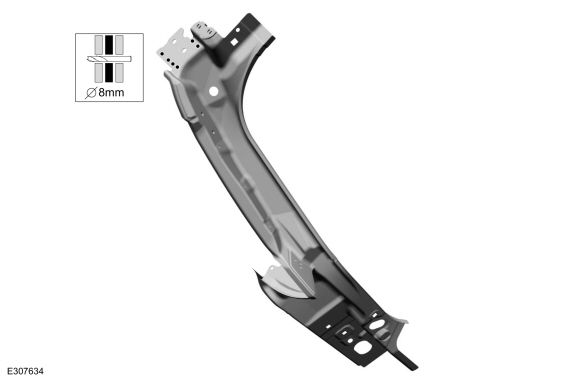

1. Просверлите отверстия для сварки пробкой.
   Используйте общее оборудование: сверло 8 мм.

1. Установите, правильно расположите и закрепите панель слива воды.
   Используйте общее оборудование: плоскогубцы с фиксатором

1. Установите сварные швы.

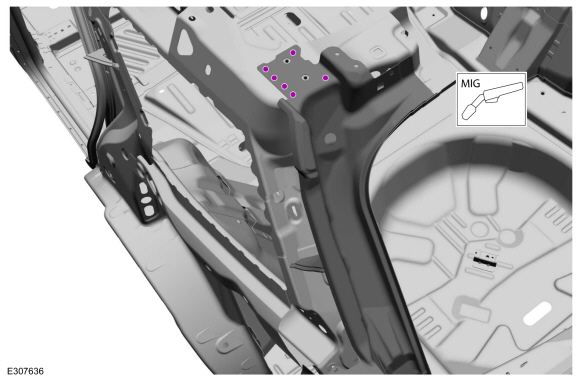

   Используйте общее оборудование: Сварочное оборудование MIG/MAG

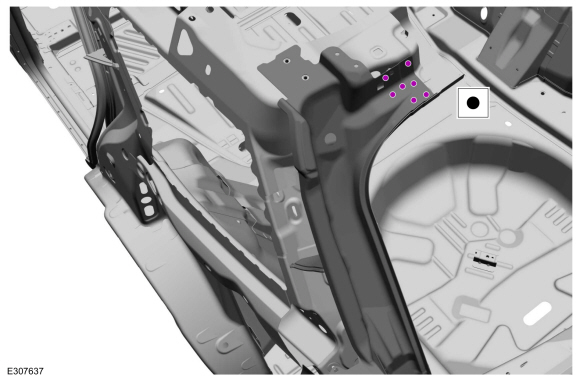

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

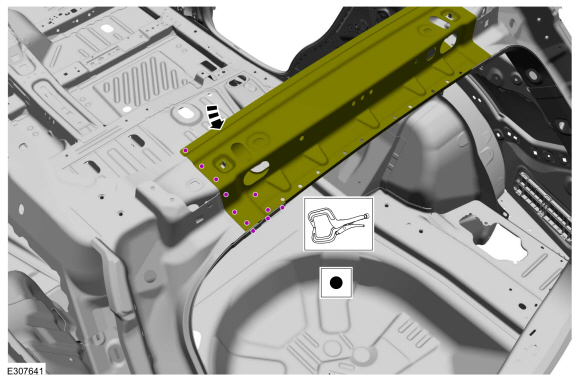

1. Переместите заднюю часть крыши, зажмите и установите сварные швы.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте основное оборудование: оборудование для контактной точечной сварки.

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM

1. Установите заднюю панель.
   См.: Задняя панель и усиление (501-30 Ремонт листового металла задней части, снятие и установка).


1. Установите четверть панели.
   См.: Задняя панель и усиление (501-30 Ремонт листового металла задней части, снятие и установка).


1. Установить крышу.
   См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
   См.: Панель крыши — автомобили с: панелью проема крыши (501-28 Ремонт листового металла крыши, снятие и установка).


1. Окрасьте весь ремонт, используя утвержденную систему окраски For.


1. Переместите все жгуты проводов в исходное положение.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Если необходимо:
   Установите гибридную вспомогательную аккумуляторную батарею.
   См.: Вспомогательная батарея (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).


1. Перезарядите SRS
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
