Ford Fiesta: дополнительная система пассивной безопасности / дополнительная система пассивной безопасности (SRS) с преднатяжителем подушки безопасности и ремня безопасности — расположение компонентов. Описание и работа
Форд Фиеста 2014 - 2019 Руководство по ремонту
/
Кузов и краска
/
Дополнительная удерживающая система
/ Дополнительная система пассивной безопасности (SRS) с подушкой безопасности и преднатяжителем ремня безопасности — расположение компонентов. Описание и работа

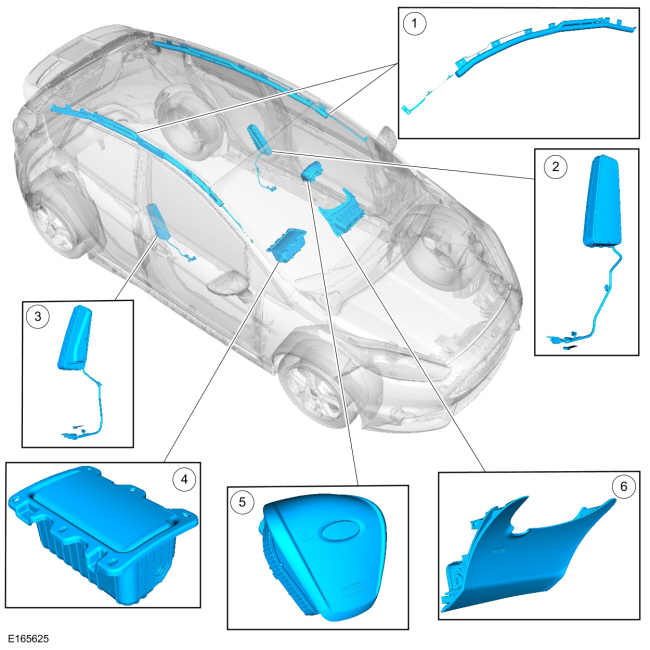

| Элемент | Описание |
|---|---|
| 1 | Левая и правая боковые воздушные завесы |
| 2 | Боковая подушка безопасности водителя |
| 3 | Боковая подушка безопасности пассажира |
| 4 | Подушка безопасности пассажира |
| 5 | Подушка безопасности водителя |
| 6 | Нижняя подушка безопасности водителя |

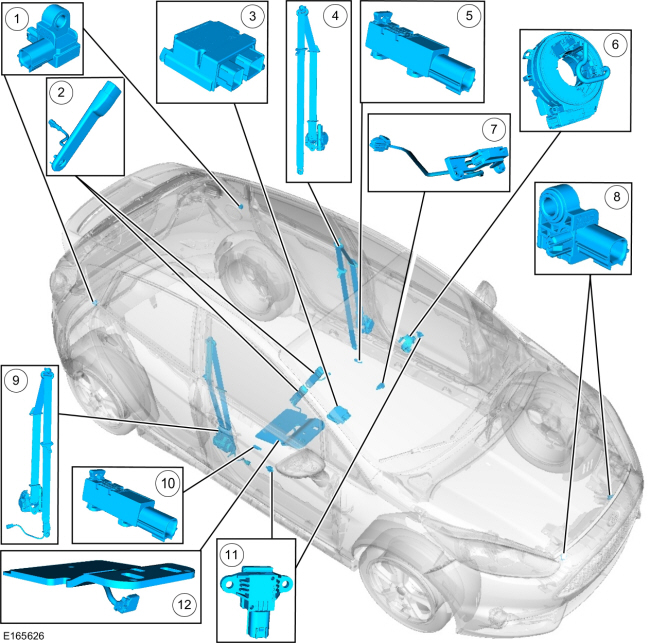

| Элемент | Описание |
|---|---|
| 1 | Датчики бокового удара в задней стойке |
| 2 | Пряжки ремней безопасности водителя и пассажира (включая выключатель замка) |
| 3 | РКМ |
| 4 | Втягивающее устройство ремня безопасности водителя (включая преднатяжитель) |
| 5 | Датчик положения сиденья |
| 6 | Клокспринг |
| 7 | индикатор PAD |
| 8 | Датчики силы фронтального удара |
| 9 | Втягивающее устройство ремня безопасности переднего пассажира (включает в себя преднатяжитель, адаптивный ограничитель нагрузки и датчик натяжения ремня (BTS)) |
| 10 | Датчик положения сиденья |
| 11 | Датчики бокового удара передних дверей |
| 12 | OCSM (включает датчик OCS и заполненный гелем баллон) |
