Ford Fiesta: Информационно-развлекательная система — Общая информация — Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем/передним модулем управления аудиосистемой (ACM). Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Процесс PMI должен начинаться с установленного текущего ACM. Если текущий ACM не отвечает на инструмент диагностики, инструмент может proppmt для исполнительных данных в рамках исправления.

   С помощью диагностического сканера начните процесс PMI для ACM, следуя инструкциям на экране.


1. Удалите FCIM.
   См.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).


1. Снимите болты ACM.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

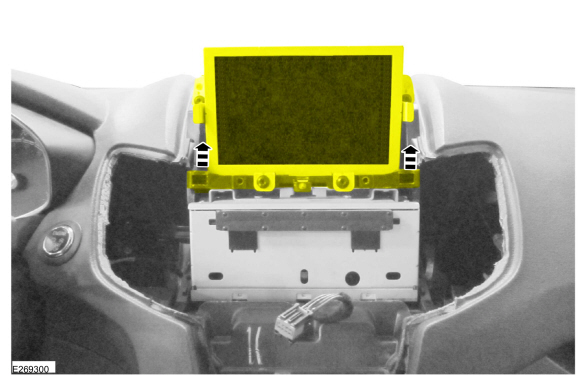

1. ПРИМЕЧАНИЕ: Используя оба больших пальца и нажав вверх, можно освободить переднюю часть центральной перегородки от приборной панели.

   Расположите FDIM вверх.


1.

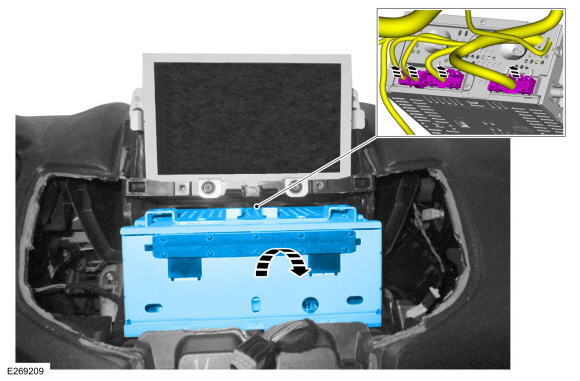

   Снимите АКМ.

   • Отсоедините электрические разъемы.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   С помощью диагностического сканера завершите процесс PMI для ACM, следуя инструкциям на экране.
