Ford Fiesta: задняя подвеска / мост — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Снимите пружину.
   См.: Пружина (204-02 Задняя подвеска, снятие и установка).


1. С обеих сторон.

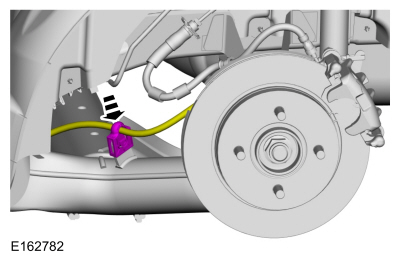

   Отсоедините фиксатор и отложите трос стояночного тормоза в сторону.


1. С обеих сторон.

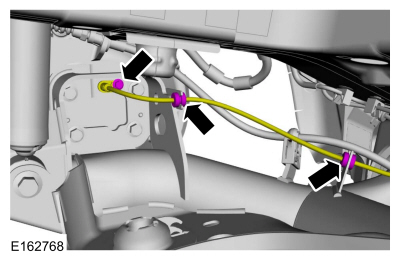

   Выверните болт датчика скорости колеса, снимите фиксаторы и отложите датчик скорости колеса и жгут проводов в сторону.


1. УВЕДОМЛЕНИЕ: Убедитесь, что на тормозной шланг не действует нагрузка.

   С обеих сторон.

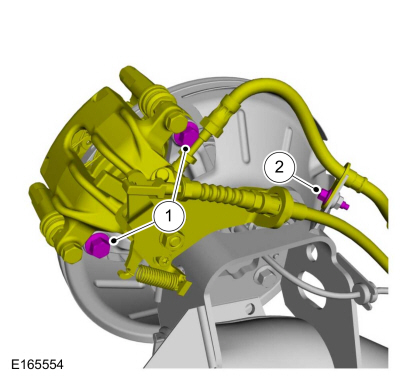

   1. Снимите болт кронштейна тормозного шланга.

   2. Отверните болты анкерной пластины тормозного суппорта и отложите тормозной суппорт и анкерную пластину в сторону.

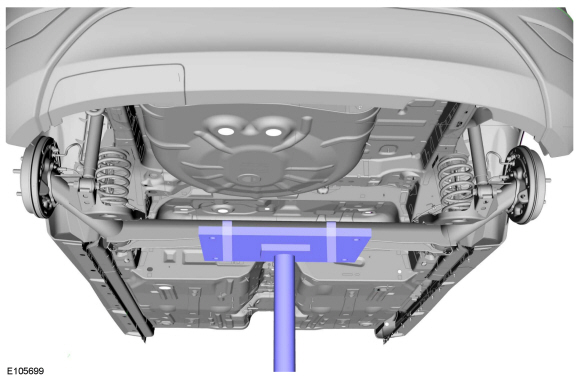

1. Поддержите задний мост в сборе.
   Используйте общее оборудование: трансмиссионный домкрат.

1. С обеих сторон.
   Снимите нижний болт и гайку амортизатора.


1.

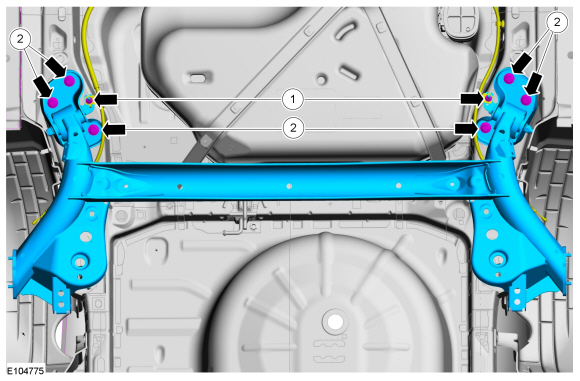

   1. Снимите гайки кронштейна троса стояночного тормоза.

   2. Отверните болты крепления кронштейна к раме и снимите ось в сборе.


Монтаж

1.
   Установите ось в сборе.

   1. Установите гайки кронштейна троса стояночного тормоза.
      Крутящий момент: 18 фунт-футов (25 Нм)
   2. Установите болты крепления кронштейна моста к раме.
      Крутящий момент: 92 фунта-фута (125 Нм)

1. ПРИМЕЧАНИЕ: На этом этапе затягивайте болт только от руки.

   С обеих сторон.
   Установите нижний болт и гайку амортизатора.


1. Установите пружину.
   См.: Пружина (204-02 Задняя подвеска, снятие и установка).


1.

   1. Установите тормозной суппорт и анкерную пластину в сборе и установите болты анкерной пластины тормозного суппорта.
      Крутящий момент: 52 фунт-фута (70 Нм)
   2. Установите болт кронштейна тормозного шланга.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)

1. ПРИМЕЧАНИЕ: Убедитесь, что область вокруг компонента чистая и на ней нет посторонних материалов.

   С обеих сторон.
   Расположите датчик скорости колеса и жгут проводов и установите болт датчика скорости колеса.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. С обеих сторон.

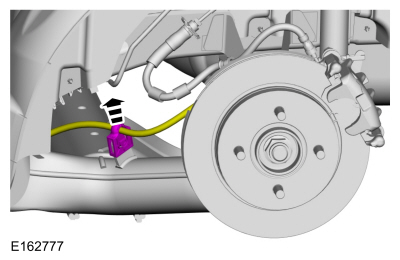

   Расположите трос стояночного тормоза и закрепите фиксатор.


1. С обеих сторон.

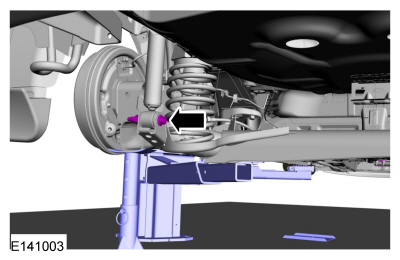

   Расположите опору оси, поддерживающую ось балки. Ниже подъемник, сохраняя зазор 5 мм между транспортным средством и подъемником.
   Используйте общее оборудование: подставки для транспортных средств/осей.

1. С обеих сторон.
   Затяните нижний болт и гайку амортизатора.
   Крутящий момент: 85 фунт-футов (115 Нм)

1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
