Ford Fiesta: усилитель тормозов / вакуумный насос тормозов — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma. Снятие и установка

Материалы

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).

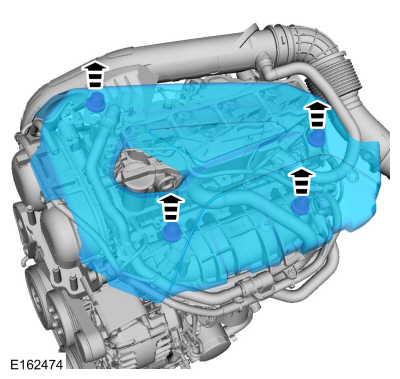

1. Снимите внешний кожух двигателя.


1.

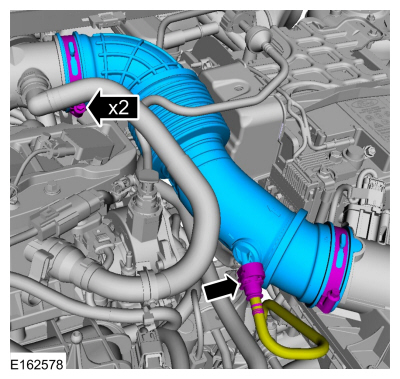

   • Отсоедините и отложите в сторону трубку вентиляции картера.

   • Ослабьте хомуты и снимите выпускной патрубок воздухоочистителя.

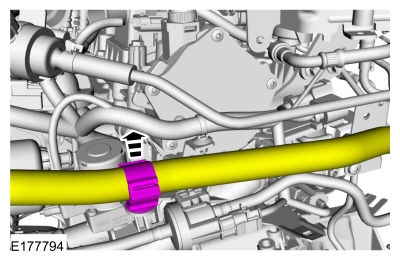

1. Отсоедините фиксатор и отложите трубку в сторону.

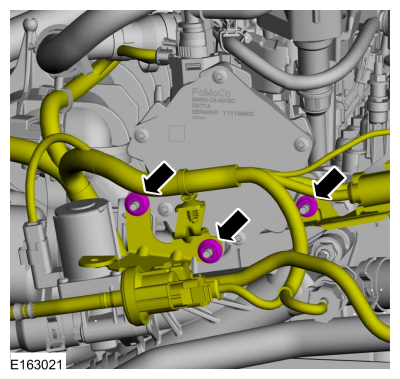

1. Снимите гайки и отложите в сторону клапан продувки системы улавливания паров топлива и монтажный кронштейн.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

1.

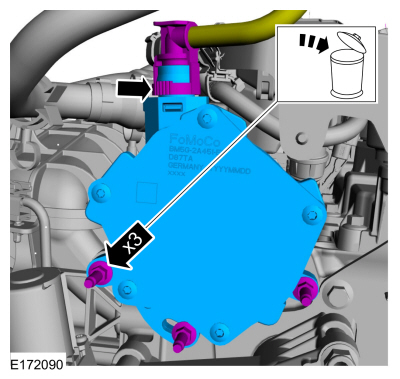

   • Освободите муфту и отсоедините вакуумную трубку.

   • Снимите болты и вакуумный насос. Выбросьте болты.
     Крутящий момент: 89 фунтов на дюйм (10 Нм)

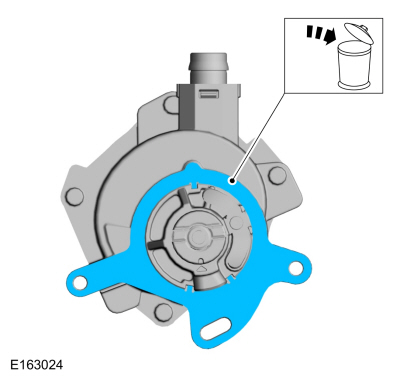

1. Снимите и выбросьте прокладку.

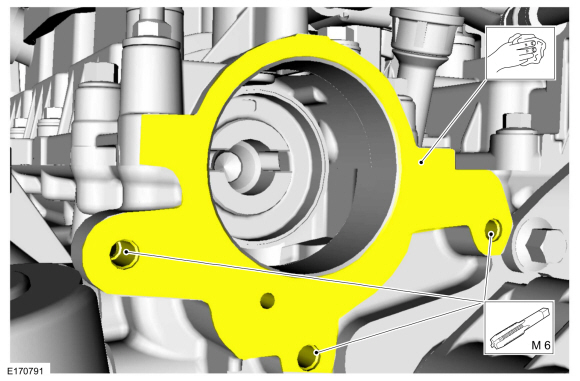

1. ПРИМЕЧАНИЕ: Убедитесь, что сопрягаемые поверхности чистые и на них нет инородный материал и остатки резьбового фиксатора удаляются из отверстий под болты.

   Очистите сопрягаемые поверхности и постучите по отверстиям под болты.


Монтаж

1. УВЕДОМЛЕНИЕ: Если вакуумный насос тормозов не зафиксировать в течение 10 минут после нанесения герметика, герметик необходимо удалить и площадь уплотнения очищена с помощью подготовки металлической поверхности. Несоблюдение этого процедура может привести к утечке масла в будущем.

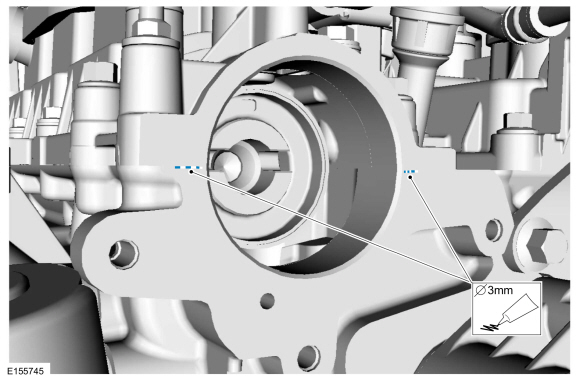

   Нанесите слой указанного герметика толщиной 3 мм в указанном месте.
   Материал: Фланцевый герметик - анаэробный / Локтайт® 51031 (ВСК-M2G348-A7)

1. ПРИМЕЧАНИЕ: Перед установкой вручную совместите шпонку привода тормозного вакуумного насоса с прорезью распределительного вала.

   Для установки выполните процедуру удаления в обратном порядке.
