Ford Fiesta: дополнительная система пассивной безопасности / датчик бокового удара в задней стойке. Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Показана правая сторона, левая сторона аналогична.

ПРИМЕЧАНИЕ: Во избежание повреждения панелей отделки снимите все удерживающие клипсы с кузова и прикрепите их к панелям отделки перед установка.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

1. Обесточьте SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).

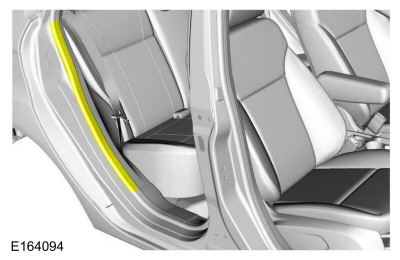

1. Отведите в сторону уплотнитель задней двери.


4-дверный

1. ПРИМЕЧАНИЕ: Заднее сиденье и ремень безопасности сняты для наглядности.

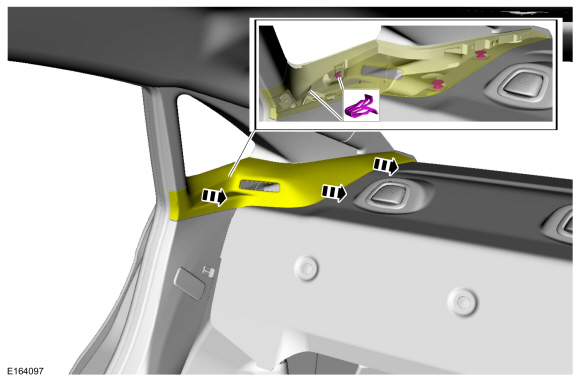

   Освободите фиксаторы и отведите в сторону верхнюю панель отделки задней стойки.


Все автомобили

1. ПРИМЕЧАНИЕ: Показан 4-дверный, 5-дверный аналогичный.

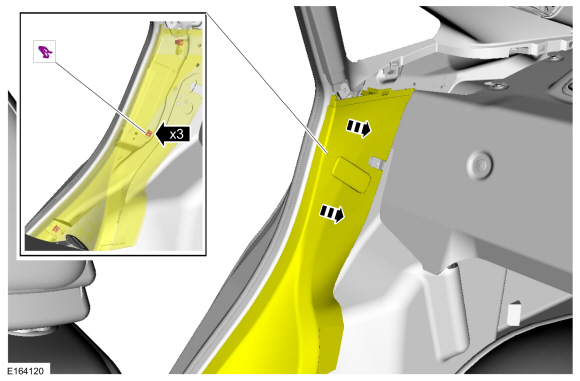

   Освободите фиксаторы и отведите в сторону нижнюю панель отделки задней стойки.

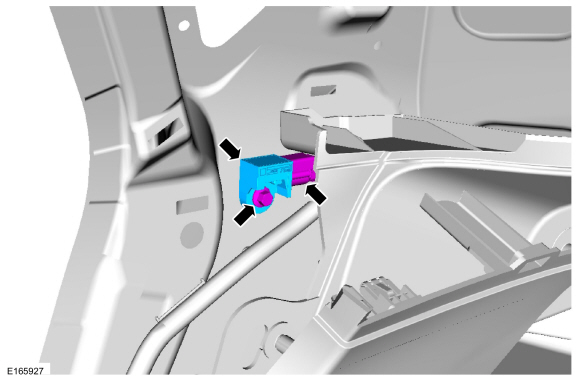

1. Выверните болт, отсоедините электрический разъем и снимите датчик бокового удара.
   Крутящий момент: 93 фунта на дюйм (10,5 Нм)

Монтаж

1. ПРИМЕЧАНИЕ: Убедитесь, что сопрягаемые поверхности задней стойки и датчика бокового удара чистые и не содержат посторонних предметов.

   Для установки выполните процедуру удаления в обратном порядке.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
