Ford Fiesta: Система климат-контроля - Общая информация / Воздушный фильтр салона. Снятие и установка

Форд Фиеста 2014 - 2019 Руководство по ремонту / Система климат-контроля / Система климат-контроля – общая информация / Воздушный фильтр салона. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Снимите нажимной штифт, освободите зажимы и снимите правую панель отделки напольной консоли.

Освободите фиксаторы и снимите бардачок.

Снимите нажимные штифты и правую изоляционную панель.

Снимите воздуховод ОВиК.

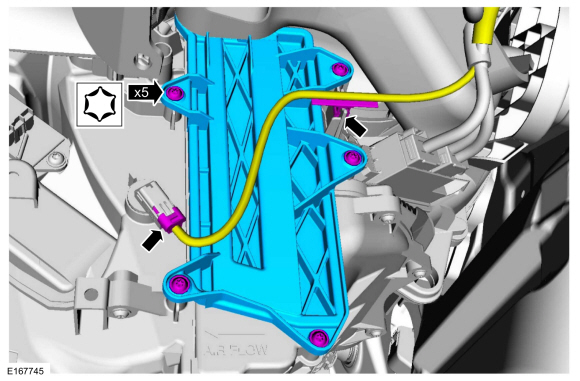

Отсоединяем электрический разъем, отсоединяем проводку фиксатор жгута и отложите жгут проводов в сторону. Удалить фиксаторы и крышку салонного фильтра.

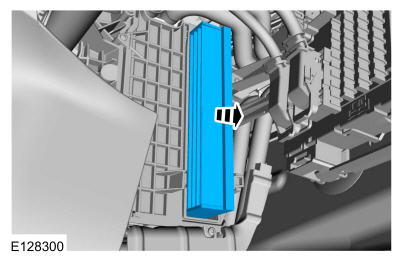

Снимите воздушный фильтр салона.

Монтаж

Для установки выполните процедуру удаления в обратном порядке.
