Ford Fiesta: Охлаждение двигателя — 1,6 л EcoBoost (132 кВт/180 л. с.) — двигатель Sigma / охлаждающего вентилятора и кожух. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите воздухоочиститель.
   См.: Воздухоочиститель (303-12B Распределение и фильтрация всасываемого воздуха — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, снятие и установка).


1. Снимите внешний кожух двигателя.

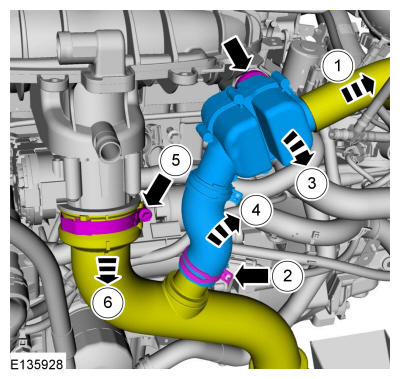

1. 1. Отсоедините трубку резонатора.

   2. Освободите зажим.

   3. Отсоедините втулку.

   4. Снимите резонатор в сборе.

   5. Ослабьте зажим.
      Крутящий момент: 44 фунта на дюйм (5 Нм)
   6. Расположите в стороне выпускную трубу CAC.

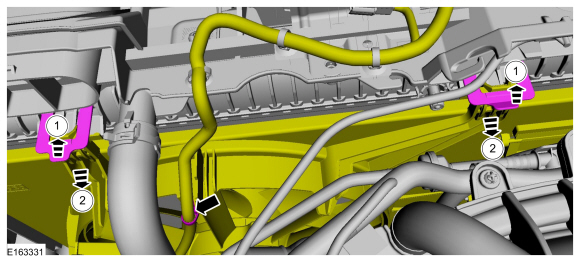

1. 1. Отсоедините держатель жгута проводов и освободите защелки.

   2. Отложите в сторону двигатель вентилятора охлаждения и кожух в сборе.


1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).

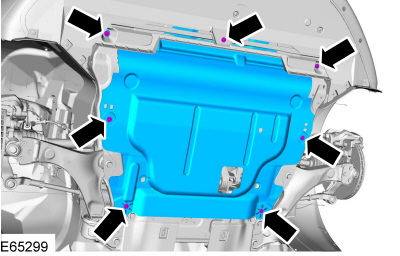

1. Снимите фиксаторы и защиту днища.

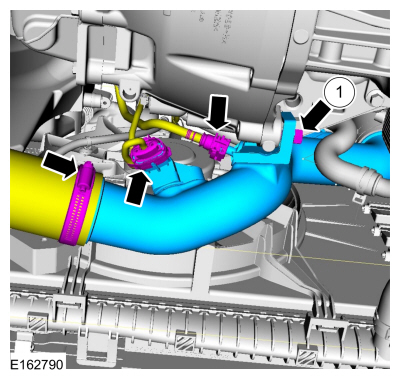

1. 1. Снимите болт.
      Крутящий момент: 133 фунта на дюйм (15 Нм)
   • Отсоедините электрический разъем и вентиляционную трубку.

   • Ослабьте хомут и снимите впускную трубу CAC.

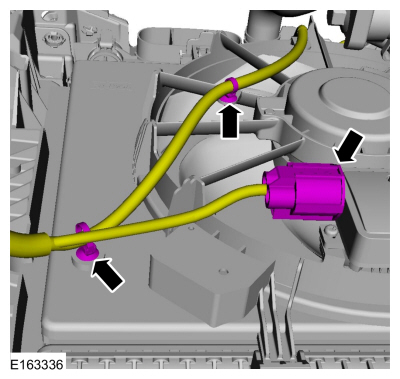

1. Отсоедините фиксаторы жгута проводов и отсоедините электрический разъем.

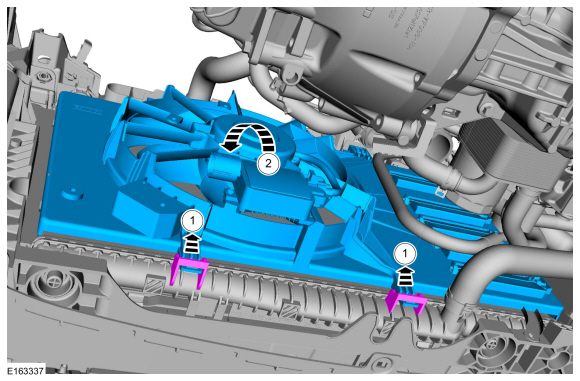

1. 1. Отпустите вкладки.

   2. Снимите двигатель вентилятора охлаждения и кожух.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
