Ford Fiesta: Информационно-развлекательная система - Общая информация - Автомобили с: AM/FM/CD/SYNC / интерфейсным модулем переднего управления (FCIM). Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Процесс PMI должен начинаться с установленной текущей версии FCIM. Если текущий FCIM не отвечает на диагностический сканер, инструмент может запрос исполнительных данных в рамках ремонта.

   С помощью диагностического сканера начните процесс PMI для FCIM, следуя инструкциям на экране.


1. Снимите центральную верхнюю панель отделки приборной панели.
   См.: Панель приборов, центральная верхняя панель отделки (501-12 Панель приборов и консоль, Снятие и установка).


1.

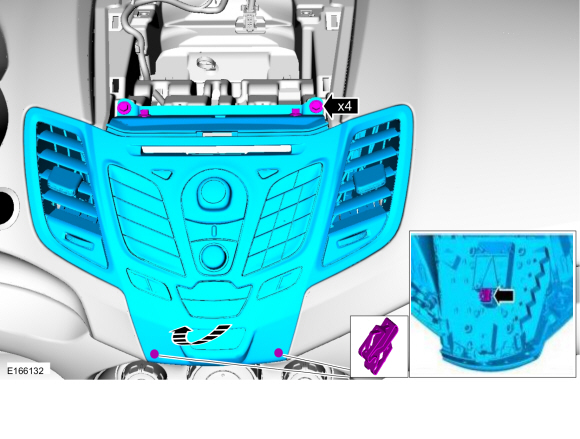

   Освободите зажимы, снимите болты и узел FCIM, корзины для материала и центральной приводки.

   • Отсоедините электрический разъем.
     Крутящий момент: 23 фунта на дюйм (2,6 Нм)

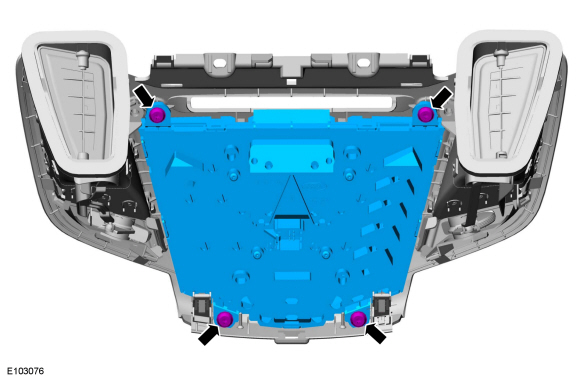

1. Снимите болты и FCIM.
   Крутящий момент: 12 фунтов на дюйм (1,3 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   С помощью диагностического сканера завершите процесс PMI для FCIM, следуя инструкциям на экране.
