Ford Fiesta: дополнительная система пассивной безопасности / датчик силы фронтального удара. Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Обесточьте SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).


1. Снимите кожух переднего бампера.
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).


левый датчик

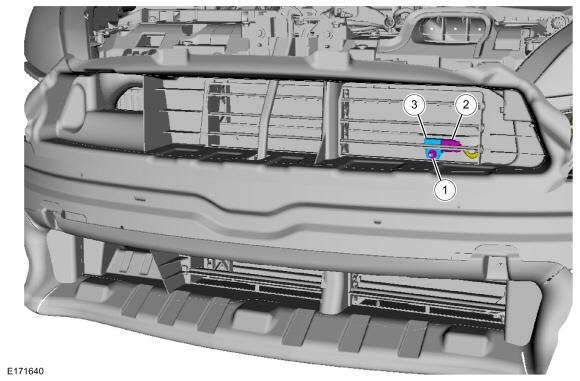

1. ПРИМЕЧАНИЕ: Показана активная решетчатая заслонка, без аналогичной.

   1. Снимите гайку.
      Крутящий момент: 93 фунта на дюйм (10,5 Нм)
   2. Отсоедините электрический разъем.

   3. Снимите датчик силы лобового удара.


Датчик относительной влажности с активной заслонкой решетки

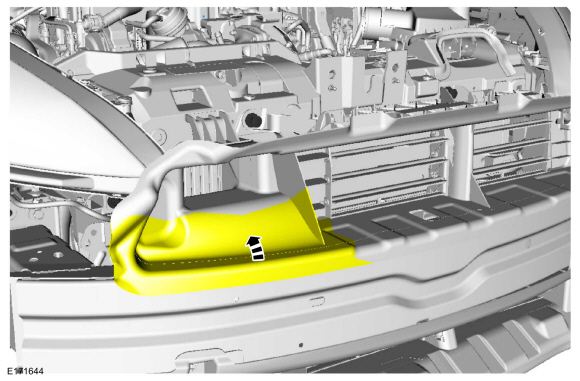

1. Отложите в сторону правый боковой воздушный дефлектор.


Датчик относительной влажности

1. ПРИМЕЧАНИЕ: Активная панель затвора решетки удалена для ясности.



   1. Снимите гайку.
      Крутящий момент: 93 фунта на дюйм (10,5 Нм)
   2. Отсоедините электрический разъем.

   3. Снимите датчик силы лобового удара.


Монтаж

1. ПРИМЕЧАНИЕ: Убедитесь, что сопрягаемые поверхности датчика силы фронтального удара чистые и на них нет посторонних предметов.

   Для установки выполните процедуру удаления в обратном порядке.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
