Ford Fiesta: Ремонт передней части кузова из листового металла / Левый передний лонжерон и передняя панель крыла. Снятие и установка

Форд Фиеста 2014 - 2019 Руководство по ремонту / Кузов и краска / Ремонт передней части листового металла / Передний лонжерон и панель фартука крыла, левая. Снятие и установка

Специальные инструменты) / Общее оборудование

Оборудование для точечной сварки сопротивлением
Измельчитель
Сверло 8 мм
Сварочное оборудование MIG/MAG
Сверло для точечной сварки

Удаление

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

    См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).
  1. При необходимости габаритно восстановить автомобиль до состояния до аварии.
    См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
  1. Снимите усиливающую панель фартука крыла.
    См.: Усиление панели фартука крыла (501-27 Ремонт листового металла передней части, снятие и установка).

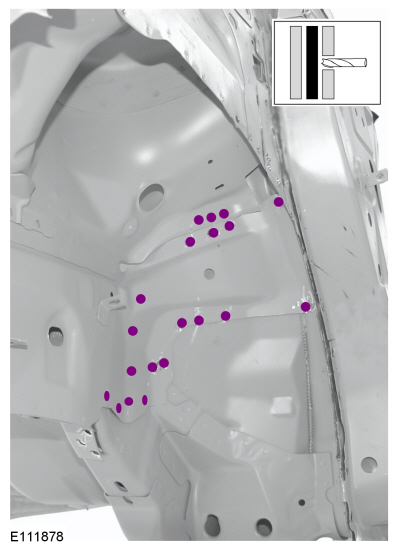

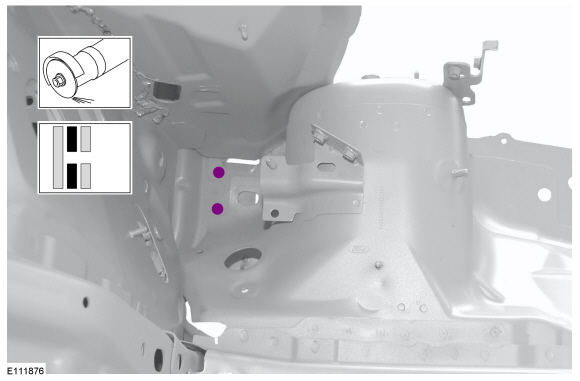

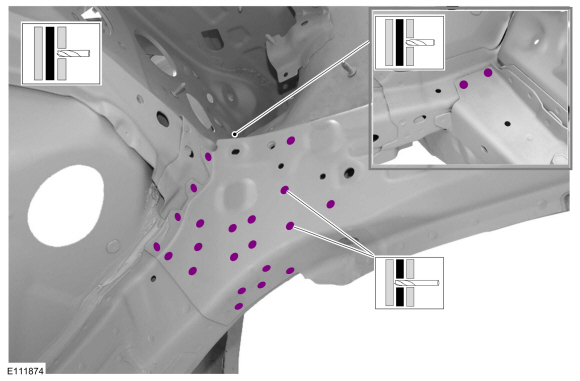

  1. Просверлите точечные сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. Удалите точечные сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
    Используйте общее оборудование: измельчитель
  1. Зашлифовать точечные сварные швы.
    Используйте общее оборудование: измельчитель
  1. Зашлифовать точечный сварной шов.
    Используйте общее оборудование: измельчитель

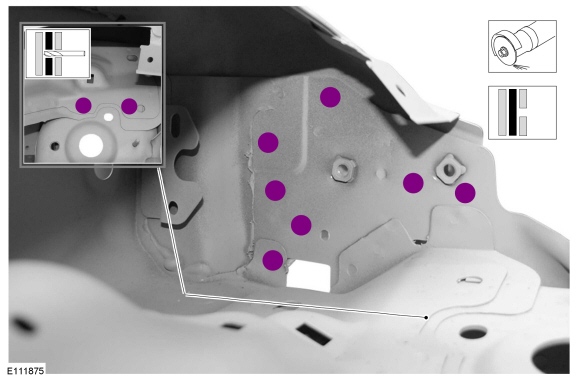

  1. Просверлите точечные сварные швы.
    Используйте общее оборудование: сверло для точечной сварки

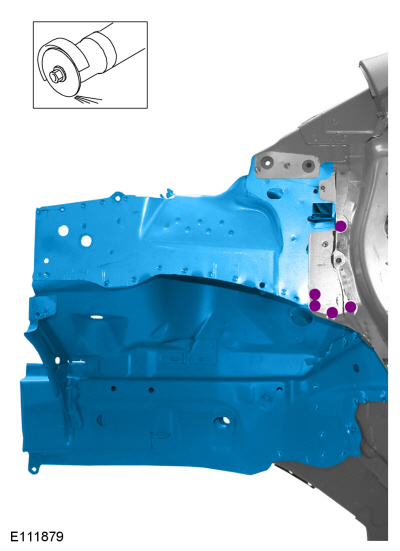

  1. Измельчить из внутри .
    Зачистите места сварки и снимите переднюю часть лонжерона.
    Используйте общее оборудование: измельчитель

Монтаж

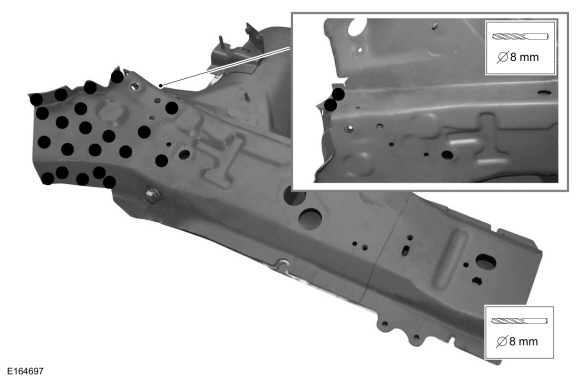

  1. Просверлите дюбелем отверстия в сменной панели.
    Используйте общее оборудование: сверло 8 мм.

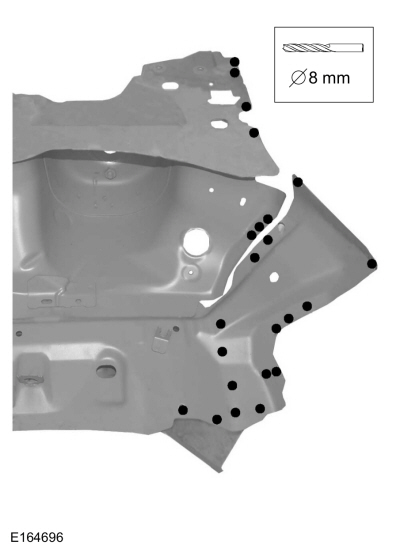

  1. Просверлите дюбелем отверстия в сменной панели.
    Используйте общее оборудование: сверло 8 мм.
  1. Проверить точность размеров до сварка.
    Установите панель фартука левого крыла и сварные швы.
    См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).

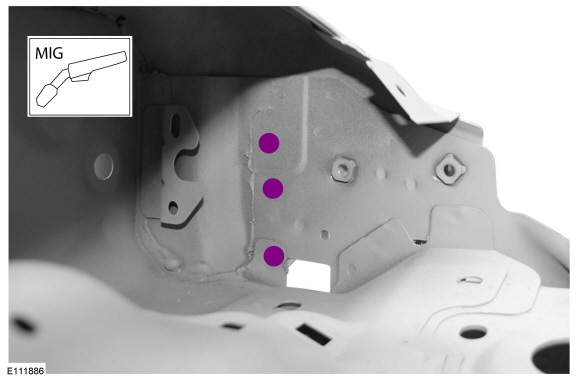

    Используйте общее оборудование: Сварочное оборудование MIG/MAG

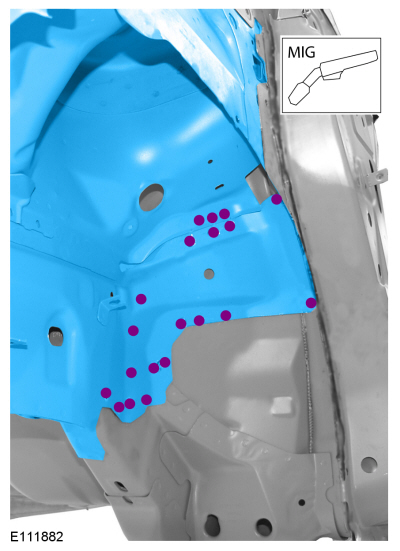

  1. Установите сварные швы.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG

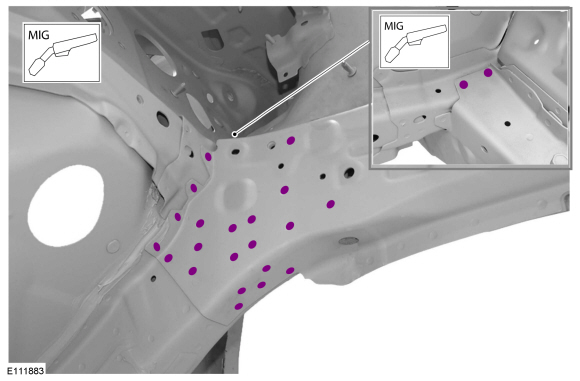

  1. Установите сварные швы.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG

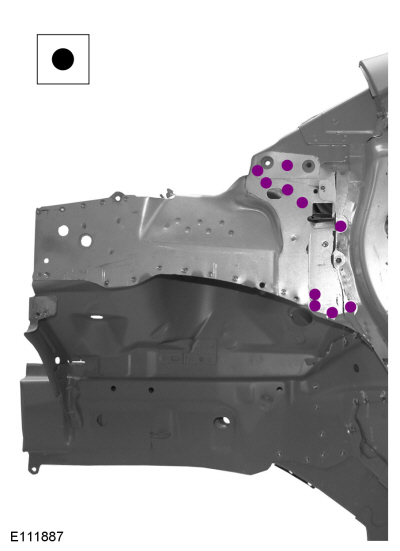

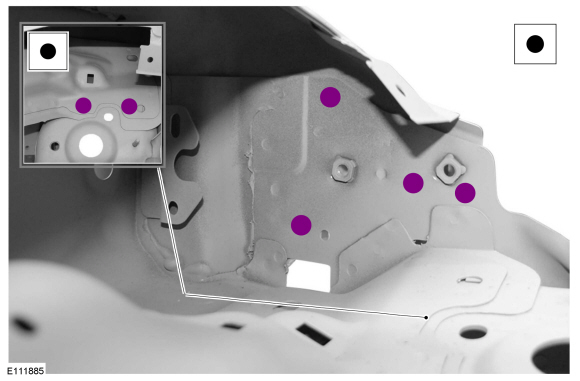

  1. Установить точечную сварку.
    Используйте основное оборудование: оборудование для контактной точечной сварки.

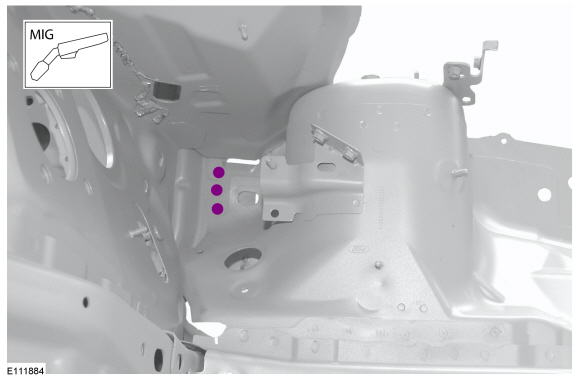

  1. Установите сварные швы.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG
  1. Установить точечную сварку.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
  1. Восстановить защиту от коррозии.
    См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
  1. Установите усиливающую панель фартука крыла.
    См.: Усиление панели фартука крыла (501-27 Ремонт листового металла передней части, снятие и установка).
