Ford Fiesta: Генератор и регулятор / Генератор — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma. Снятие и установка

Удаление

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   Соблюдайте меры предосторожности для здоровья и безопасности.
   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Отсоедините аккумулятор.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. Снимите правую фару в сборе.
   См.: Фара в сборе (417-01 Наружное освещение, снятие и установка).

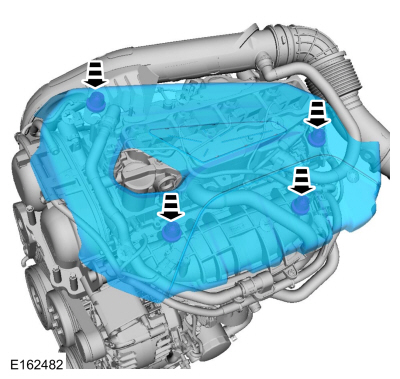

1. Снимите внешний кожух двигателя.

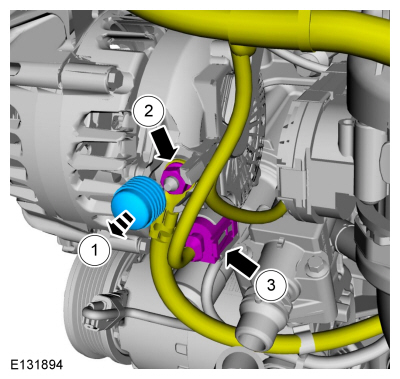

1. 1. Снимите защитную крышку провода B+.

   2. Снимите гайку клеммы провода B+.

   3. Отсоедините электрический разъем генератора.

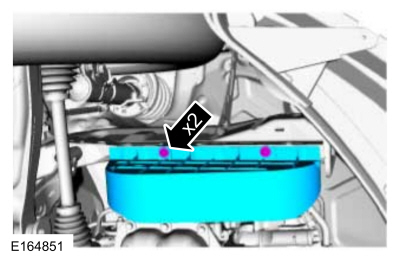

1. Снимите винты и крышку ремня привода вспомогательных агрегатов.

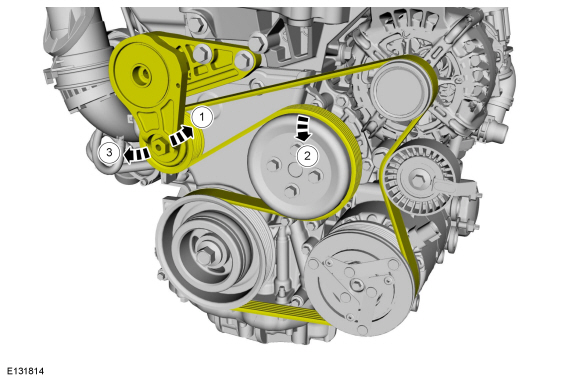

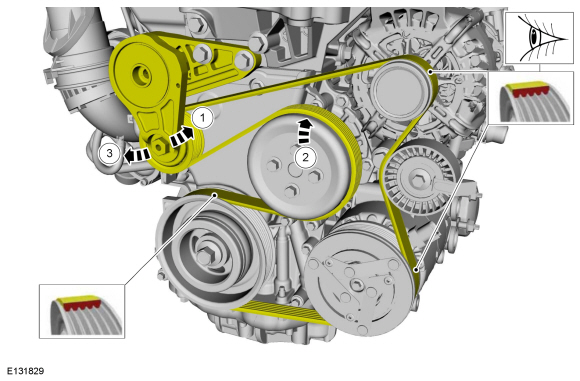

1. Поверните натяжитель ремня привода вспомогательных агрегатов против часовой стрелки и отведите в сторону ремень привода вспомогательных агрегатов.

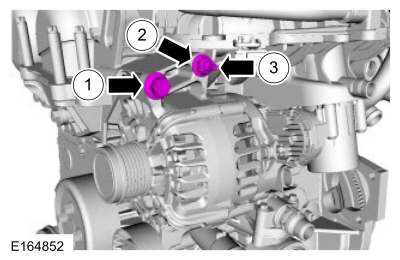

1. 1. Снимите болт крепления генератора.

   2. Снимите гайку крепления генератора.

   3. Снимите шпильку генератора.

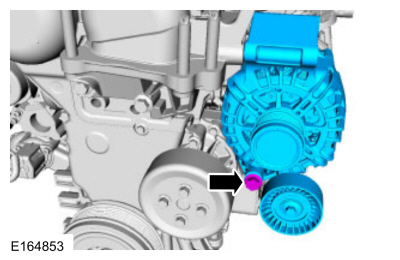

1. Снимите нижний болт генератора и генератор.

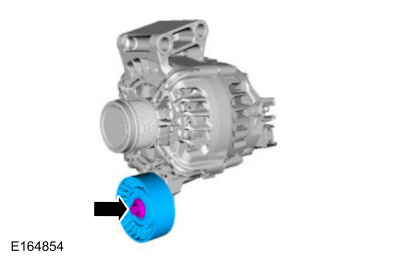

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите болт натяжного шкива и натяжной шкив.
   Крутящий момент: 18 фунт-футов (25 Нм)

Монтаж

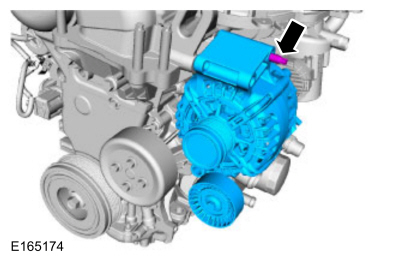

1. Установите шпильку генератора и генератор.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

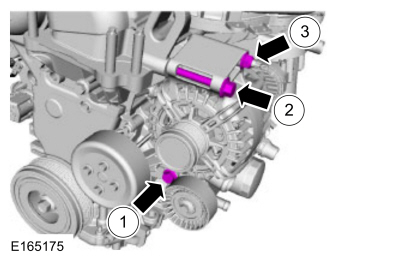

1. ПРИМЕЧАНИЕ: Перед затяжкой установите гайку и болты вручную.

   Установите гайку и болты в указанной последовательности.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Поверните натяжитель ремня привода вспомогательных агрегатов против часовой стрелки и установите ремень привода вспомогательных агрегатов.


1. Установите крышку ремня привода вспомогательных агрегатов и винты.

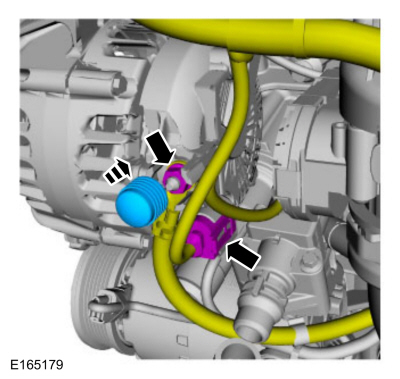

1. УВЕДОМЛЕНИЕ: При установке гайки клеммы B+ на генератора, вручную закрутите гайку перед затягиванием, иначе может произойти повреждение компонента. происходить.

   Подсоедините электрический разъем генератора. Расположите Провод B+ и установите гайку клеммы B+. Установите клемму провода B+ защитное покрытие.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. Установите внешний кожух двигателя.


1. Установите правую фару в сборе.
   См.: Фара в сборе (417-01 Наружное освещение, снятие и установка).


1. Подсоедините аккумулятор.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
