Ford Fiesta: Ремонт задней части кузова из листового металла / Внутренняя панель и рулевая рубка - 5-дверный. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   Соблюдайте меры предосторожности для здоровья и безопасности.
   См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).


1. Для информации о размерах автомобиля:
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).


1. Удалите следующие элементы.
   См.: Левая боковая панель — 5-дверная (501-30 Ремонт листового металла задней части, снятие и установка).
   См.: Панель слива воды — 5-дверный (501-30 Ремонт листового металла задней части, снятие и установка).


1. Переместите ковровое покрытие и жгут проводов подальше от рабочей зоны.

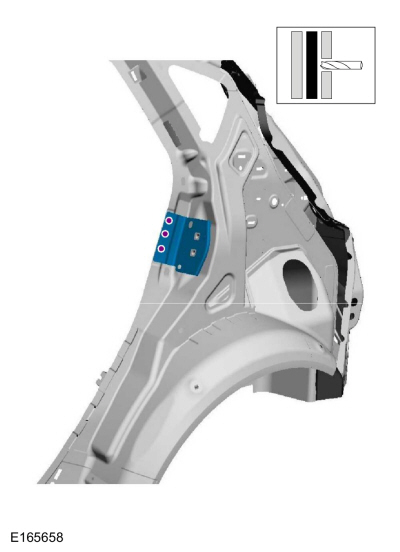

1. Просверлите точечные сварные швы и снимите усилительный кронштейн.
   Используйте общее оборудование: сверло для точечной сварки

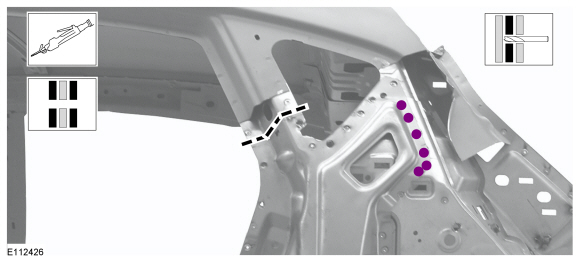

1. Просверлите точечные сварные швы и аккуратно отрежьте внешнюю часть.
   Используйте общее оборудование: сверло для точечной сварки
   Используйте общее оборудование: пневматическая пила

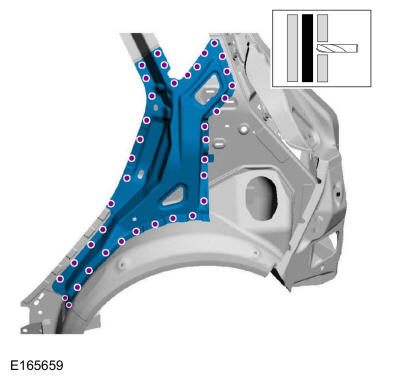

1. Снимите точечные сварные швы и усиливающую боковую панель.
   Используйте общее оборудование: сверло для точечной сварки

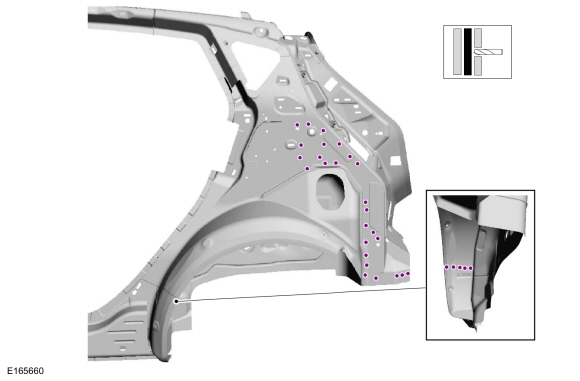

1. Просверлите точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

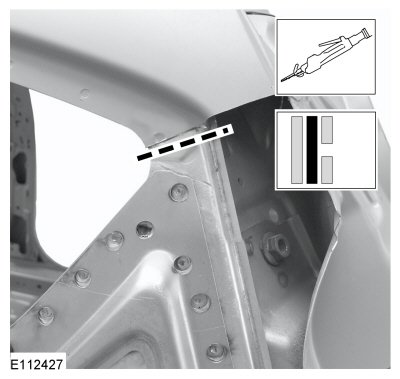

1. Аккуратно срежьте внешнюю часть.
   Используйте общее оборудование: пневматическая пила

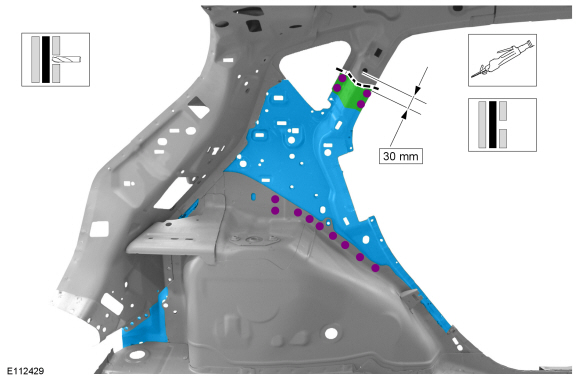

1. Просверлите точечные сварные швы, тщательно измерьте и отрежьте только внутреннюю четверть и рулевую рубку и снимите их.
   Используйте общее оборудование: сверло для точечной сварки
   Используйте общее оборудование: пневматическая пила

Монтаж

1. Тщательно измерьте и отрежьте сменные панели, чтобы они соответствовали площади ремонта.
   Используйте общее оборудование: пневматическая пила

1. Установите внутреннюю четверть панели и рулевую рубку, приварите точечной сваркой и швом секцию.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG
   Используйте основное оборудование: оборудование для контактной точечной сварки.

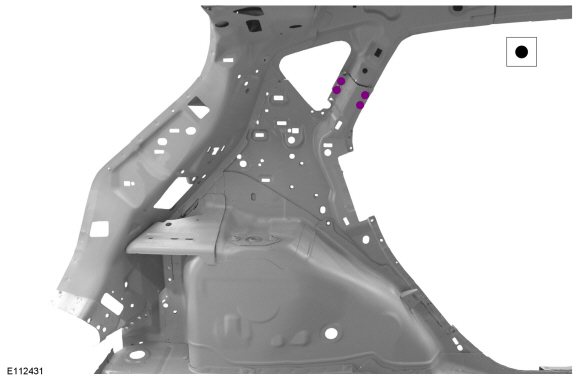

1. Установите точечные сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

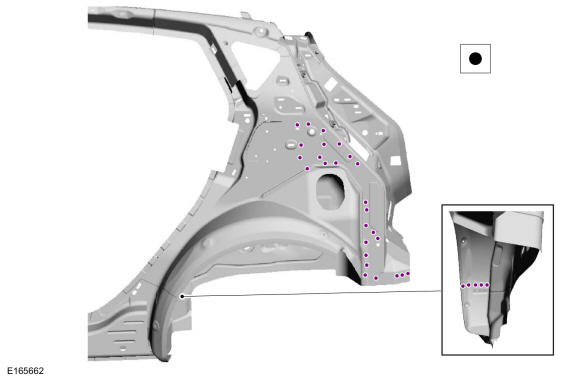

1. Установите точечные сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

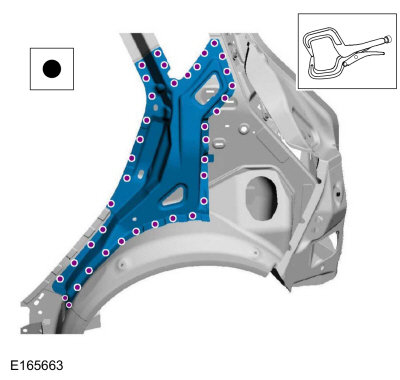

1. Установите усиливающую боковую панель и точечные сварные швы.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте основное оборудование: оборудование для контактной точечной сварки.

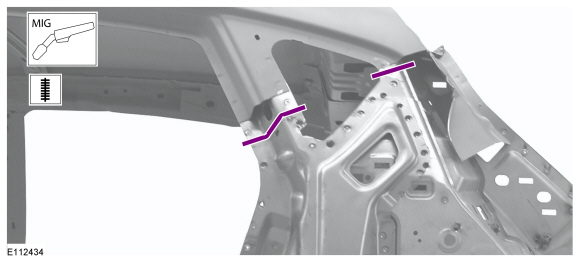

1. Шовный шов.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Установите усиливающий кронштейн и точечные сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

1. Отделка металла по мере необходимости с использованием стандартных методов отделки металла.


1. Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Выполните повторную окраску с использованием системы окраски, одобренной Ford.


1. Переместите ковровое покрытие и жгут проводов.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Установите следующие элементы.
   См.: Левая боковая панель — 5-дверная (501-30 Ремонт листового металла задней части, снятие и установка).
   См.: Панель слива воды — 5-дверный (501-30 Ремонт листового металла задней части, снятие и установка).
