Ford Fiesta: Зеркала заднего вида / Внутреннее зеркало заднего вида. Снятие и установка

Специальные инструменты) / Общее оборудование

	501-025 Установщик зеркала заднего вида
	501-190 Съемник зеркала заднего вида с автоматическим затемнением
	501-191 Установщик зеркала заднего вида
	501-Д118А (501-Д118) Средство для удаления зеркал

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).

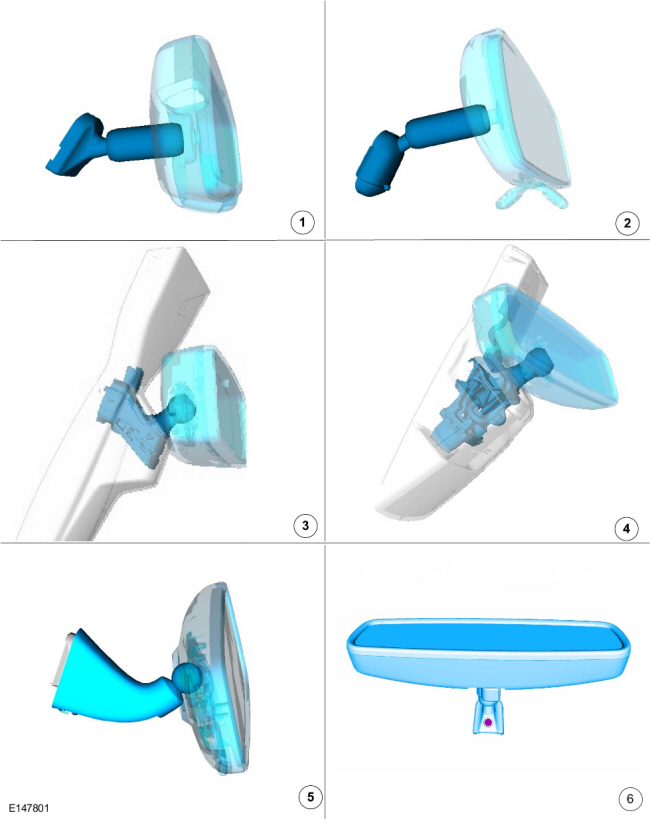

1. Типы зеркал


Зеркало тип 1

Щелкните здесь, чтобы просмотреть видеоверсию этой процедуры.

1. При наличии отсоедините электрический разъем внутреннего зеркала заднего вида.

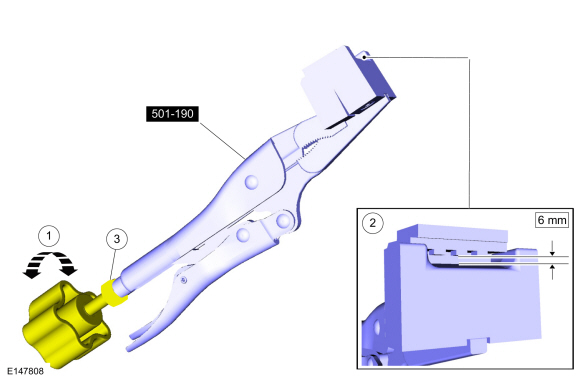

1. Отрегулируйте губки съемника внутреннего зеркала.
   Используйте специальный сервисный инструмент: 501-190 Съемник, зеркало заднего вида с автоматическим затемнением.

1. УВЕДОМЛЕНИЕ: Убедитесь, что съемник внутреннего зеркала полностью вставляется в отверстие для доступа к креплению зеркала заднего вида. В противном случае повреждение к лобовому стеклу может произойти.

   С помощью съемника внутреннего зеркала освободите защелку.


1. Сжатой рукой ударьте по регулировочной рукоятке съемник внутреннего зеркала, чтобы сдвинуть зеркало вверх по зеркалу устанавливать.


1. Сдвиньте внутреннее зеркало с крепления внутреннего зеркала.


Зеркало тип 2

1.
   Снимите внутреннее зеркало.

   1. Вставьте съемник внутреннего зеркала в защелку.
      Используйте специальный сервисный инструмент: 501-D118A (501-Д118) Средство для снятия зеркал.
   2. Оттяните нижний край съемника внутреннего зеркала от ветрового стекла.

   3. Сдвиньте внутреннее зеркало с крепления зеркала.


Зеркало тип 3

1. Снимите крышки датчика дождя.


1. Отсоедините электрический разъем внутреннего зеркала заднего вида.


1.
   Снимите внутреннее зеркало.

   1. Расположите внутреннее зеркало в сборе, чтобы освободить стопорный язычок.

   2. Осмотрите фиксатор и слегка поверните внутреннее зеркало против часовой стрелки.

   3. Поверните внутреннее зеркало на 45 градусов против часовой стрелки.

   4. Снимите внутреннее зеркало с крепления зеркала.


Зеркало тип 4

1. Если устанавливается новое зеркало, используйте диагностический сканер, начните процесс PMI для IPMA, следуя инструкциям на экране.


1. Снимите крышки датчика дождя.


1. Отсоедините электрический разъем внутреннего зеркала заднего вида.


1.
   Снимите внутреннее зеркало.

   1. Поверните внутреннее зеркало в сборе против часовой стрелки.

   2. Снимите внутреннее зеркало с крепления зеркала.

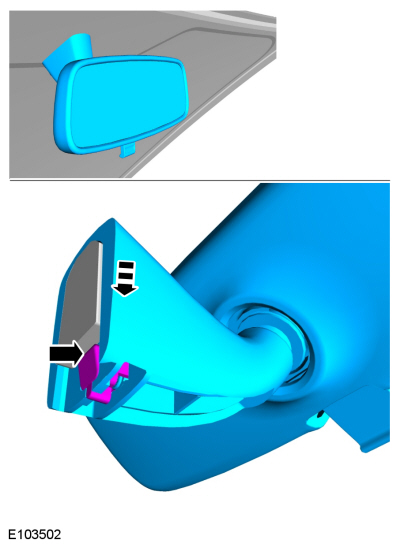

Зеркало тип 5

1.
   Снимите внутреннее зеркало.

   1. Освободите фиксирующий язычок.

   2. Сдвиньте внутреннее зеркало с крепления зеркала.


Зеркало тип 6

1. Отсоедините электрический разъем и отсоедините жгут проводов.


1.
   Снимите внутреннее зеркало.

   1. Ослабьте установочный винт.
      Крутящий момент: 16 фунтов на дюйм (1,8 Нм)
   2. Сдвиньте внутреннее зеркало вверх.


Монтаж

Зеркало тип 1

Щелкните здесь, чтобы просмотреть видеоверсию этой процедуры.

1. Наденьте внутреннее зеркало заднего вида на кронштейн ветрового стекла сверху.


1. ПРИМЕЧАНИЕ: Раздастся щелчок, когда зеркало полностью сядет на место.

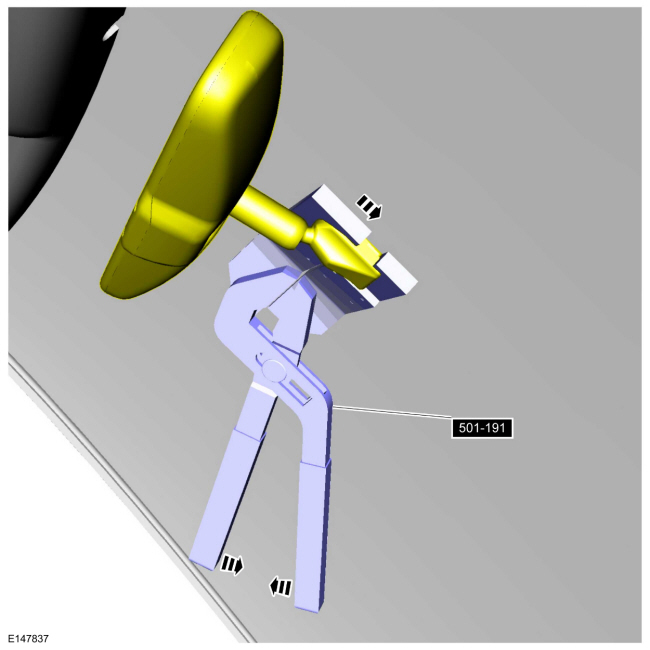

   Используя приспособление для установки внутреннего зеркала, полностью установите внутреннее зеркало.
   Используйте специальный сервисный инструмент: 501-191 Установщик, зеркало заднего вида.

1. При наличии подсоедините электрический разъем.


1. При наличии модуля компаса, требующего калибровки, проверьте зону компаса и калибровку.


Зеркало тип 2

1. Используя приспособление для установки внутреннего зеркала, полностью установите внутреннее зеркало.
   Используйте специальный сервисный инструмент: 501-025 Установщик, зеркало заднего вида.

1. При наличии модуля компаса, требующего калибровки, проверьте зону компаса и калибровку.


Зеркало тип 3

1. Для установки выполните процедуру удаления в обратном порядке.


Зеркало тип 4

1. Для установки выполните процедуру удаления в обратном порядке.


1. • Если было установлено новое зеркало, используйте диагностический сканер, завершите процесс PMI для IPMA, следуя инструкциям на экране.

   • Если установлено новое зеркало, выполните выравнивание камеры с помощью сканирующего прибора в соответствии с экранными Инструкции в разделе «Инструменты»> «Корпус»> «Сервисные функции»> «Камера». Выравнивание.


Зеркало тип 5

1. Наденьте внутреннее зеркало на крепление зеркала, пока защелка не защелкнется.


Зеркало тип 6

1. Для установки выполните процедуру удаления в обратном порядке.
