Ford Fiesta: датчик дополнительной системы пассивной безопасности / системы классификации пассажиров (OCS). Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

УВЕДОМЛЕНИЕ: Чтобы предотвратить сбой системы, выполняйте сброс OCS, когда передний подушка пассажирского сиденья разобрана, установлена ​​новая обшивка или установлен сервисный комплект OCS. Используйте сканер для выполнения OCS команда сброса.

УВЕДОМЛЕНИЕ: Коврик обогревателя подушки на переднем боковом пассажирском сиденье отдельно не обслуживается. Если требуется новый нагревательный мат подушки на сиденье переднего пассажира, установите сервисный комплект OCS с обогревателем мат. Несоблюдение этой инструкции может привести к неправильному работа ОКС.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все места

1. Снимите переднее сиденье.
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).

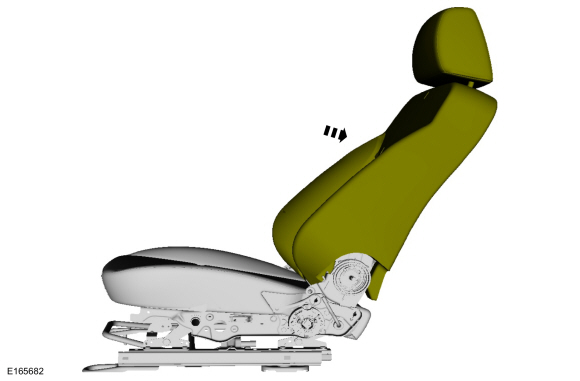

1. Откиньте спинку сиденья.

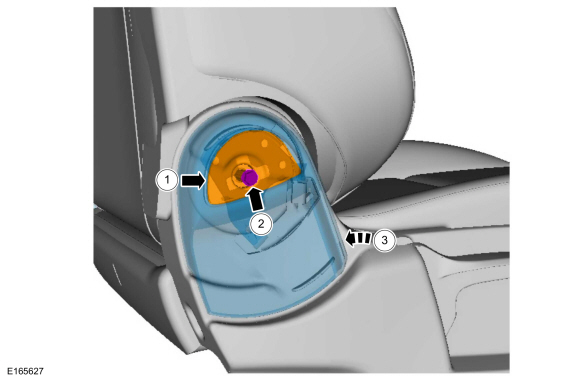

1. 1. Снимите крышку болта.

   2. Снимите болт.
      Крутящий момент: 35 фунтов на дюйм (4,0 Нм)
   3. Снимите ручку наклона.


1. 1. Если есть.

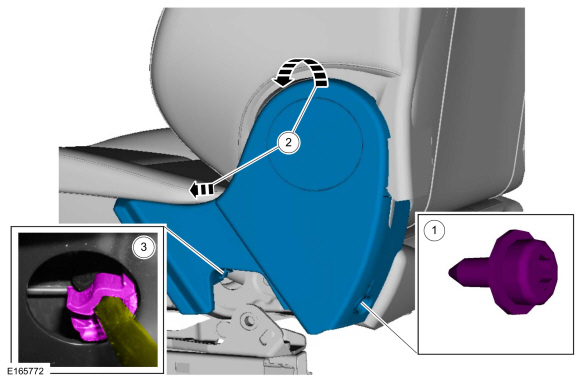

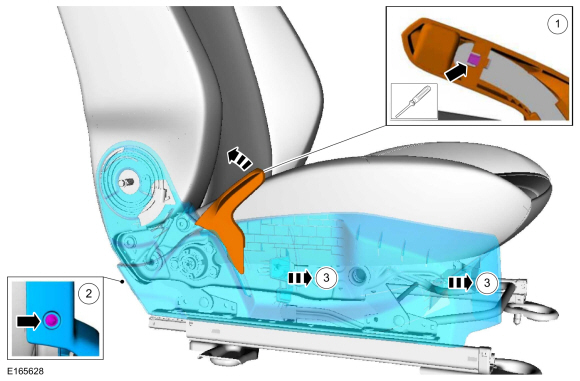

      Освободите фиксатор и снимите ручку регулировки высоты.

   2. Снимите винт бокового экрана.
      Крутящий момент: 27 фунтов на дюйм (3,0 Нм)
   3. Сдвиньте боковой щиток вперед и снимите боковой щиток.


1. 1. Снимите винт.
      Крутящий момент: 27 фунтов на дюйм (3 Нм)
   2. Потяните крышку кресла вверх, а затем наружу.

   3. Освободите зажим и снимите крышку кресла.


Сиденье с подогревом

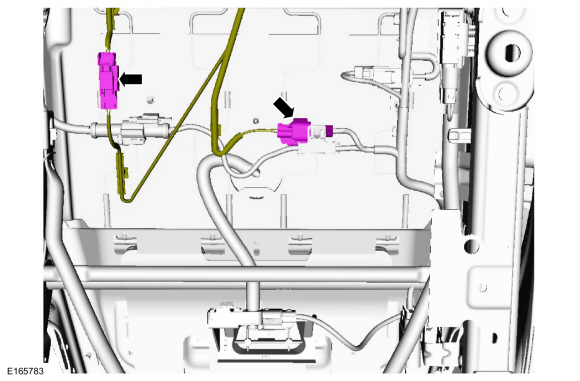

1. Отсоедините электрические разъемы обогреваемого сиденья и отложите жгут проводов в сторону.


Все сиденья, кроме Recaro™

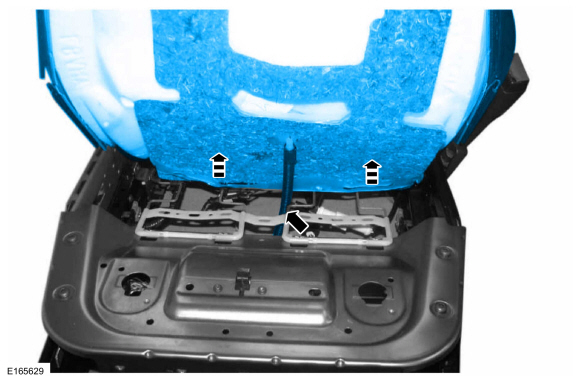

1. Отсоедините ремни обивки спинки и отложите обивку спинки в сторону.


Сиденье Recaro™

1. Отсоедините J-образные зажимы чехла подушки и отложите чехол в сторону.


Все места

1. ПРИМЕЧАНИЕ: Показано базовое сиденье, аналогичное Recaro™.

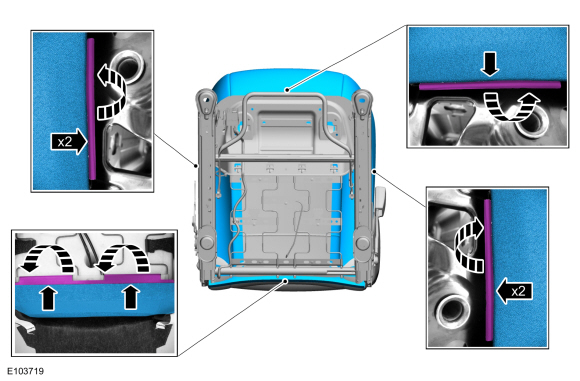

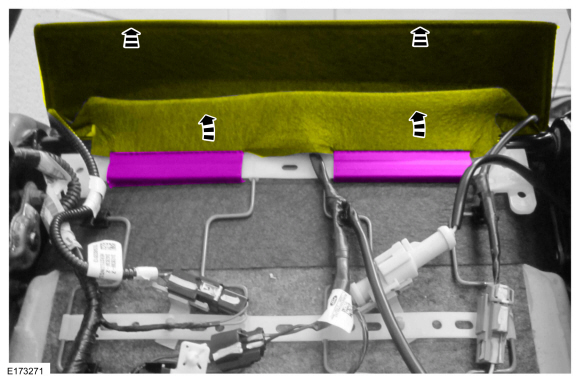

   Освободите J-образные зажимы чехла подушки сиденья от рамы подушки.


Сиденья Recaro™

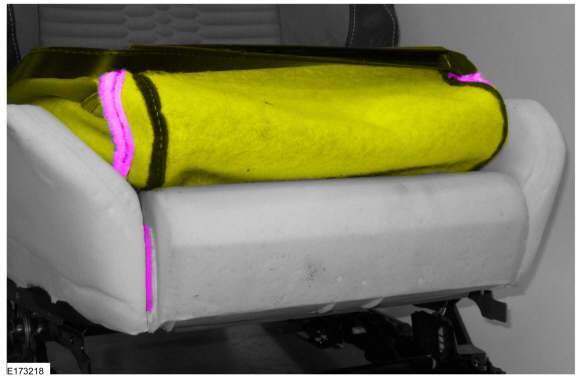

1. УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла отделки подушки. из полосок на липучке или полоски на липучке можно порвать из подушки из пеноматериала.

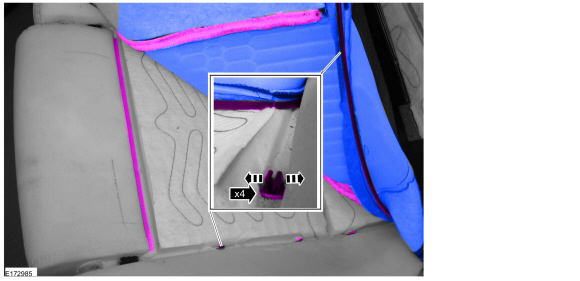

   Освободите полоски с липучками и отложите чехол подушки в сторону.

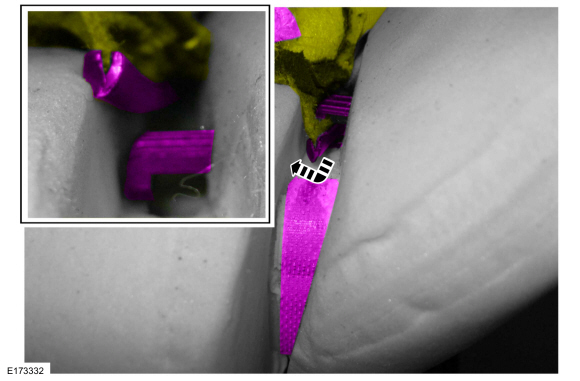

1. УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла отделки подушки. от крюка и стрелы или крючок может быть оторван от поролона подушки подушка.

   С обеих сторон.
   Отпустите крючки и стрелы.


Сиденья с оригинальной системой классификации пассажиров (OCS)

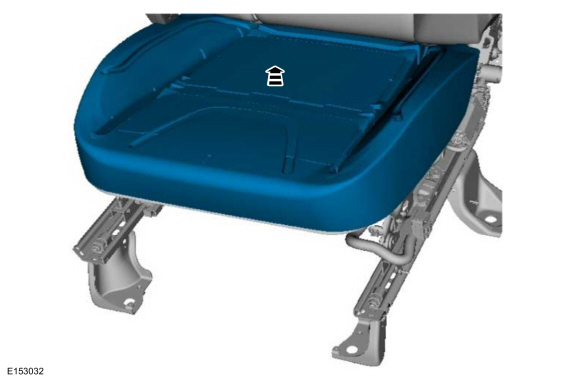

1. Снимите пенопласт и чехол в сборе.


Все места

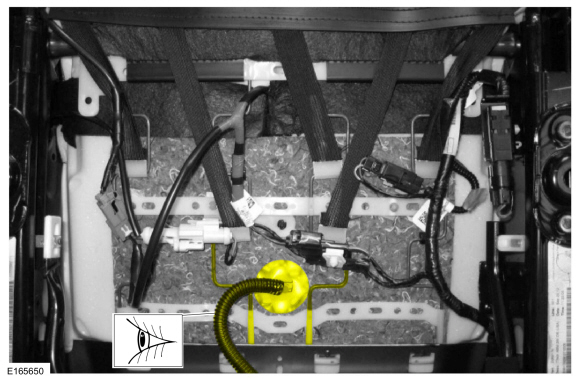

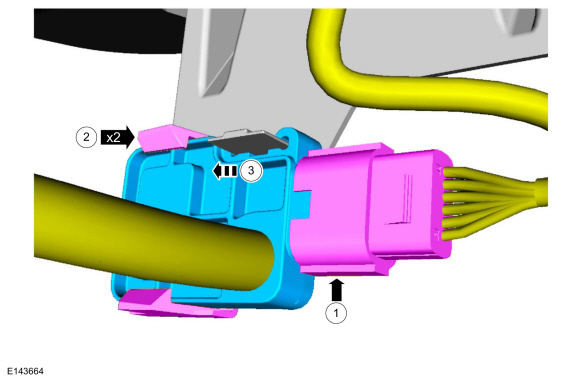

1. 1. Отсоедините электрический разъем датчика OCS.

   2. Отпустите вкладки.

   3. Снимите датчик OCS с кронштейна.


1. ПРИМЕЧАНИЕ: Показана оригинальная комплектация (OE) OCS, сервисный комплект аналогичен.

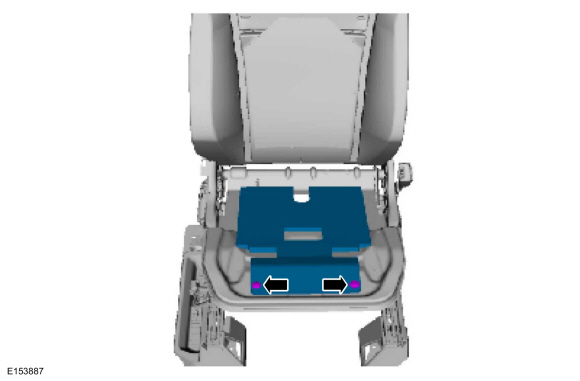

   Снимите фиксаторы штифтового типа.


1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

   Вытяните шланг OCS и датчик из-под проводов опоры подушки сиденья и снимите OCS.


Сиденья Recaro™

1. УВЕДОМЛЕНИЕ: Будьте осторожны при отделении обшивки подушки сиденья. чехол из полосок на липучке или полосок на липучке может быть оторвало поролоновую прокладку подушки сиденья.

   УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла отделки подушки. из полосы крючка и стрелы, или крючок может быть оторван от подушки поролоновая прокладка.

   С обеих сторон.
   Освободите полоски крючков и петель, крючки и стрелки и снимите чехол подушки сиденья.


Все сиденья, кроме Recaro™

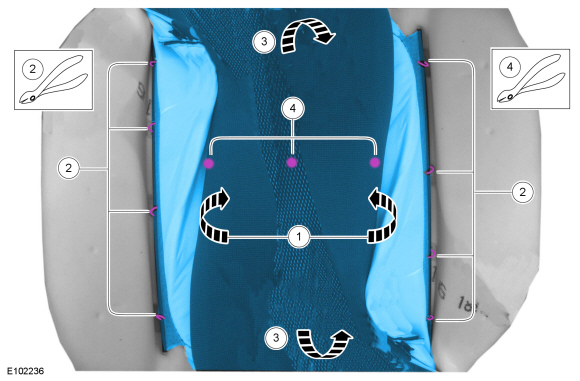

1. 1. Переверните стороны чехла подушки.

   2. Удалите кольца для свиней.

   3. Переверните переднюю и заднюю часть чехла подушки.

   4. Удалите кольца для свиней.


Монтаж

1. УВЕДОМЛЕНИЕ: Перед установкой OCS осмотрите камеру OCS, чашу подушки сиденья и узел опоры на наличие посторонних предметов. к чаше подушки сиденья. Удалите все посторонние предметы. Несоблюдение эти инструкции могут привести к неправильной работе OCS и сбою системы.

   Для установки выполните процедуру удаления в обратном порядке.
   Используйте общее оборудование: плоскогубцы для свиных колец.

1. Во время установки убедитесь, что шланг OCS проложен правильно и не перегнулась или застряла в верхней части проволочных опор подушки сиденья.


1. Установите пассажирское сиденье. Не проверить SRS в это время.
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).


1. ПРЕДУПРЕЖДЕНИЕ: Части системы классификации пассажиров (OCS) откалиброван в сборе и подлежит замене только в конфигурации они проданы. Никогда не разделяйте части сборки. Несоблюдение эта инструкция может привести к неправильной работе OCS и повышает риск серьезной травмы или смерти в результате аварии.

   ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что ремонт сиденья переднего пассажира в сборе, сиденье и все прикрепленные компоненты (подголовник, сиденье боковой щиток и т. д.) правильно собраны, а сиденье правильно установлен на автомобиль перед использованием системного сброса для обнуления сиденья масса. Несоблюдение этих инструкций может привести к неправильному работу системы классификации пассажиров (OCS) и увеличивает риск серьезной травмы или смерти в результате аварии.

   УВЕДОМЛЕНИЕ: Во избежание сбоя системы примите следующие меры предосторожности перед выполнением сброса OCS.

   • Убедитесь, что напряжение на OCSM больше 8 вольт и меньше 18 вольт.
   • Убедитесь, что OCS не ниже 42,8 °F ( 6 °С) или выше 96,7 °F ( 36 °C) при инициировании OCS процесс сброса. Если автомобиль подвергался воздействию сильного холода или жары температуры, транспортное средство должно подвергаться воздействию и храниться при температуре между 42,8 °F ( 6 °С) до 96,7 °F ( 36 °С) не менее 30 минут.
   • Убедитесь, что на пассажирском сиденье ничего нет до и во время процесса сброса OCS.
   • Перед выполнением сброса OCS убедитесь, что прошло не менее 8 секунд после включения зажигания.
   С помощью диагностического сканера выполните сброс OCS. Включите зажигание после сброса OCS.


1. Если первая попытка сброса системы была успешной, перейдите к подтверждению SRS.


1. Если первая попытка сброса системы не увенчалась успехом, проведите тщательный визуальный осмотр OCS. разъем и проводка на предмет повреждений, шланг датчика давления на перегибы и/или повреждения, а также жгут проводов, связанный с сиденьем, и жгут проводов кузова клеммы и разъемы на наличие повреждений. Устраните все обнаруженные проблемы и переходите к следующему шагу.


1. Выполните второй сброс OCS. Включите зажигание после OCS. перезагрузить. Если вторая попытка не удалась, установите новую службу OCS. набор.


1. Докажите SRS переключив зажигание из положения ON в положение OFF. Подождите 10 секунд, затем включите включить зажигание и следить за индикатором подушки безопасности с помощью установлены подушки безопасности. Индикатор подушки безопасности горит постоянно в течение примерно 6 секунд, а затем выключается. Если неисправность SRS присутствует, индикатор подушки безопасности не загорится, останется гореть постоянно или мигает.


1. Мигание может не происходить примерно до 30 секунд после включения зажигания. Это время, необходимое RCM для завершения тестирования SRS. Если индикатор предупреждения о подушке безопасности не работает, а система SRS неисправность, звучит звуковой сигнал в виде 5 наборов по 5 гудков. Если В этом случае выполните диагностику и ремонт индикатора подушек безопасности и любых неисправностей системы SRS.


1. Удалите все постоянные диагностические коды неисправностей (DTC) из RCM и OCSM с помощью диагностического сканирующего прибора.
