Ford Fiesta: Противоугонная сигнализация по периметру / Противоугонная сигнализация по периметру — Работа системы и описание компонентов. Описание и работа

Работа системы

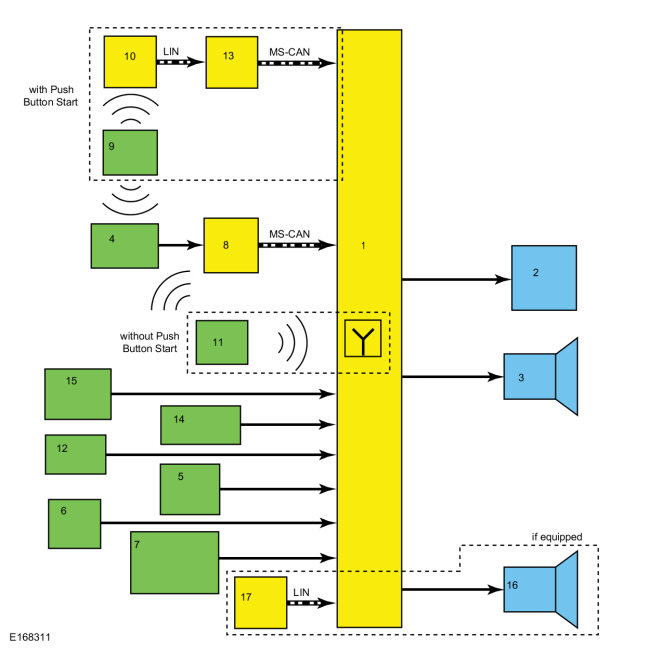

Схема системы

Таблица сетевых сообщений

Сетевые входные сообщения BCM

Антивор - Периметр

BCM управляет работой периметральной сигнализации. Он контролирует входы от системы RKE, пассивной системы входа (при наличии), система дверного замка с электроприводом, PATS, состояние зажигания и вторжение датчик (если имеется), чтобы определить, когда поставить, активировать или снять с охраны сигнализация по периметру.

BCM контролирует все входы в незакрытые двери, заднюю дверь/багажное отделение вход приоткрытой крышки, вход приоткрытого капота, состояние зажигания и датчик вторжения (если имеется), чтобы определить, когда активировать сигнализация по периметру. Когда BCM обнаруживает ввод, указывающий на несанкционированное проникновение в автомобиль, BCM активирует периметральную сигнализацию звуковым сигналом (или звуковой сигнал противоугонной сигнализации, если он установлен) и мигание всех указателей поворота на регулярные отрезки.

Постановка тревоги по периметру

периметральная сигнализация готова включиться в любое время при выключенном зажигании. тревога по периметру срабатывает при любом из следующих действий: выполненный:

• Нажатие кнопки блокировки на запрограммированном передатчике RKE
• Запирание дверей с помощью выключателя управления дверным замком при открытой двери, а затем закрывание двери
• Запирание автомобиля с помощью правильно вырезанного плоского ключа
• Запирание автомобиля с помощью функции пассивного входа (при наличии)

Один раз система предварительно поставлена ​​на охрану, идет 11-секундный обратный отсчет до тревога по периметру включена. Каждая точка входа в автомобиль (капот, дверь и крышка багажника/багажного отделения) взводится отдельно и должна быть закрыт до того, как эта точка входа начнет 11-секундный обратный отсчет, чтобы стать вооружен. Если все входы закрыты, указатели поворота мигают блокировка, указывающая, что все точки входа входят в 11-секундный обратный отсчет.

Активация тревоги по периметру

Тревога по периметру активируется при выполнении любого из следующих действий:

• Передняя дверь водителя открывается без предварительного получение команды разблокировки от функции пассивного входа (при наличии) или запрограммированный передатчик RKE, или отпирание двери водителя цилиндром дверного ключа.
• Любая другая дверь, задняя дверь/багажное отделение крышка или капот открывается без предварительного получения электронной разблокировки команда от функции пассивного входа (если имеется) или запрограммированного передатчика RKE.
• Зажигание переходит в режим RUN без действительного считывания ключа PATS.
• Датчик проникновения обнаруживает движение, интерпретируемое как вмешательство.

Отключение сигнализации периметра

Охранная сигнализация по периметру отключается при выполнении любого из следующих действий:

• Нажатие кнопки разблокировки на запрограммированном передатчике RKE
• Нажатие кнопки отпирания крышки багажника/багажного отделения на запрограммированный передатчик RKE (это только блокирует багажное отделение точка входа, а остальная часть транспортного средства остается на вооружении)
• Использование запрограммированного ключа для переключения зажигания в режим RUN
• Отпирание двери водителя с помощью личинки замка двери водителя
• Использование функции пассивного входа (при наличии)

Компонент Описание

Выключатель приоткрытого капота

переключатель приоткрытого капота встроен в замок капота и не подлежит обслуживанию в отдельности. Когда капот закрыт, переключатель приоткрытия капота замкнут. Когда капот открыт, переключатель приоткрытия капота разомкнут.

BCM посылает сигнал напряжения на выключатель приоткрытого капота и, в зависимости от входа, BCM определяет, открыт или закрыт капот.

Переключатели приоткрытой двери

выключатели приоткрытой двери встроены в дверные защелки, а не обслуживается отдельно. Когда дверь закрыта, датчик приоткрытой двери закрыто. Когда дверь открыта, датчик приоткрытой двери разомкнут.

BCM посылает сигнал напряжения на каждый датчик приоткрытой двери и, в зависимости от на входе BCM определяет, открыта или закрыта дверь. Когда BCM обнаруживает несанкционированный вход через дверь, активируется сигнализация.

Переключатель постановки/снятия с охраны двери водителя

Переключатель постановки/снятия с охраны двери водителя встроен в замок двери водителя и не подлежит отдельному обслуживанию.

BCM контролирует вход переключателя постановки/снятия двери водителя на предварительную охрану, охрану или отключить периметральную сигнализацию. Выключатель нормально разомкнут. Когда ключ используется для блокировки или разблокировки двери цилиндром ключа, переключателем заземляет сигнал напряжения постановки или снятия с BCM.

Переключатель приоткрытия крышки багажника/багажного отделения

Датчик приоткрытия двери багажного отделения/багажного отделения встроен в защелка крышки багажника/багажного отделения и не подлежит отдельному обслуживанию. Когда защелка крышки багажника/багажного отделения закрыта, переключатель неплотной защелки задней поднимающейся двери/багажного отделения закрыт. Когда защелка крышки багажника/багажного отделения открыта, дверь багажного отделения/багажа переключатель приоткрытой защелки крышки отсека разомкнут.

BCM контролирует вход датчика приоткрытия двери багажного отделения/багажного отделения прежде всего, чтобы предупредить водителя через центр сообщений о крышка багажника/багажного отделения не закрыта. Когда тревога по периметру обнаруживает несанкционированное проникновение через заднюю дверь/багажное отделение крышка, срабатывает сигнализация.

Датчик вторжения (при наличии)

Некоторые рынки оборудованы датчиком вторжения. При наличии датчик проникновения устанавливается над передним фонарем внутреннего освещения.

BCM отслеживает входные данные от датчика вторжения через LIN. схема. BCM активирует периметральную сигнализацию при несанкционированном проникновении. обнаруживается датчиком проникновения.

Звуковой сигнал противоугонной сигнализации (при наличии)

Некоторый рынки оборудованы противоугонной сигнализацией. Противоугонная звуковой сигнал установлен возле правого заднего колеса в багажном отделении площадь купе.

Когда активируется периметральная сигнализация, BCM подает напряжение на сирену противоугонной сигнализации.

млрд кубометров

BCM управляет работой периметральной сигнализации. BCM получает входные данные от:

• переключатель приоткрытого капота
• выключатели приоткрытой двери
• переключатель постановки/снятия двери водителя
• датчик приоткрытия крышки багажника/багажного отделения
• выключатель управления дверным замком
• передатчики РКЭ
• PATS
• пассивная система входа (при наличии)

В зависимости от ввода BCM ставит на охрану, снимает с охраны, активирует или деактивирует периметральную сигнализацию.
