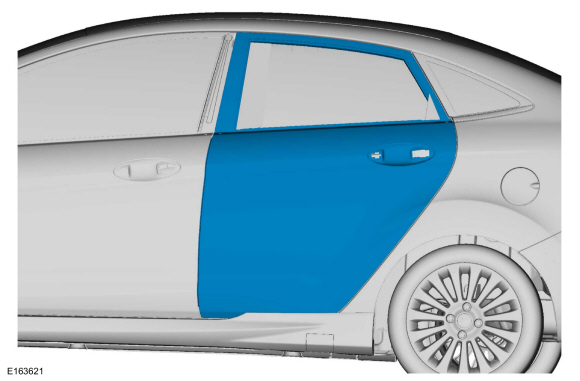

Ford Fiesta: Ремонт листового металла боковой панели / Обшивка задней двери. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).

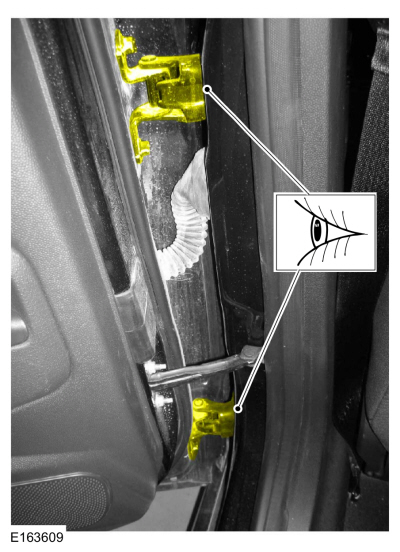

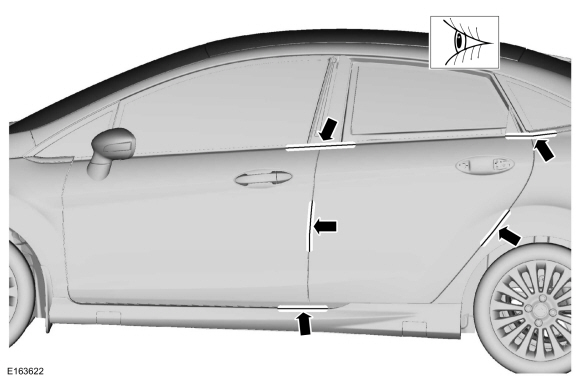

1. Осмотрите верхние и нижние дверные петли на предмет износа или повреждений, при необходимости установите новые или отремонтируйте.

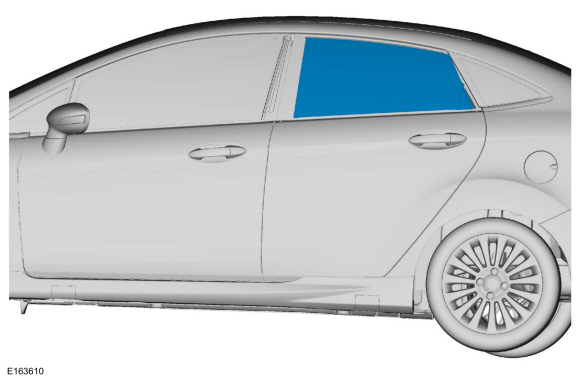

1. Снимите стекло задней двери.
   См.: Стекло заднего стекла — 4-дверное (501-11 Стекло, Рамы и механизмы, Снятие и установка).

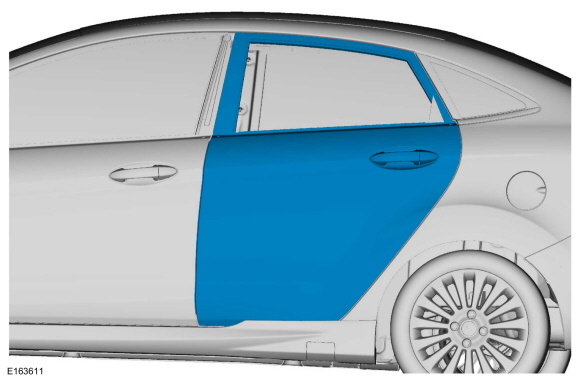

1. Снимите заднюю дверь.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).

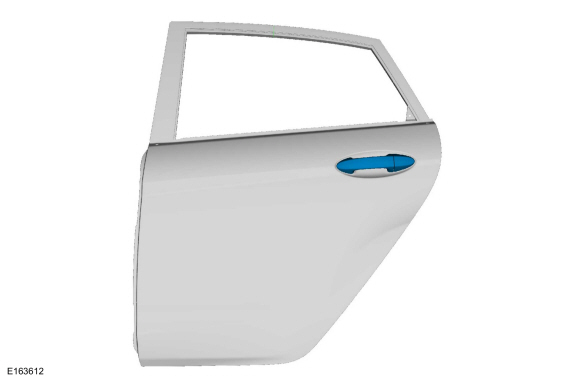

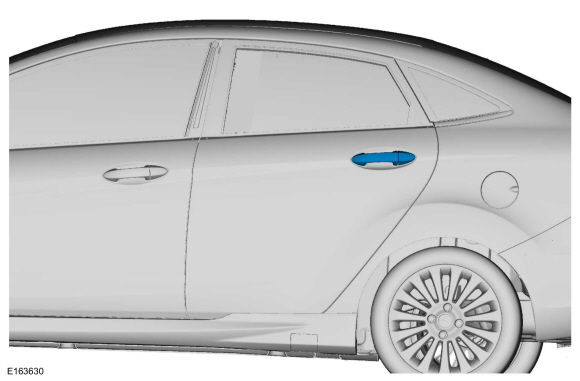

1. Снимите наружную ручку задней двери.
   См.: Наружная ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

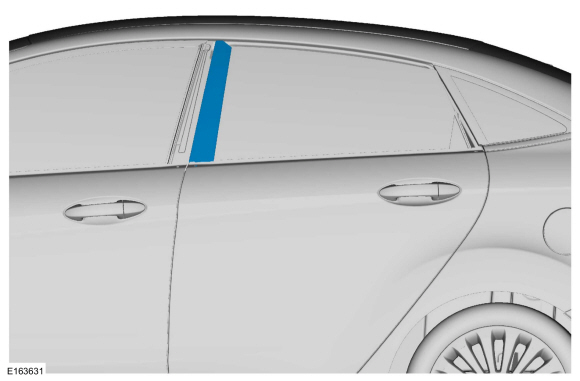

1. Снимите верхний молдинг задней двери.
   Используйте общее оборудование: фен.

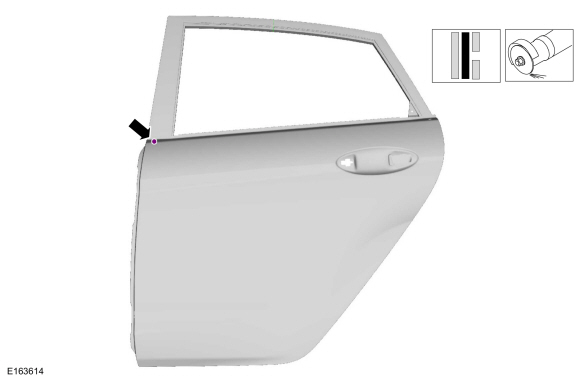

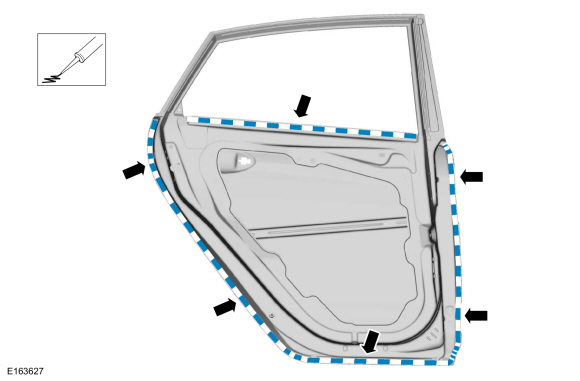

1. Аккуратно срежьте прихваточные швы.
   Используйте общее оборудование: измельчитель

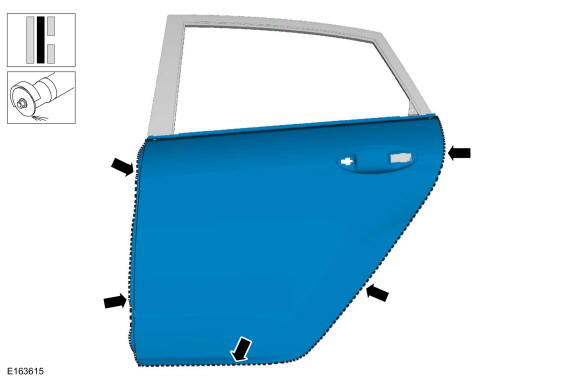

1. Аккуратно отрежьте и снимите только наружную панель двери.
   Используйте общее оборудование: измельчитель

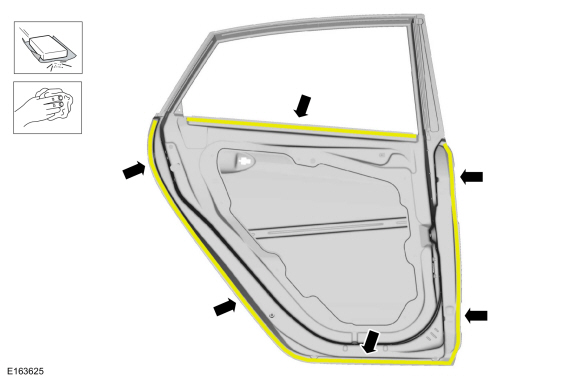

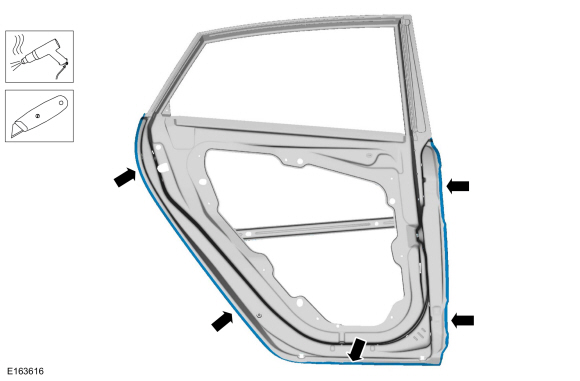

1. Разорвите клейкое соединение и снимите оставшуюся часть фланца кромки панели задней двери.
   Используйте общее снаряжение: нож
   Используйте общее оборудование: фен.

Монтаж

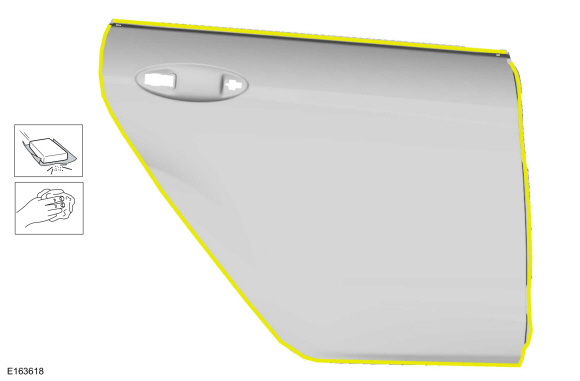

1. Удалите весь клей и посторонние материалы с дверной коробки и сопрягаемых поверхностей наружной дверной панели.


1. Удалите электронное покрытие с сопрягаемой поверхности.

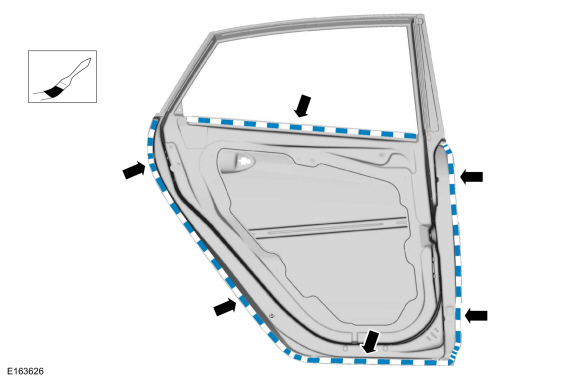

1. Нанесите клей на сопрягаемую поверхность дверной коробки.
   Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055

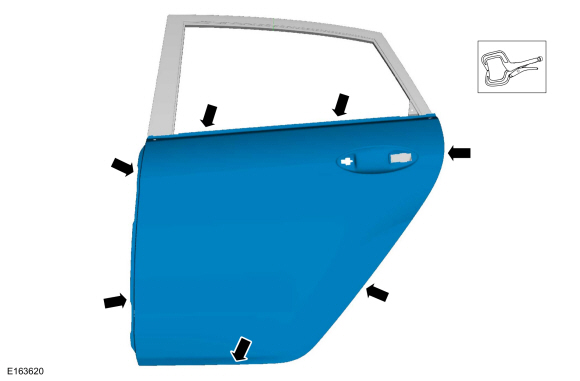

1. Установите наружную дверную панель и частично обожмите фланец.
   Используйте общее оборудование: плоскогубцы с фиксатором

1. Временно установите дверь на автомобиль.


1. Проверьте правильность выравнивания и при необходимости отрегулируйте.

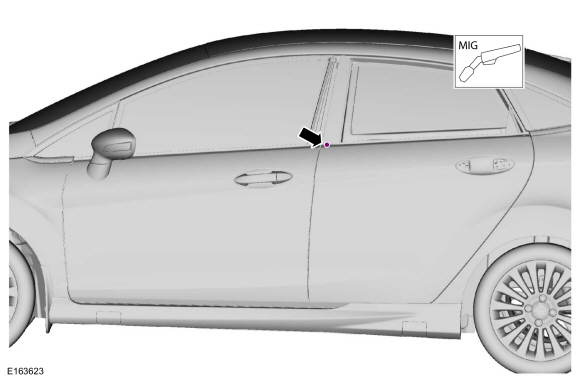

1. Осторожно откройте дверцу и прихватите шов, чтобы зафиксировать панель на месте.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Снимите дверь с автомобиля.


1. ПРИМЕЧАНИЕ: Разгладьте остатки клея, выдавленные в шов, чтобы он действовал как герметик.

   Завершите процесс подшивки.

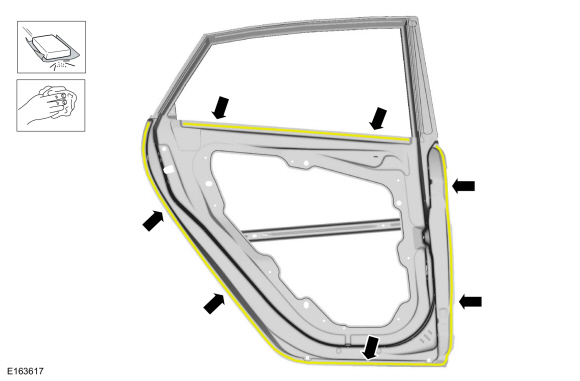

1. Отшлифуйте и очистите область дверного фланца.


1. Нанесите грунтовку, одобренную Ford, на область фланца.


1. Нанесите герметик для швов, как указано.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Окрасьте область кромки, используя одобренную Ford систему окраски.


1. Установите дверь.


1. Окрасьте наружную часть двери с помощью системы окраски, одобренной Ford.

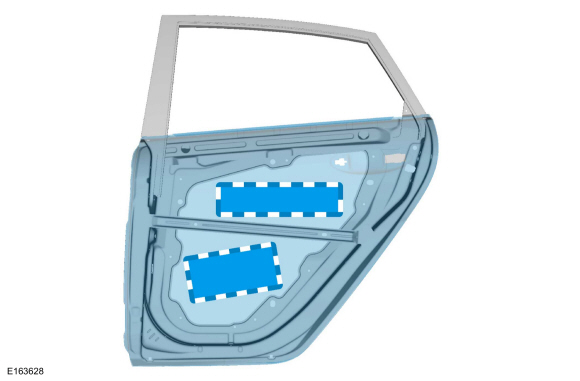

1. Установите колодки NVH, как указано (приобретаются на месте).

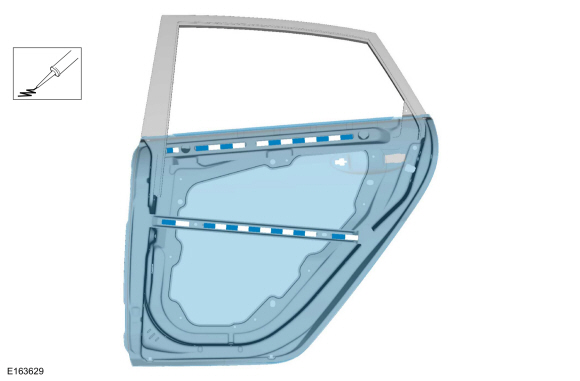

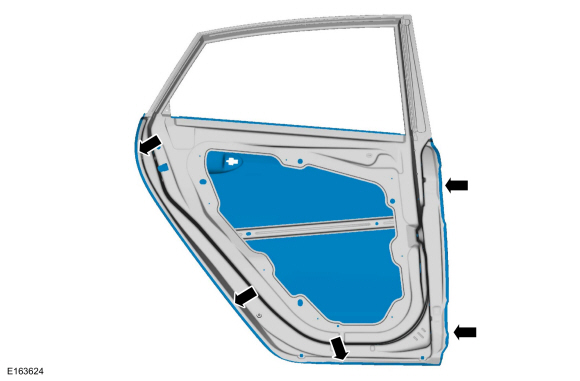

1. Нанесите пену NVH, как указано.
   Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121

1. Установите наружную ручку задней двери.
   См.: Наружная ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).


1. Установить стекло задней двери.
   См.: Стекло задней двери (501-11 Стекло, Рамы и механизмы, Снятие и установка).


1. Установите верхний молдинг задней двери.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Выровнять дверь.
   См.: Выравнивание задней двери (501-03 Закрытие кузова, Общие процедуры).
