Ford Fiesta: Ремонт листового металла задней части / Задняя панель пола - 5-дверный. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   Соблюдайте меры предосторожности для здоровья и безопасности.
   См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).


1. Удалите следующие элементы.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Панель отделки багажного отделения — 5-дверный (501-05 Внутренняя отделка и декоративные элементы, снятие и установка).
   См.: Верхняя панель отделки задней стойки — 5-дверная модель (501-05 Внутренняя отделка и украшения, снятие и установка).
   См.: Задняя панель и усиление — 5-дверный (501-30 Ремонт листового металла задней части, снятие и установка).


1. При необходимости восстановить размеры автомобиля до состояния до аварии.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).


1. Переместите ковровое покрытие и жгут проводов подальше от рабочей зоны.

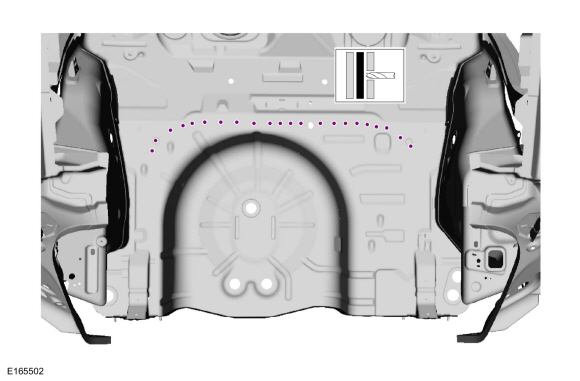

1. Просверлите точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

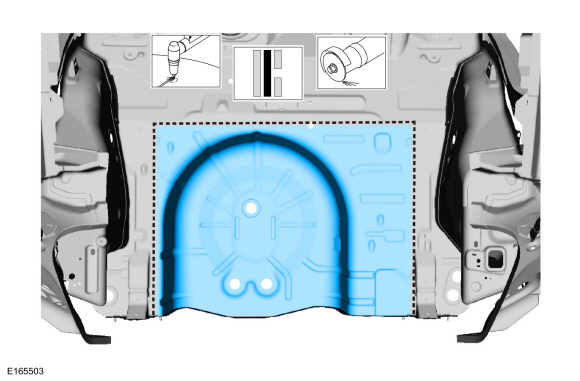

1. Осторожно отрежьте только заднюю панель пола и снимите ее.
   Используйте общее оборудование: сферический резак
   Используйте общее оборудование: плазменный резак.

Монтаж

1. Аккуратно вырежьте разделительную деталь из сервисной части.
   Используйте общее оборудование: сферический резак
   Используйте общее оборудование: плазменный резак.

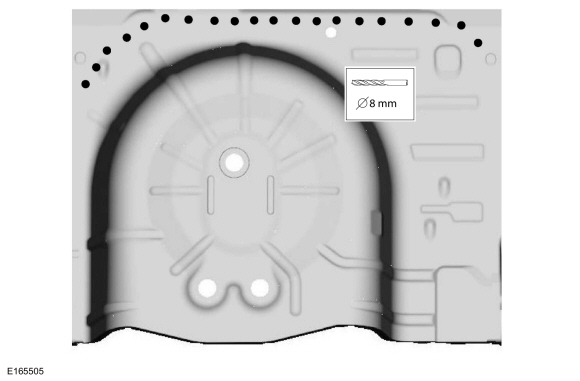

1. Просверлите дюбелем отверстия в сменной панели.
   Используйте общее оборудование: сверло 8 мм.

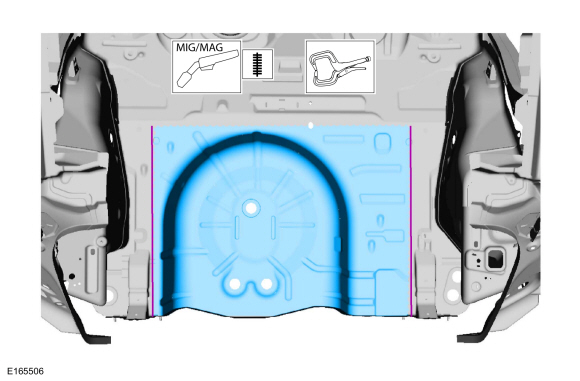

1. Установите зажим задней секции панели пола в нужное положение и приварите шов, как указано.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG
   Используйте общее оборудование: плоскогубцы с фиксатором

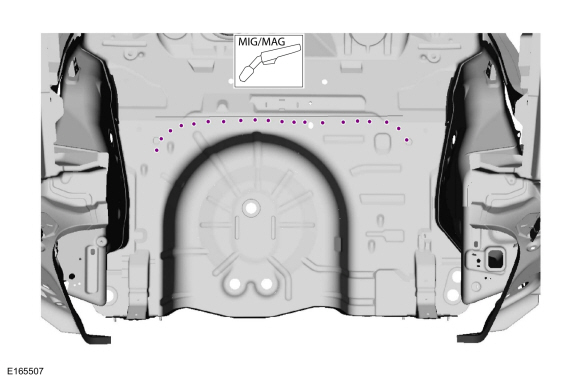

1. Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Отделка металла по мере необходимости с использованием стандартных методов отделки металла.


1. Уплотнительные работы: Все области должны быть загерметизированы до производственного уровня, включая швы секций.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Выполните повторную окраску с использованием системы окраски, одобренной Ford.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Переместите ковровое покрытие и жгут проводов.


1. Установите следующие элементы.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Панель отделки багажного отделения — 5-дверный (501-05 Внутренняя отделка и декоративные элементы, снятие и установка).
   См.: Верхняя панель отделки задней стойки — 5-дверная модель (501-05 Внутренняя отделка и украшения, снятие и установка).
   См.: Задняя панель и усиление — 5-дверный (501-30 Ремонт листового металла задней части, снятие и установка).
