Ford Fiesta: Ремонт листового металла боковой панели / Поворотная панель - 4-дверная. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).


1. Удалите следующие элементы:
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Нижняя панель отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).
   См.: Подушка заднего сиденья (501-10 Посадка, снятие и установка).
   См.: Спинка заднего сиденья (501-10 Сиденье, снятие и установка).


1. Снимите капот.


1. Снимите нижние дверные петли.


1. Снимите облицовку задней колесной арки.


1. Расположите ковровое покрытие и жгут проводов подальше от рабочей зоны.

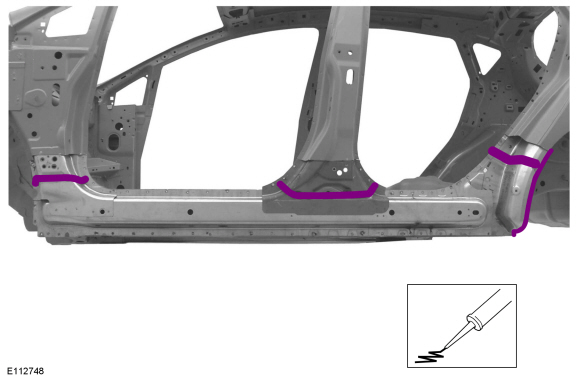

1. Тщательно отмерьте и отрежьте только наружную панель боковой панели кузова.
   Используйте общее оборудование: правило складывания
   Используйте общее оборудование: пневматическая пила

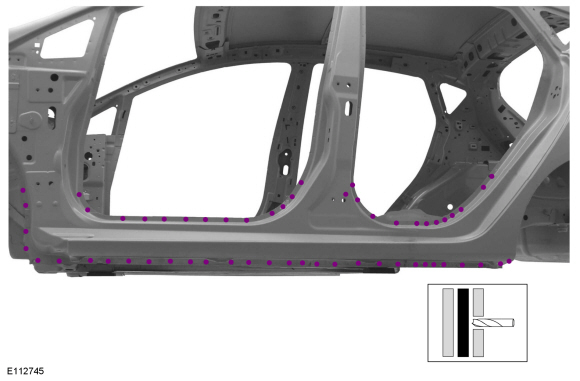

1. Просверлите точечные сварные швы на панели коромысел.
   Используйте общее оборудование: сверло для точечной сварки

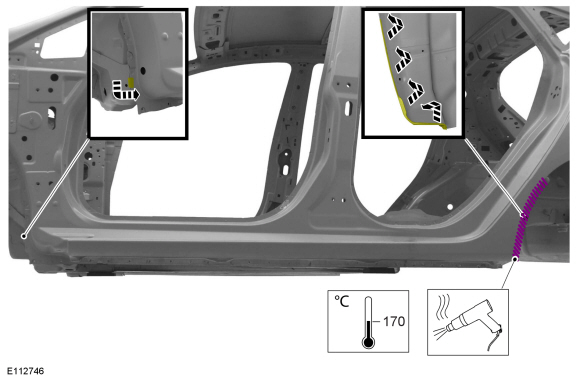

1. Разорвите клейкую ленту и отложите в сторону колесной арки.
   Используйте общее оборудование: фен.

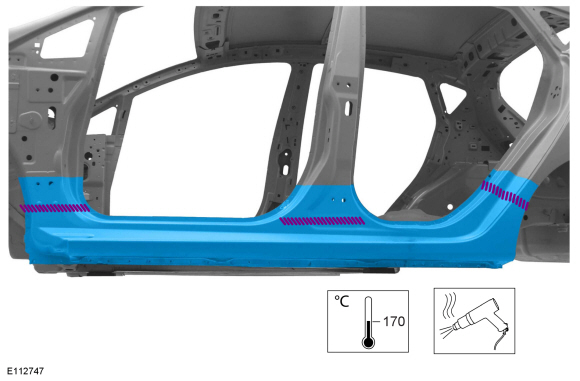

1. Разорвите клейкую связь и снимите внешнюю часть панели коромысла.
   Используйте общее оборудование: фен.

Монтаж

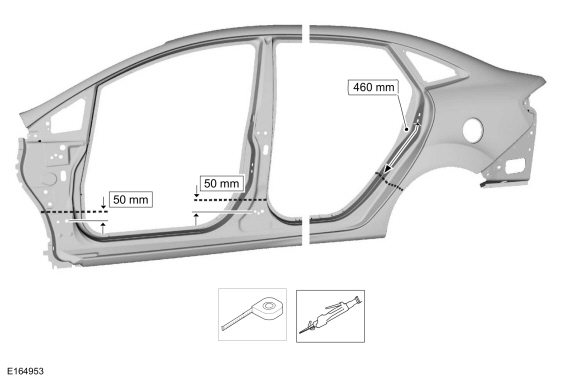

1. Тщательно измерьте и отрежьте сменные панели, чтобы они соответствовали площади ремонта.
   Используйте общее оборудование: правило складывания
   Используйте общее оборудование: пневматическая пила

1. Нанесите клей, как указано.
   Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055

1. Установите, зажмите и приварите сменные секции панели коромысел.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Точечная сварка сменной панели коромысла.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

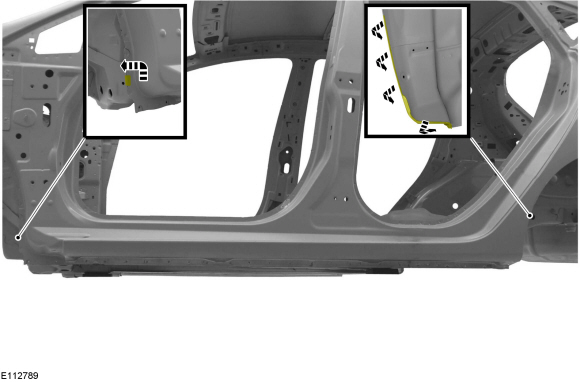

1. Переставить колесную арку.


1. Металлическая отделка области ремонта с использованием типичных методов отделки металла.


1. Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.


1. Окрасьте с использованием утвержденной системы окраски Ford.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Верните жгут проводов и ковер в исходное положение.


1. Установите накладку задней колесной арки.


1. Установите нижние дверные петли.


1. Установите капот.


1. Установите следующие элементы:
   См.: Нижняя панель отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Спинка заднего сиденья (501-10 Сиденье, снятие и установка).
   См.: Подушка заднего сиденья (501-10 Посадка, снятие и установка).
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).


1. Выровняйте следующие элементы:
   См.: Выравнивание передней двери (501-03 Закрытие кузова, Общие процедуры).
   См.: Выравнивание задней двери (501-03 Закрытие кузова, Общие процедуры).
   См.: Выравнивание капота (501-03 Застежки кузова, Общие процедуры).


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
