Ford Fiesta: Ремонт листового металла крыши / Панель крыши - 5-дверный. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Прежде чем приступить к любой сервисной процедуре в этом разделе, см. Предупреждения о безопасности в разделе 100-00 Общая информация. Отказ выполнение этой инструкции может привести к серьезной травме.

УВЕДОМЛЕНИЕ: Надлежащим образом защитите все стекла, наружную отделку и внутреннюю отделку от загрязнения на протяжении всего ремонта.

1. См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).


1. Снимите хедлайнер.
   См.: Потолок — 5-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Снимите боковую шторку безопасности.
   См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).


1. Снимите антенну.
   См.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

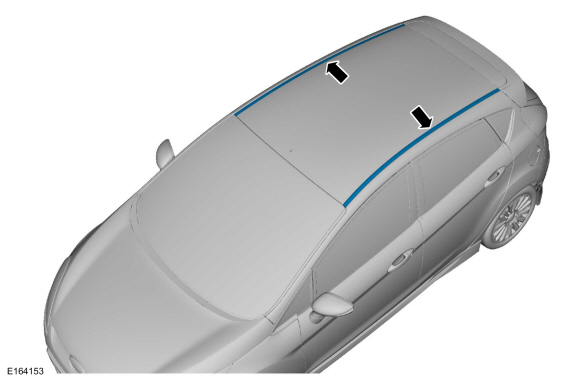

1. Снимите молдинги желобов крыши.

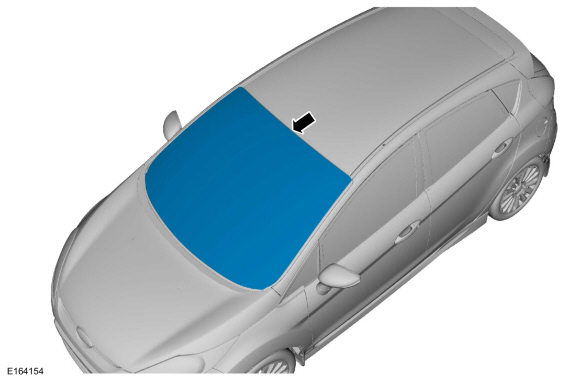

1. Снимите ветровое стекло.
   См.: Ветровое стекло (501-11 Стекло, Рамы и механизмы, Снятие и установка).

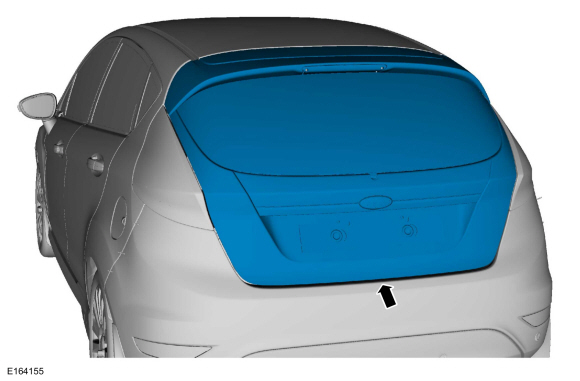

1. Снимите заднюю дверь.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).

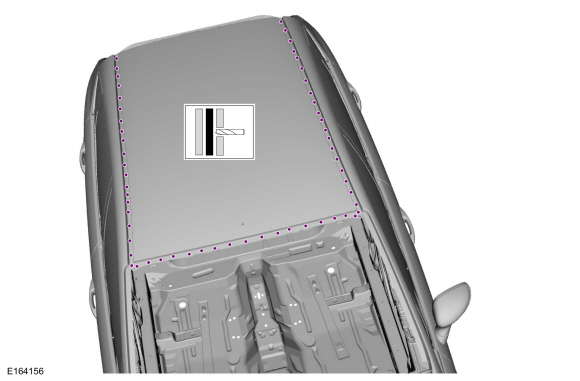

1. Просверлите точечные сварные швы на фланцах желоба крыши и фланце коллектора ветрового стекла.
   Используйте общее оборудование: сверло для точечной сварки

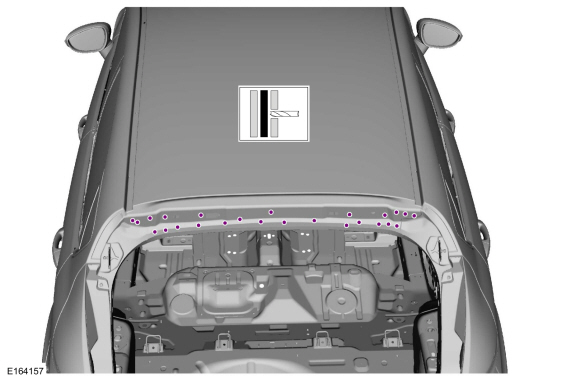

1. Просверлите точечные сварные швы на заднем фланце коллектора.
   Используйте общее оборудование: сверло для точечной сварки

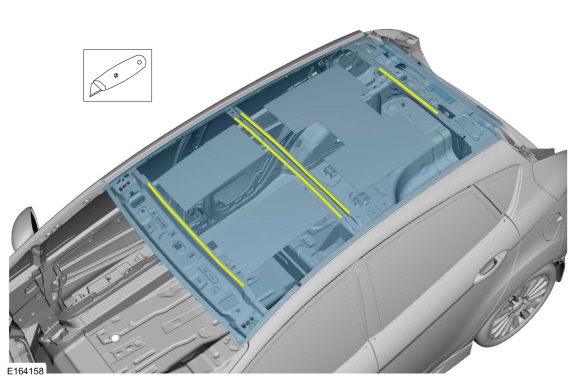

1. ПРИМЕЧАНИЕ: Оставьте как можно больше пены нетронутой на дугах крыши.

   Отделите панель крыши от арматуры крыши.
   Используйте общее снаряжение: нож

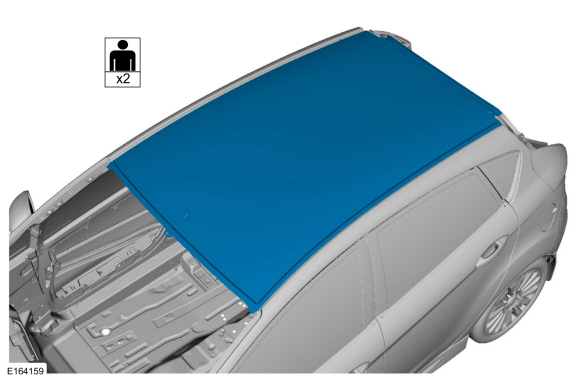

1. С помощью помощника снимите панель крыши.


Монтаж

УВЕДОМЛЕНИЕ: Надлежащим образом защитите все стекла, наружную отделку и внутреннюю отделку от загрязнения на протяжении всего ремонта.

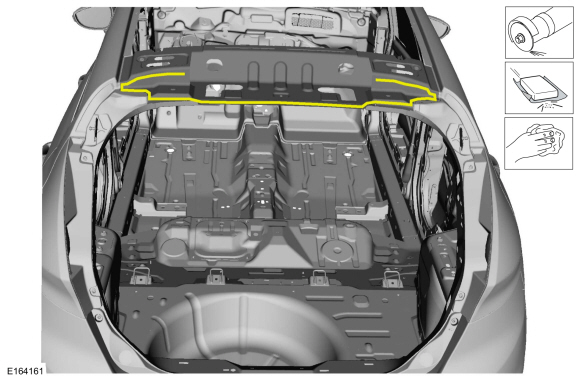

1. Выровняйте места сварки и удалите герметик.
   Используйте общее оборудование: измельчитель

1. Выровняйте места сварки и удалите герметик.
   Используйте общее оборудование: измельчитель

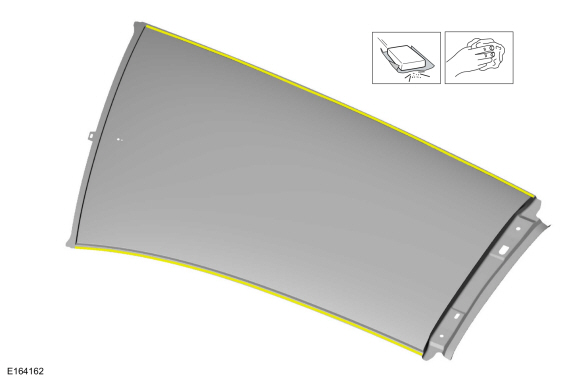

1. Отшлифуйте, чтобы удалить электронное покрытие, указанное на новой панели крыши.

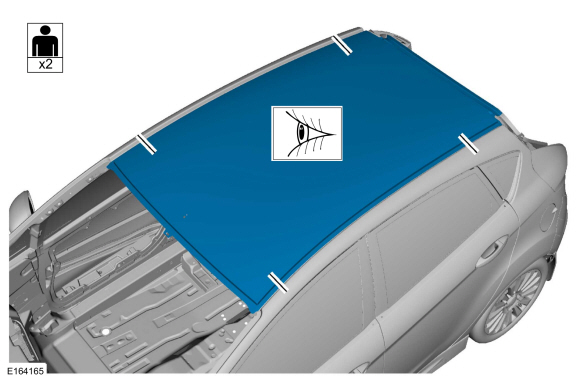

1. С помощью помощника установите, правильно выровняйте и отметьте панель крыши относительно автомобиля.


1. С помощью помощника снимите панель крыши.

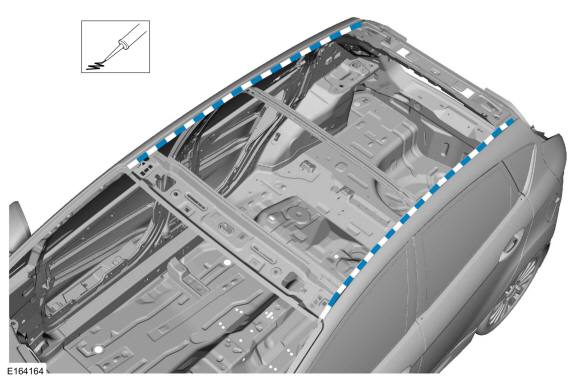

1. Нанесите клей.
   Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055

1. ПРИМЕЧАНИЕ: Не поднимайте потолочную панель после установки. Если требуется изменить положение, сдвиньте панель крыши в положение, чтобы уменьшить возможность разрыва клеевого соединения.

   С помощью помощника установите и выровняйте панель крыши.


1. ПРИМЕЧАНИЕ: Не удаляйте излишки клея. Разгладьте швы, чтобы они действовали как герметик.

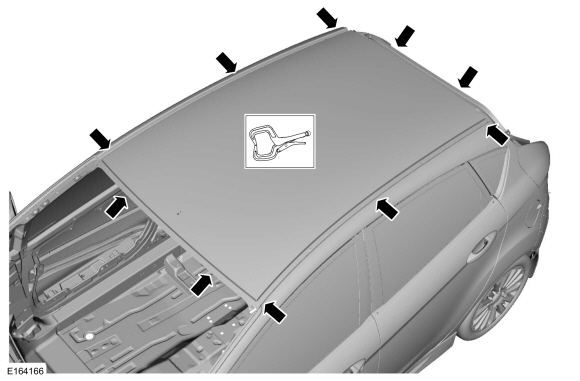

   Плотно зажмите (не повредив) панель крыши.
   Используйте общее оборудование: плоскогубцы с фиксатором

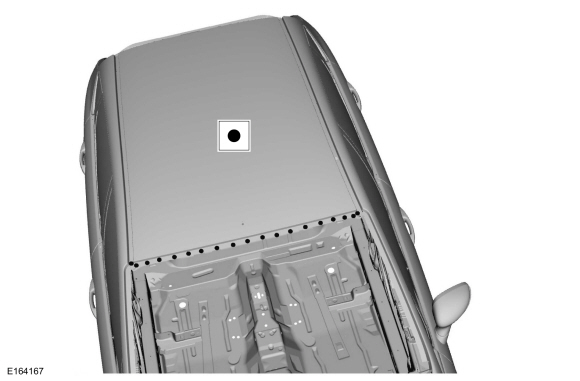

1. Точечная сварка задней области коллектора.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

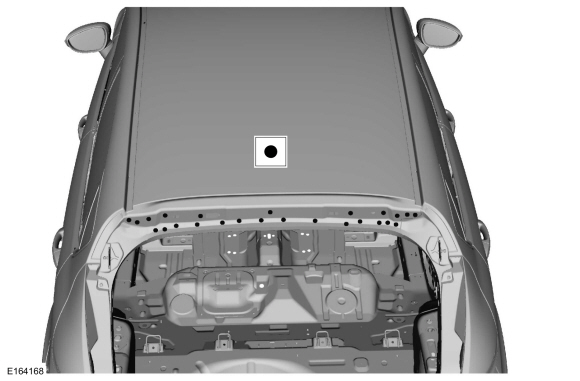

1. Точечная сварка задней области коллектора.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

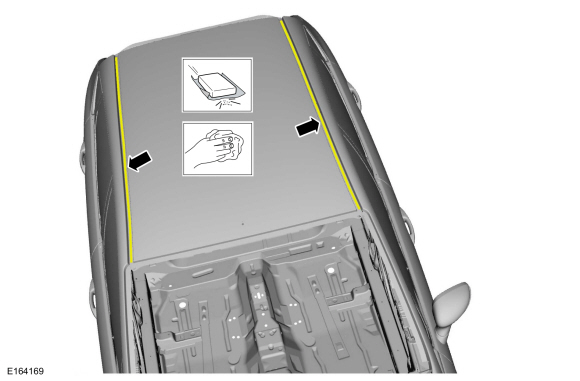

1. Отшлифуйте и очистите фланцы желобов крыши.


1. Нанесите грунтовку, одобренную Ford, как указано.

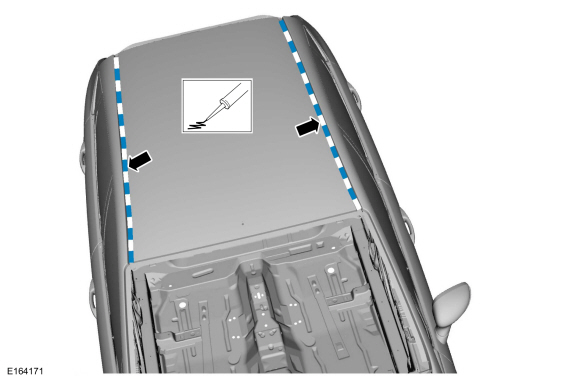

1. Нанесите герметик для швов на фланцы желобов крыши.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Окрасьте всю зону ремонта, используя одобренную Ford систему окраски и стандартные методы окраски.

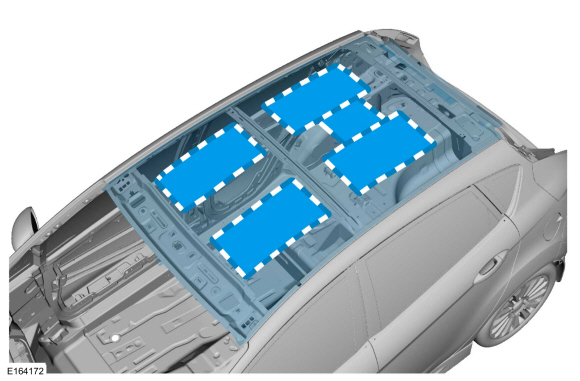

1. Установите прокладки из бутиловой мастики NVH (приобретаются на месте).


1. Нанесите эластичный вспененный герметик NVH на дуги крыши.
   Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121

1. Установите боковую шторку безопасности.
   См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).


1. Установите антенну.
   См.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).


1. Установите ветровое стекло.
   См.: Ветровое стекло (501-11 Стекло, Рамы и механизмы, Снятие и установка).


1. Установите хедлайнер.
   См.: Потолок — 5-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Установите заднюю дверь.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).


1. Установите молдинги канавы крыши.


1. Выровняйте заднюю дверь.
   См.: Выравнивание задней поднимающейся двери (501-03 Закрытие кузова, Общие процедуры).


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
