Ford Fusion: Ремонт листового металла задней части / Задняя панель и усиление. Снятие и установка

Руководство по обслуживанию Ford Fusion 2013–2020 гг. / Кузов и краска / Кузов и краска / Ремонт задней части листового металла / Задняя панель и усиление. Снятие и установка

Специальные инструменты) / Общее оборудование

Пистолет горячего воздуха
Сверло 8 мм
Сварочное оборудование MIG/MAG
Сверло для точечной сварки
Плоскогубцы

Материалы

Имя Спецификация
Клей для склеивания металлов
ТА-1, ТА-1-Б, 3М™ 08115, LORD Fusor® 108B 		-
Герметик для швов
ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM 		-

Удаление

  1. Ford Fusion. Back Panel and Reinforcement. Removal and Installation ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

    Удалите следующие элементы.
    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
    См.: Задний бампер (501-19 Бамперы, снятие и установка).
    См.: Задний фонарь в сборе — 4-дверный (417-01 Наружное освещение, снятие и установка).
  1. Снимите обивку багажника.
  1. Переместите ковер и жгут проводов подальше от рабочей зоны.

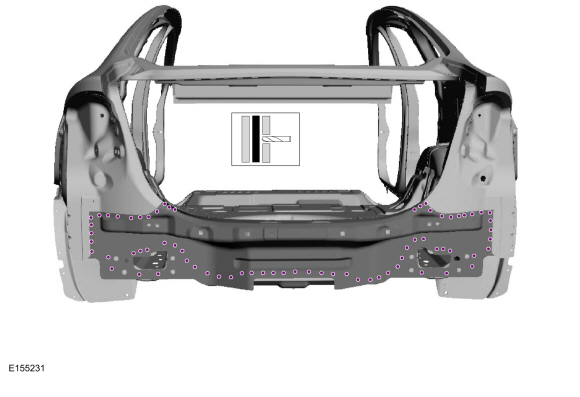

  1. Просверлите точечные сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
Ford Fusion. Back Panel and Reinforcement. Removal and Installation

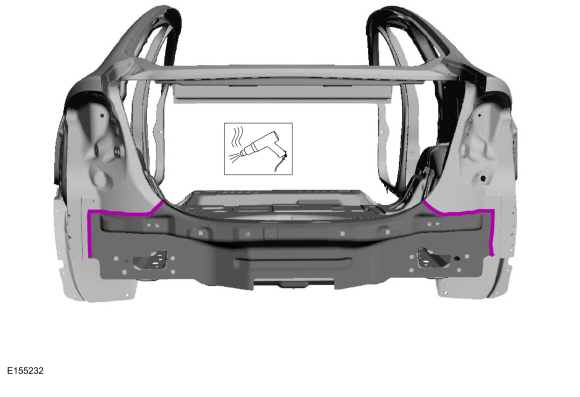

  1. Разорвите клеевое соединение.
    Используйте общее оборудование: фен.
Ford Fusion. Back Panel and Reinforcement. Removal and Installation
  1. Снимите заднюю панель и усиление.
Ford Fusion. Back Panel and Reinforcement. Removal and Installation

Монтаж

  1. Ford Fusion. Back Panel and Reinforcement. Removal and Installation ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).

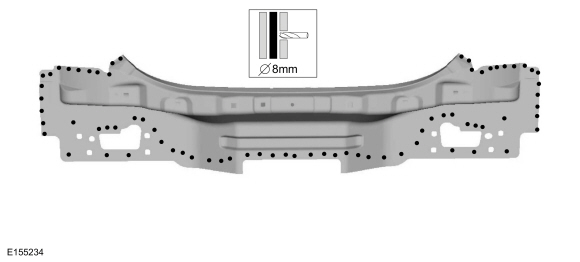

  1. Просверлите отверстия в сменной арматуре задней панели для сварки электрозаклепками.
    Используйте общее оборудование: сверло 8 мм.
Ford Fusion. Back Panel and Reinforcement. Removal and Installation

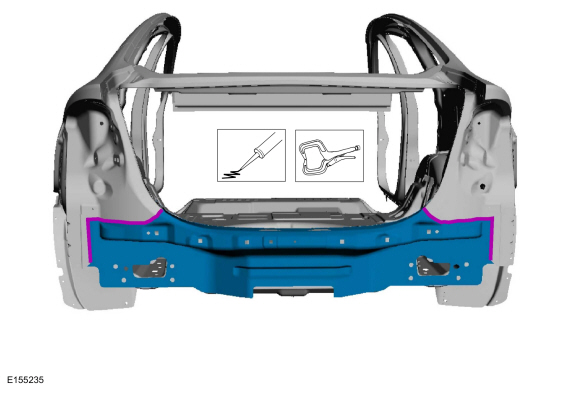

  1. Нанесите клей, установите заднюю панель и усиление и зафиксируйте их зажимами.
    Используйте общее оборудование: плоскогубцы с фиксатором
    Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B
Ford Fusion. Back Panel and Reinforcement. Removal and Installation

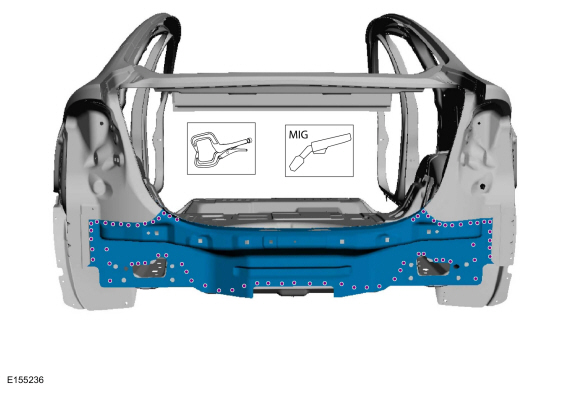

  1. Установите сварные швы.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG
    Используйте общее оборудование: плоскогубцы с фиксатором
Ford Fusion. Back Panel and Reinforcement. Removal and Installation
  1. Обработайте область ремонта, используя стандартные процедуры отделки металла.
  1. Герметизация швов: Все швы должны быть загерметизированы до производственного уровня.
    Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
  1. Выполните повторную окраску с использованием системы окраски, одобренной Ford.
  1. Восстановить защиту от коррозии.
    См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
  1. Переместите жгут проводов и ковер.
  1. Установите следующие элементы.
    См.: Задний бампер (501-19 Бамперы, снятие и установка).
    См.: Задний фонарь в сборе — 4-дверный (417-01 Наружное освещение, снятие и установка).
