Ford Fusion: дополнительная система пассивной безопасности / модуль управления энергией аккумулятора B (BECMB). Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Процесс PMI должен начинаться с установленной текущей версии BECMB. Если текущий BECMB не отвечает на диагностический инструмент сканирования, инструмент может запросить исполнительные данные как часть ремонта.

   С помощью диагностического сканера начните процесс PMI для BECMB, следуя инструкциям на экране.


1. ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Зажигание должно оставаться ВЫКЛЮЧЕННЫМ до тех пор, пока не будет произведен ремонт. полный. Несоблюдение этого указания может привести к серьезным травмы или смерть в случае случайного срабатывания.

   Если неисправность SRS присутствует, перейдите к шагу 3. В противном случае выключите зажигание, подождите не менее одной минуты и перейдите к шагу 4.


1. Обесточьте SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).

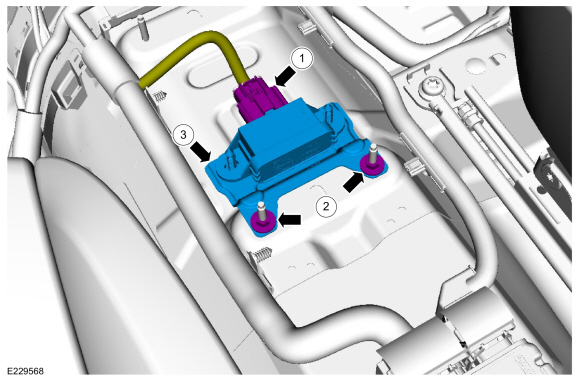

1. 1. Отсоедините электрический разъем.

   2. Удалите орехи.
      Крутящий момент: 19 фунтов на дюйм (2,2 Нм)
   3. Снимите BECMB и кронштейн.


1. Снимите фиксаторы штифтового типа и отделите BECMB от кронштейна.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Если SRS был обесточен, повторно включите SRS. Для нового BECMB не подтверждайте SRS в настоящее время.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового BECMB.

   С помощью диагностического сканера завершите процесс PMI для BECMB, следуя инструкциям на экране.


1. • Если был установлен новый BECMB, подтвердите SRS. следующим образом: Включите зажигание из положения ON в положение OFF. Подождите 10 секунд, затем снова включите зажигание и следите за индикатором предупреждения о подушке безопасности. с установленными модулями подушек безопасности. Предупреждающий индикатор подушки безопасности горит непрерывно в течение примерно 6 секунд, а затем гаснет. При наличии неисправности SRS контрольный индикатор подушек безопасности либо не загорается, либо горит постоянно, либо мигает.

   • Мигание может не происходить примерно до 30 секунд после включения зажигания. Это время, необходимое RCM для завершения тестирования SRS. Если индикатор предупреждения о подушке безопасности не работает, а система SRS неисправность, звучит звуковой сигнал в виде 5 наборов по 5 гудков. Если это В случае возникновения неисправности диагностируйте и устраняйте неисправности индикатора подушек безопасности и любые неисправности системы SRS.
