Ford Fusion: Ремонт передней части кузова из листового металла / Усиление панели фартука крыла. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   Соблюдайте меры предосторожности для здоровья и безопасности.
   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. Удалите следующие элементы.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Батарейный отсек (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).

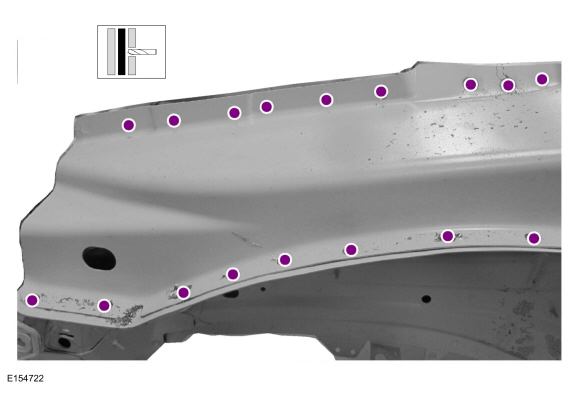

1. Просверлите точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

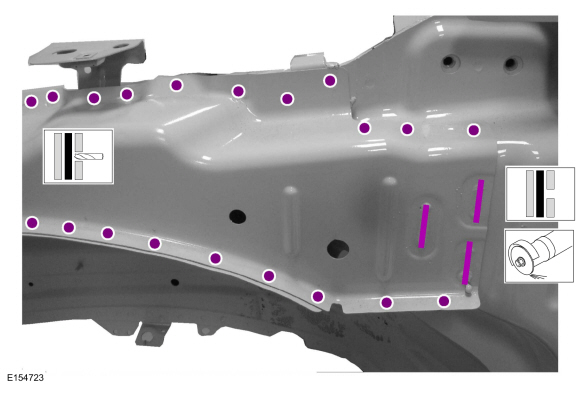

1. Зашлифовать сварные швы на задней полке панели усиления перрона и удалить точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки
   Используйте общее оборудование: измельчитель

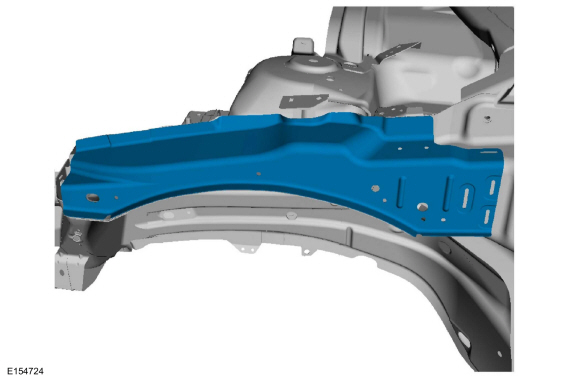

1. Снимите усиливающую панель фартука крыла.

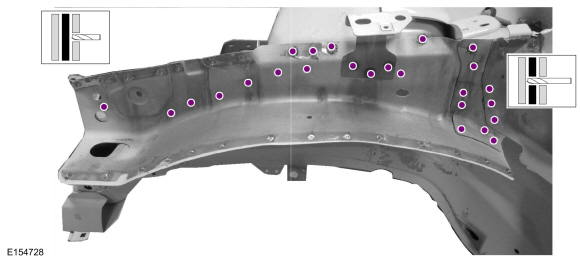

1. Просверлите точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. Снимите усилитель фартука крыла и кронштейн.


Монтаж

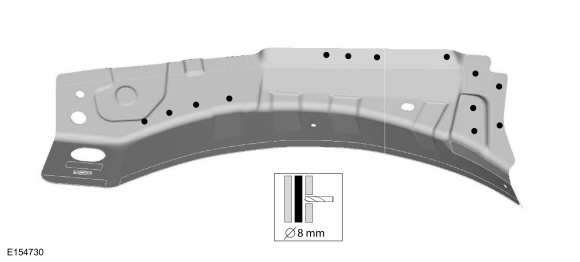

1. Просверлите дюбелем отверстия в сменной панели.
   Используйте общее оборудование: сверло 8 мм.

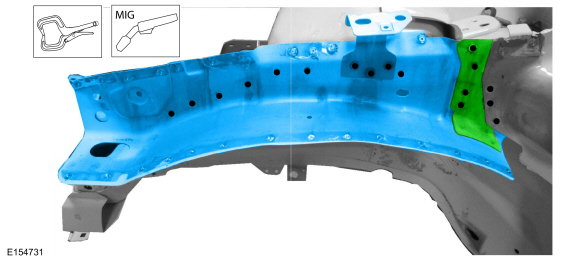

1. Установите и приварите заклепками усилительный кронштейн фартука крыла.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG
   Используйте общее оборудование: плоскогубцы с фиксатором

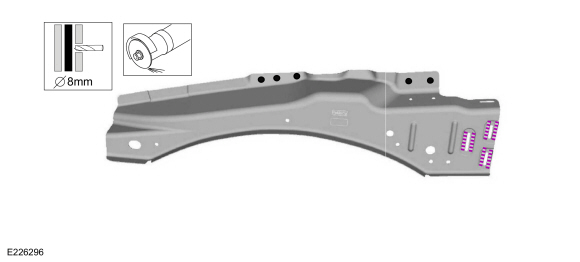

1. Просверлите отверстия для сварки пробками и вырежьте канавки для сварки швов в заменяемой панели.
   Используйте общее оборудование: сверло 8 мм.
   Используйте общее оборудование: сферический резак

1. Установите усиливающую панель фартука крыла и сварные швы.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

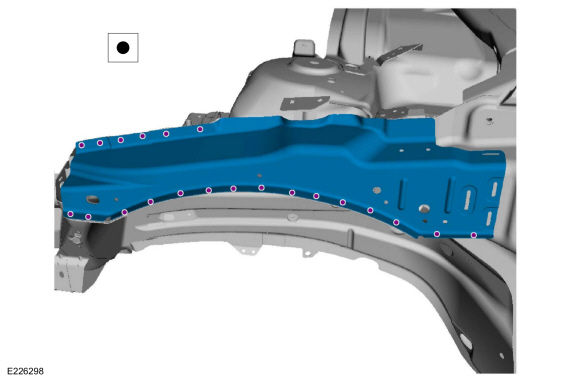

1. Установить точечную сварку.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

1. Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Окрасьте место ремонта с помощью системы окраски, одобренной Ford.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Установите следующие элементы.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Батарейный отсек (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Выравнивание передней двери (501-03 Закрытие кузова, Общие процедуры).
