Ford Fusion: Система климат-контроля — Общая информация / Проверка герметичности радиатора отопителя — Автомобили с: хладагентом R1234YF. Общие процедуры

осмотр

1. ПРИМЕЧАНИЕ: Утечка охлаждающей жидкости в шланге отопителя может трубка сердечника отопителя к сердечнику отопителя и выглядит как утечка в отопителе основной.

   Осмотрите на наличие признаков утечки охлаждающей жидкости из шланга отопителя к креплениям радиатора отопителя.


1. ПРИМЕЧАНИЕ: Хомуты пружинного типа установлены как оригинальные оборудование. Установка и затягивание неуказанных хомутов может вызвать утечку в месте соединения шланга отопителя и повредить сердцевину отопителя.

   Проверьте целостность хомутов шлангов отопителя.


1. Слейте охлаждающую жидкость из системы охлаждения. Ссылаться на Процедура слива, заполнения и удаления воздуха из системы охлаждения в группе 303.


1. Отсоедините шланги отопителя от радиатора отопителя.


1. Установите короткий отрезок шланга отопителя длиной примерно 101 мм (4 дюйма) на каждую трубку сердечника отопителя.

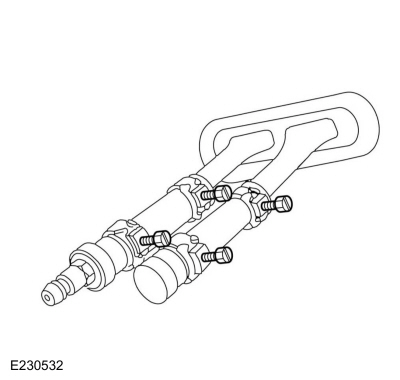

1. Заполните сердцевину отопителя и шланги отопителя водой и установите заглушку (221373) и переходник (221374) от Тестовый комплект. Закрепите шланги отопителя, заглушку и переходник с помощью хомутов.


1. Подсоедините узел насоса и манометра из комплекта для проверки давления к адаптеру.

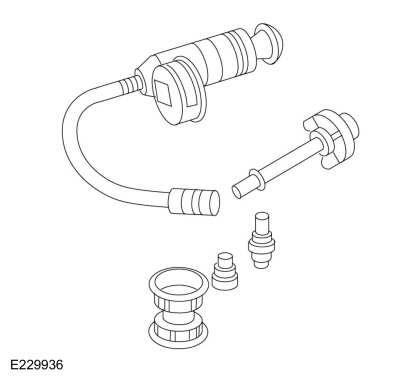

   • 014-R1072 Комплект для проверки давления в радиаторе


1. Закройте выпускной клапан в основании манометра. Подайте воздух под давлением 138 кПа (20 фунтов на кв. дюйм) в радиатор отопителя.


1. Наблюдайте за манометром не менее 3 минут.


1. Если давление падает, проверьте соединения шлангов отопителя. к трубкам радиатора отопителя на наличие утечек. Если шланги отопителя не текут, заменить сердцевину отопителя.
