Ford Fusion: Звуковой сигнал / звуковой сигнал. Диагностика и тестирование

Руководство по обслуживанию Ford Fusion 2013–2020 гг. / Электрический / Контрольно-измерительные приборы и системы оповещения / Рог / Рог. Диагностика и тестирование

Диаграмма кодов неисправности

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


млрд кубометров Диаграмма кодов неисправности


код неисправности Описание Действия
B1323:11 Выключатель звукового сигнала: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту B
B1C55:12 Реле звукового сигнала: короткое замыкание на батарею ПЕРЕЙТИ к пинпойнт-тесту А
B1C55:14 Реле звукового сигнала: короткое замыкание на массу или обрыв
  • Если звуковой сигнал не работает, ПЕРЕЙДИТЕ к тесту определения местоположения A.
  • Если звуковой сигнал всегда включен, ПЕРЕЙДИТЕ к тесту определения местоположения B.

Таблица симптомов

Таблица симптомов: звуковой сигнал

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица симптомов


Состояние Возможные источники Действия
Рог не работает
  • См. Точный тест
  • ПЕРЕЙТИ к пинпойнт-тесту А
Рог всегда включен
  • См. Точный тест
  • ПЕРЕЙТИ к точечному тесту B

Точные тесты


Ford Fusion. Horn. Diagnosis and Testing ТОЧНЫЙ ТЕСТ А: СИГНАЛ НЕ РАБОТАЕТ

Информацию о схемах и разъемах см. в ячейке 44 электрических схем.

Нормальная работа и неисправности

ССЫЛКА на: Звуковой сигнал (413-06 Звуковой сигнал) .

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМ B1C55:12 Реле звукового сигнала: короткое замыкание на батарею Устанавливается, когда BCM обнаруживает короткое замыкание на напряжение в цепи управления реле звукового сигнала.
БКМ B1C55:14 Реле звукового сигнала: короткое замыкание на массу или обрыв Устанавливается, когда BCM обнаруживает обрыв в цепи управления реле звукового сигнала.

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Клокспринг
  • Рог
  • Реле звукового сигнала
  • БДЖБ
  • Руль
  • Подушка безопасности водителя (выключатель звукового сигнала)
  • млрд кубометров

Визуальный осмотр и предварительная проверка

  • Проверьте предохранитель BJB 48 (20 А) (гибрид) или 50 (20 А) (кроме гибрида) и убедитесь, что он в порядке.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
A1 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫВОД С ИСПОЛЬЗОВАНИЕМ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) HORN_RELAY PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА)
  • Зажигание включено.
  • С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).
  • Выберите активную команду BCM HORN_RELAY PID и подайте команду на включение и выключение звуковых сигналов.

Звучит ли звуковой сигнал при команде ON?
Да ПЕРЕЙТИ к A9
Нет ПЕРЕЙТИ к A2

A2 ПРОВЕРЬТЕ РЕЛЕ СИГНАЛА
  • Зажигание ВЫКЛ.
  • Отсоедините реле звукового сигнала.
  • Установите заведомо исправное реле.
  • Проверьте сирену на нормальную работу.

Горн работает?
Да СНИМИТЕ заведомо исправное реле. УСТАНОВИТЕ новое реле звукового сигнала.
Нет СНЯТЬ заведомо исправное реле и ПЕРЕСТАНОВИТЬ оригинальное реле. ПЕРЕЙТИ к A3

A3 ПРОВЕРЬТЕ СИГНАЛ
  • Зажигание ВЫКЛ.
  • Отключить Рог C1101 .
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1101-1 Ford Fusion. Horn. Diagnosis and Testing C1101-2
  • Нажмите переключатель звукового сигнала.

Загорается ли контрольная лампа при нажатом выключателе звукового сигнала?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый звуковой сигнал.
СМ.: Звуковой сигнал (413-06 Звуковой сигнал, Снятие и установка).
Нет ПЕРЕЙТИ на А4

A4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА РЕЛЕ СИГНАЛА
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод

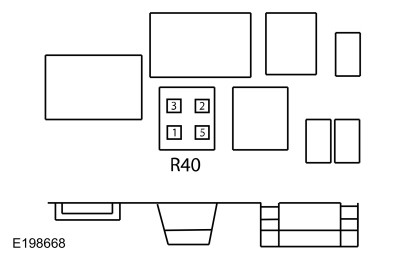

    Ford Fusion. Horn. Diagnosis and Testing Гнездо контакта реле звукового сигнала 2 Ford Fusion. Horn. Diagnosis and Testing Земля
    Ford Fusion. Horn. Diagnosis and Testing Гнездо контакта реле звукового сигнала 3 Ford Fusion. Horn. Diagnosis and Testing Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к A5
Нет УБЕДИТЕСЬ, что предохранитель BJB 48 (20 А) (гибридный) или 50 (20 А) (кроме гибридного) исправен. Если все в порядке, ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей эта проблема, УСТАНОВИТЕ новый BJB.
Если не в порядке, ОБРАЩАЙТЕСЬ к электрическим схемам, чтобы определить возможные причины короткого замыкания.

A5 ПРОВЕРЬТЕ ВЫХОД РЕЛЕ СИГНАЛА
  • Соединять:
    Положительный вывод Измерение/действие Отрицательный вывод
    Ford Fusion. Horn. Diagnosis and Testing Гнездо контакта реле звукового сигнала 3 Ford Fusion. Horn. Diagnosis and Testing Ford Fusion. Horn. Diagnosis and Testing Гнездо контакта реле звукового сигнала 5
  • Удалите плавкую перемычку.

Звучит рог?
Да ПЕРЕЙТИ на A7
Нет ПЕРЕЙТИ к A6

A6 ПРОВЕРЬТЕ ВЫХОДНУЮ ЦЕПЬ РЕЛЕ СИГНАЛА НА ОБРЫВ
  • Отсоедините звуковой сигнал C1101 .
  • Отключить БДЖБ C1035B (кроме гибридных).
  • Отключить БДЖБ C1035A (гибрид).
  • Мера:

    Кроме гибрида


    Положительный вывод Измерение/действие Отрицательный вывод
    C1101-2 Ford Fusion. Horn. Diagnosis and Testing C1035B-50

    Гибридный


    Положительный вывод Измерение/действие Отрицательный вывод
    C1101-2 Ford Fusion. Horn. Diagnosis and Testing C1035A-46

Сопротивление меньше 3 Ом?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей эта проблема, УСТАНОВИТЕ новый BJB.
Нет ОТРЕМОНТИРУЙТЕ цепь.

A7 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ СИГНАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Отключить млрд кубометров C2280C .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    Гнездо контакта реле звукового сигнала 1 Ford Fusion. Horn. Diagnosis and Testing Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ к A8

A8 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ СИГНАЛА НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    Гнездо контакта реле звукового сигнала 1 Ford Fusion. Horn. Diagnosis and Testing C2280C-20

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к A14
Нет ОТРЕМОНТИРУЙТЕ цепь.

A9 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ СИГНАЛА
  • Зажигание ВЫКЛ.
  • Отключить SCCM C2414A .
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2414A-1 Ford Fusion. Horn. Diagnosis and Testing Земля
  • Удалите плавкую перемычку.

Звучит ли звуковой сигнал при подключении перемычки?
Да ПЕРЕЙТИ к A11
Нет ПЕРЕЙТИ к A10

A10 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ СИГНАЛА НА ОБРЫВ
  • Отключить млрд кубометров C2280G .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2414A-1 Ford Fusion. Horn. Diagnosis and Testing C2280G-18

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к A14
Нет ОТРЕМОНТИРУЙТЕ цепь.

A11 ПРОВЕРЬТЕ ЦЕПЬ МАССА ЧАСОВОЙ ПРУЖИНЫ НА ОБРЫВ
  • Отсоедините часовую пружину C218A. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C218A-4 Ford Fusion. Horn. Diagnosis and Testing Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ цепь.

A12 ИЗОЛЯЦИЯ ВЫКЛЮЧАТЕЛЯ СИГНАЛА
  • Соединять SCCM C2414A .
  • Подключить часовую пружину C218A .
  • Снимите подушку безопасности водителя.
    СМ.: Подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C217-1 Ford Fusion. Horn. Diagnosis and Testing C217-2
  • Удалите плавкую перемычку.

Звучит ли звуковой сигнал при подключении перемычки?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новую подушку безопасности водителя (включая выключатель звукового сигнала).
СМ.: Подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).
Нет ПЕРЕЙДИТЕ к A13

A13 ПРОВЕРЬТЕ РАБОТУ СИГНАЛА ПРИ ОТКЛЮЧЕННОМ ЖГУТЕ ПРОВОДОВ РУЛЕВОГО КОЛЕСА
  • Отсоедините часовую пружину C218B. .
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    Clockspring C218B, контакт 4, сторона компонентов Ford Fusion. Horn. Diagnosis and Testing Clockspring C218B, контакт 1, сторона компонентов
  • Удалите плавкую перемычку.

Звучит ли звуковой сигнал при подключении перемычки?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новое рулевое колесо (включая рулевое колесо жгут проводов).
СМ.: Рулевое колесо (211-04 Рулевая колонка, снятие и установка).
Нет ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новую часовую пружину.
СМ.: Часовая пружина (501-20B Дополнительная удерживающая система, снятие и установка). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если звуковой сигнал по-прежнему не работает, УСТАНОВИТЕ новый SCCM.
СМ.: Модуль управления рулевой колонкой (SCCM) (211-05 Электрические компоненты рулевого колеса и колонки, снятие и установка).

A14 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите разъемы BCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Установите реле звукового сигнала (если оно было снято ранее).
  • Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Ford Fusion. Horn. Diagnosis and Testing Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Horn. Diagnosis and Testing Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Ford Fusion. Horn. Diagnosis and Testing ТОЧНЫЙ ТЕСТ B: СИГНАЛ ВСЕГДА ВКЛЮЧЕН

Информацию о схемах и разъемах см. в ячейке 44 электрических схем.

Нормальная работа и неисправности

ССЫЛКА на: Звуковой сигнал (413-06 Звуковой сигнал) .

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМ B1323:11 Выключатель звукового сигнала: короткое замыкание на массу Устанавливается, когда BCM обнаруживает короткое замыкание на массу во входной цепи выключателя звукового сигнала.
БКМ B1C55:14 Реле звукового сигнала: короткое замыкание на массу или обрыв Этот DTC устанавливается, когда BCM обнаруживает короткое замыкание на массу в цепи управления реле звукового сигнала.

Возможные источники

  • Проводка, клеммы или разъемы
  • Клокспринг
  • Реле звукового сигнала
  • БДЖБ
  • Руль
  • Подушка безопасности водителя (выключатель звукового сигнала)
  • млрд кубометров
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
B1 ПРОВЕРЬТЕ ВЫХОД РЕЛЕ СИГНАЛА

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

  • Зажигание ВЫКЛ.
  • Отсоедините звуковой сигнал C1101 .
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1101-1 Ford Fusion. Horn. Diagnosis and Testing C1101-2
  • Отсоедините реле звукового сигнала.

Контрольная лампа продолжает гореть?
Да ПЕРЕЙТИ к B2
Нет ПЕРЕЙТИ к B3

B2 ПРОВЕРЬТЕ ВЫХОДНУЮ ЦЕПЬ РЕЛЕ СИГНАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Отключить БДЖБ C1035B (кроме гибридных).
  • Отключить БДЖБ C1035A (гибрид).

Контрольная лампа продолжает гореть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ к B3

B3 ПРОВЕРЬТЕ РЕЛЕ СИГНАЛА
  • Установите заведомо исправное реле.

Контрольная лампа продолжает гореть?
Да СНИМИТЕ заведомо исправное реле. ПЕРЕЙТИ к B4
Нет СНИМИТЕ заведомо исправное реле. УСТАНОВИТЕ новое реле звукового сигнала.

B4 ИЗОЛЯЦИЯ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВХОДНАЯ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ СИГНАЛА
  • Зажигание включено.
  • С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).
  • Контролируйте PID BCM HORN_SW.

Отображается ли статус PID OFF?
Да ПЕРЕЙДИТЕ к B5
Нет ПЕРЕЙДИТЕ к B7

B5 ИЗОЛЯЦИЯ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Зажигание ВЫКЛ.
  • Подключить реле звукового сигнала.
  • Отключить млрд кубометров C2280C .

Контрольная лампа продолжает гореть?
Да ПЕРЕЙДИТЕ к B6
Нет ПЕРЕЙТИ на B11

B6 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ СИГНАЛА ИЗ-ЗА КОРОТКОГО НА МАССУ
  • Отключить БДЖБ C1035A .

Контрольная лампа продолжает гореть?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей эта проблема, УСТАНОВИТЕ новый BJB.
Нет ОТРЕМОНТИРУЙТЕ цепь.

B7 ИЗОЛЯЦИЯ ВХОДНОЙ ЦЕПИ ВЫКЛЮЧАТЕЛЯ СИГНАЛА
  • Зажигание ВЫКЛ.
  • Подключить реле звукового сигнала.
  • Отключить SCCM C2414A .

Контрольная лампа продолжает гореть?
Да ПЕРЕЙДИТЕ к B8
Нет ПЕРЕЙДИТЕ к B9

B8 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВХОДНАЯ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ СИГНАЛА ИЗ-ЗА КОРОТКОГО ЗАМЫКАНИЯ НА ЗЕМЛЮ
  • Отключить млрд кубометров C2280G .

Контрольная лампа продолжает гореть?
Да ПЕРЕЙТИ на B11
Нет ПЕРЕЙДИТЕ к B9

B9 ИЗОЛЯЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ
  • Снимите подушку безопасности водителя.
    СМ.: Подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).
  • Соединять SCCM C2414A .

Контрольная лампа продолжает гореть?
Да ПЕРЕЙТИ на B10
Нет ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новую подушку безопасности водителя.
СМ.: Подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).

B10 ИЗОЛЯЦИЯ ПРОВОДКИ РУЛЕВОГО КОЛЕСА
  • Подключите часовую пружину C218B.

Контрольная лампа продолжает гореть?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новую часовую пружину.
СМ.: Часовая пружина (501-20B Дополнительная удерживающая система, снятие и установка). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если контрольная лампа продолжает гореть, УСТАНОВИТЕ новый SCCM.
СМ.: Модуль управления рулевой колонкой (SCCM) (211-05 Электрические компоненты рулевого колеса и колонки, снятие и установка).
Нет ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новое рулевое колесо (включая рулевое колесо жгут проводов).
СМ.: Рулевое колесо (211-04 Рулевая колонка, снятие и установка).

B11 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите разъемы BCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Подключите звуковой сигнал C1101.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Ford Fusion. Horn. Diagnosis and Testing Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Horn. Diagnosis and Testing Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


Звуковой сигнал — работа системы и описание компонентов. Описание и работа

Работа системы Схема системы Элемент Описание 1 БДЖБ 2 Реле звукового сигнала 3 Переключатель звукового сигнала 4 Клокспринг 5 SCCM 6 млрд кубометров 7 Рог Роговая операция Переключатель звукового сигнала состоит из 2 наборов контактов, разделенных пружинами...

Рог. Снятие и установка

Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут включать сведения об установке. Снимите кожух бампера. См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка)...

Дополнительная информация:

Руководство по обслуживанию Ford Fusion 2013–2020: отключение и подключение аккумуляторной батареи. Общие процедуры


Отключить ПРИМЕЧАНИЕ: Снятие отрицательного провода заземления аккумуляторной батареи с опоры левой стойки не приведет к отключению электрической системы автомобиля. ПРИМЕЧАНИЕ: Когда батарея отключена и подключена, некоторые аномальные симптомы вождения могут возникать, пока автомобиль заново учится адаптивная стратегия...

Ford Fusion 2013–2020 Руководство по техническому обслуживанию: Компрессор кондиционера (A/C) — 1,5 л EcoBoost (118 кВт/160 л.с.) — I4. Снятие и установка


Удаление УВЕДОМЛЕНИЕ: При снятии или установке компонентов, колпачка, ленты или иным образом соответствующим образом защитить все отверстия и трубы/фитинги для предотвратить попадание грязи или других загрязнений. Снимите колпачки, скотч и другие защитные материалы перед установкой...

Категории

Использование ремней безопасности во время беременности

ВНИМАНИЕ: Всегда ездите и ведите со спинкой сиденья в вертикальном положении и правильно пристегните ремень безопасности. Установите коленную часть ремня безопасности плотно и низко поперек бедра. Расположите плечевую часть ремень безопасности через грудь. Беременная женщины должны следовать этой практике. Видеть следующий рисунок.

Ford Fusion. Using Seatbelts During Pregnancy

читать далее
