Ford Fusion: Информационно-развлекательная система — Общая информация — Автомобили с: SYNC 3 / Информационно-развлекательная система — Расположение компонентов. Описание и работа
ПРИМЕЧАНИЕ: Доступные конфигурации динамиков показаны первыми. оставшиеся скрытые компоненты системы аудио / SYNC и различные прокладки кабелей следуйте конфигурациям динамиков.
ПРИМЕЧАНИЕ: Некоторые автомобили могут быть оснащены не всеми показанными дополнительными компонентами.

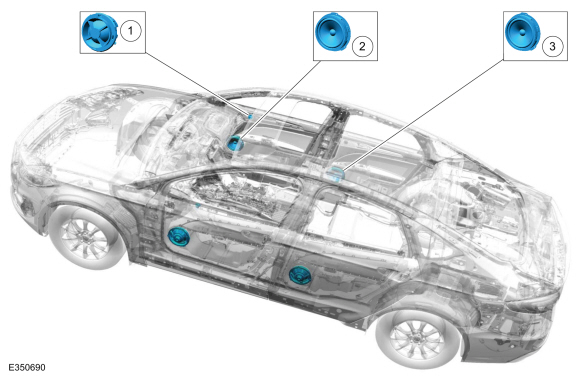

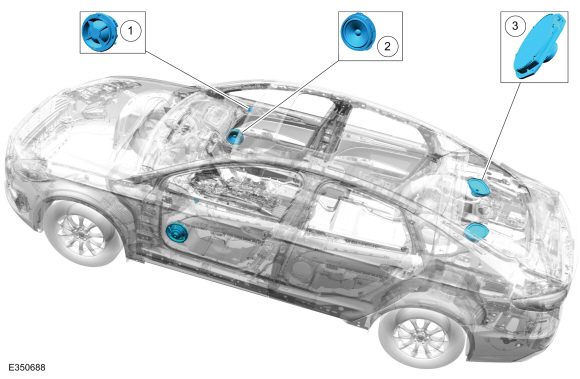

Система с 4 и 5 динамиками — полиция
| Элемент | Описание |
|---|---|
| 1 | Левый/правый твитеры в передних дверях |
| 2 | Низкочастотные динамики левой/правой передней двери |
| 3 | Левый/правый динамик в полке (обычно устанавливается только один) |

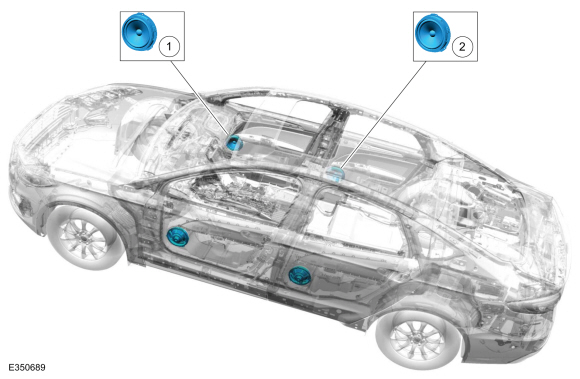

4 акустическая система
| Элемент | Описание |
|---|---|
| 1 | Низкочастотные динамики левой/правой передней двери |
| 2 | Низкочастотные динамики левой/правой задней двери |
6 акустическая система
| Элемент | Описание |
|---|---|
| 1 | Левый/правый твитеры в передних дверях |
| 2 | Низкочастотные динамики левой/правой передней двери |
| 3 | Низкочастотные динамики левой/правой задней двери |

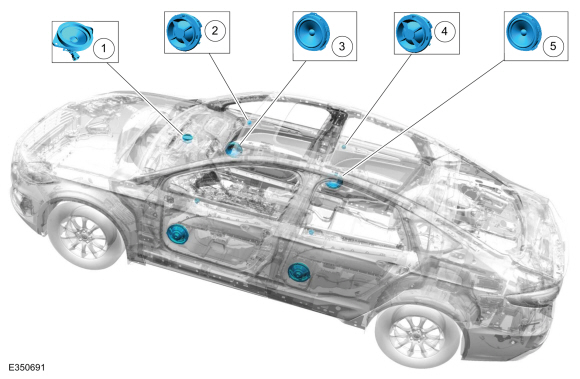

9 акустическая система
| Элемент | Описание |
|---|---|
| 1 | Центральный динамик приборной панели |
| 2 | Левый/правый твитеры в передних дверях |
| 3 | Низкочастотные динамики левой/правой передней двери |
| 4 | Левый/правый твитер в задней двери |
| 5 | Низкочастотные динамики левой/правой задней двери |

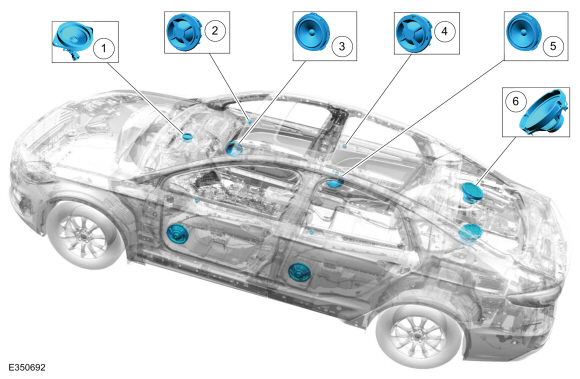

11 акустическая система
| Элемент | Описание |
|---|---|
| 1 | Центральный динамик приборной панели |
| 2 | Левый/правый твитеры в передних дверях |
| 3 | Низкочастотные динамики левой/правой передней двери |
| 4 | Левый/правый твитер в задней двери |
| 5 | Низкочастотные динамики левой/правой задней двери |
| 6 | Левый/правый сабвуфер |

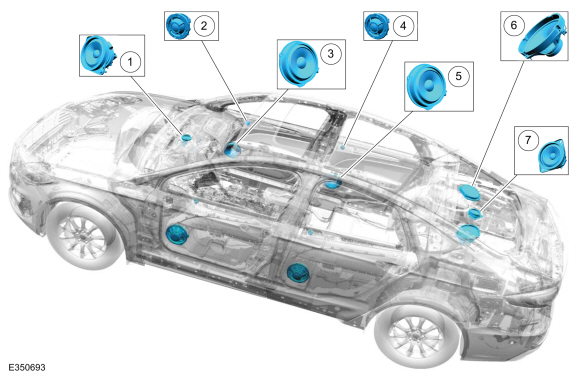

12 акустических систем
| Элемент | Описание |
|---|---|
| 1 | Центральный динамик приборной панели |
| 2 | Левый/правый твитеры в передних дверях |
| 3 | Низкочастотные динамики левой/правой передней двери |
| 4 | Левый/правый твитер в задней двери |
| 5 | Низкочастотные динамики левой/правой задней двери |
| 6 | Левый/правый сабвуфер |
| 7 | Центральный динамик полки для посылок |

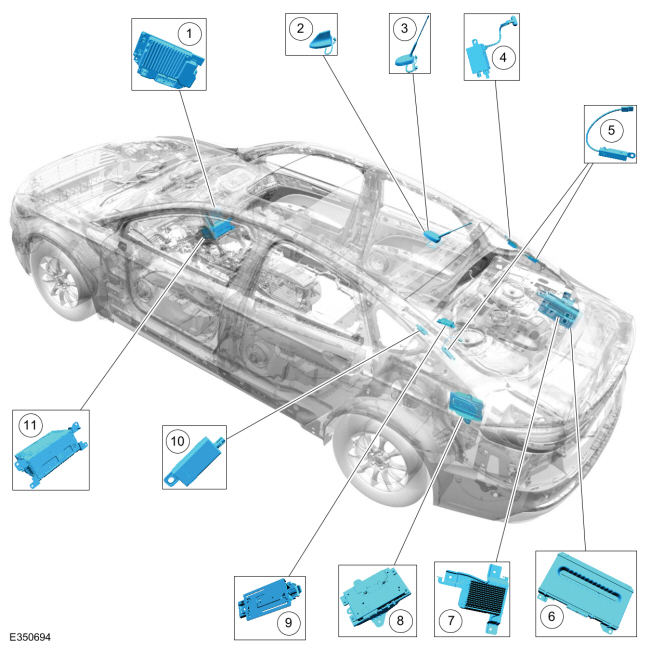

Скрытые компоненты системы Audio/SYNC
| Элемент | Описание |
|---|---|
| 1 | АПИМ |
| 2 | GPS/спутниковое радио/основная сотовая антенна (автомобили, оборудованные автомобильным Wi-Fi) |
| 3 | AM/ FM1/ GPS/спутниковая радиоантенна (автомобили нет оборудован автомобильным Wi-Fi) |
| 4 | Антенный усилитель AM/FM1 (автомобили, оснащенные автомобильным Wi-Fi) |
| 5 | Левый/правый шумовые фильтры |
| 6 | DSP |
| 7 | Усилитель сабвуфера |
| 8 | ТКУ |
| 9 | Вторичная сотовая антенна |
| 10 | Антенный усилитель FM2 |
| 11 | АКМ |

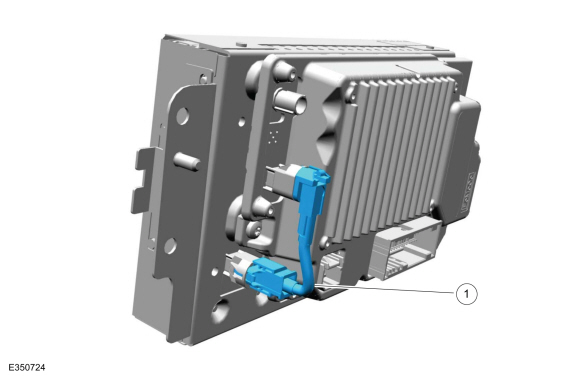

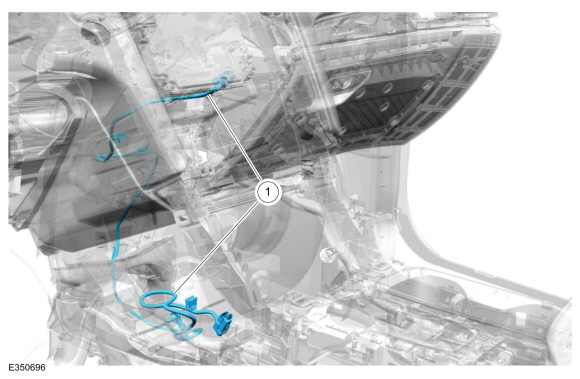

Прокладка кабеля LVDS — без сенсорного экрана
| Элемент | Описание |
|---|---|
| 1 | кабель LVDS |

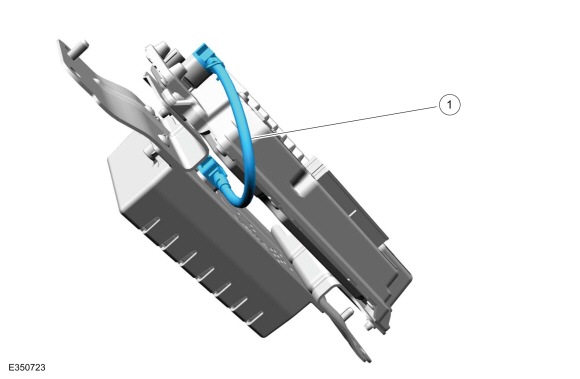

Прокладка кабеля LVDS — сенсорный экран
| Элемент | Описание |
|---|---|
| 1 | кабель LVDS |

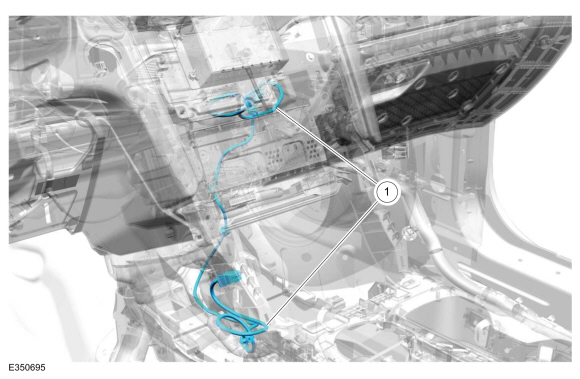

Прокладка USB-кабеля — без сенсорного экрана
| Элемент | Описание |
|---|---|
| 1 | USB-кабель |
Прокладка основного USB-кабеля — сенсорный экран
| Элемент | Описание |
|---|---|
| 1 | Основной USB-кабель |
Вторичная прокладка USB-кабеля — сенсорный экран
| Элемент | Описание |
|---|---|
| 1 | Дополнительный USB-кабель |

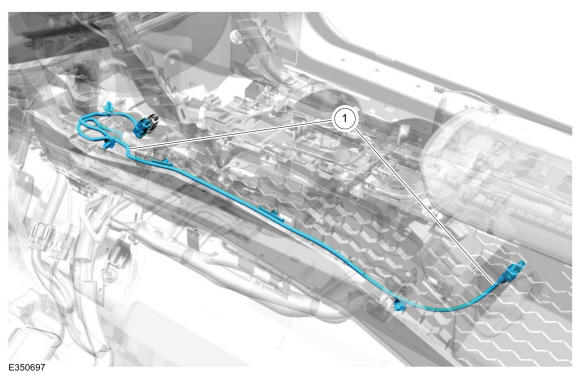

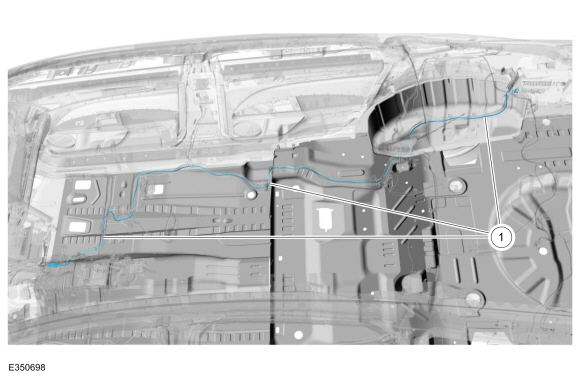

Прокладка кабелей задней автомобильной аудиошины (A2B)
| Элемент | Описание |
|---|---|
| 1 | Кабель задней автомобильной аудиошины (A2B) |

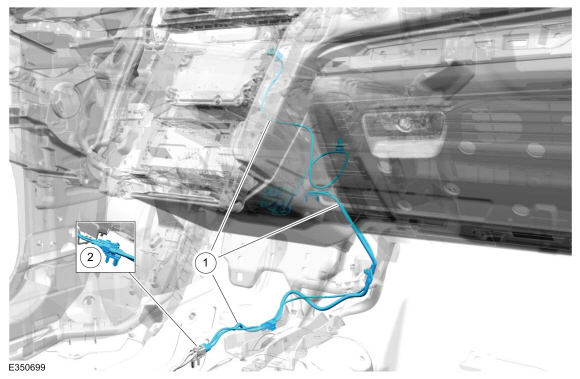

Передняя антенна AM/ FM1/ GPS/спутниковая радиоантенна Прокладка кабеля
| Элемент | Описание |
|---|---|
| 1 | Кабель передней антенны AM/FM1/GPS/спутникового радио |
| 2 | AM/FM1/GPS/спутниковая радиоантенна кабельное подключение в линию |

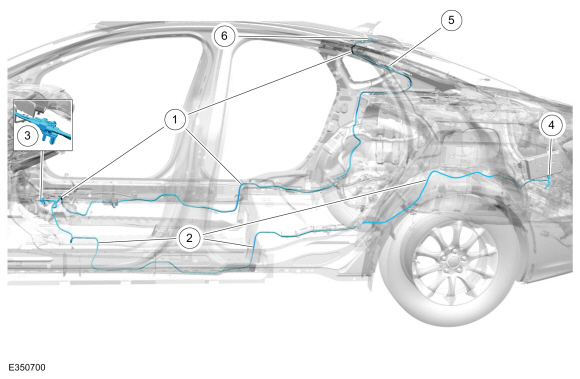

Задняя панель AM/FM1/GPS/спутниковое радио/основная сотовая антенна Прокладка кабеля
| Элемент | Описание |
|---|---|
| 1 | Задний кабель AM/FM1/GPS/спутниковое радио/антенна основной сотовой связи |
| 2 | Кабель первичной сотовой антенны |
| 3 | AM/FM1/GPS/спутниковая радиоантенна кабельное подключение в линию |
| 4 | Подключение кабеля первичной сотовой антенны к TCU |
| 5 | Подключение кабеля антенны AM/FM1 к антенному усилителю AM/FM1 |
| 6 | AM/ FM1/ GPS/спутниковое радио/основная сотовая антенна кабельное соединение с антенной на крыше |
Технические характеристики
Характеристики крутящего момента
Элемент
Нм
фунт-фут
фунт-дюйм
болты АКМ
2,5
-
22
Антенный болт
7
-
62
Винты APIM
1
-
9
болты DACMC
6
-
53
болты ЦСП
6
-
53
болты FCIM
2...
Информационно-развлекательная система - Работа системы и описание компонентов. Описание и работа
Работа системы
Схемы системы
Аудио система
*.sttxt {
видимость: скрытая;
}
*.stcalout {
видимость: видимая;
}
E350726
1
Антенна на крыше
2
АПИМ
3
млрд кубометров
4
АКМ
5
DSP
..
