Ford Fusion: задняя подвеска/нижний рычаг. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. УВЕДОМЛЕНИЕ: Датчик высоты задней подвески должен быть отсоединен от нижнего рычага перед обслуживанием подвески компонентов или повреждение датчика высоты подвески и/или автомобиля может возникнуть система динамической подвески. Датчик должен быть откалиброван после сборки.

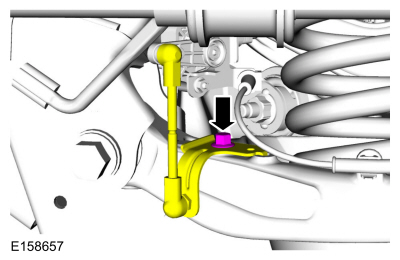

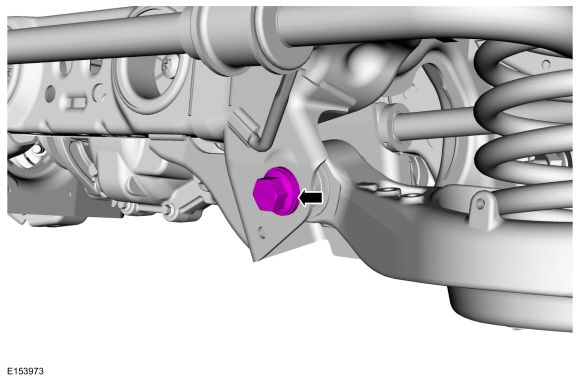

   Снимите болт кронштейна заднего датчика высоты и отложите кронштейн заднего датчика высоты в сторону.

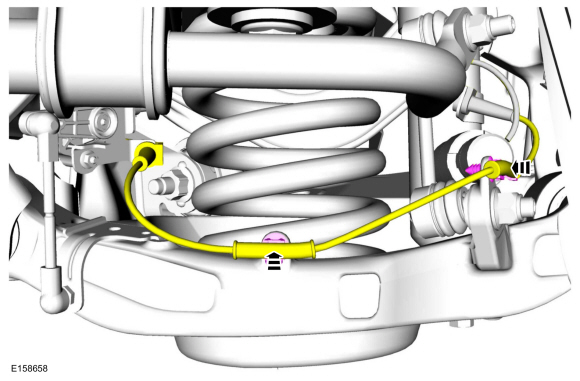

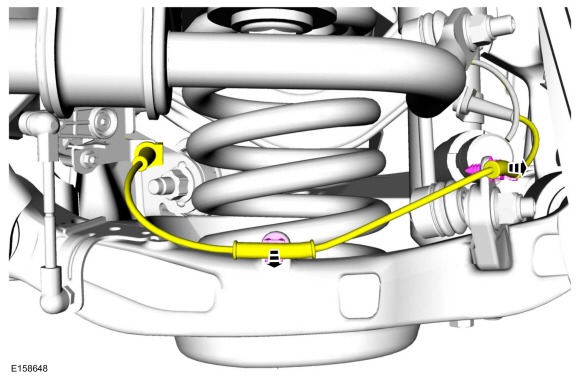

1. Отсоедините 2 фиксатора жгута проводов заднего датчика высоты.


1. УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Отказ от этих крепежные детали могут привести к значительным расходам на обслуживание. Используйте тот же или эквивалентные детали, если требуется замена. Не используйте замену часть менее качественного или замещающего дизайна. Затяните крепления, как указано.

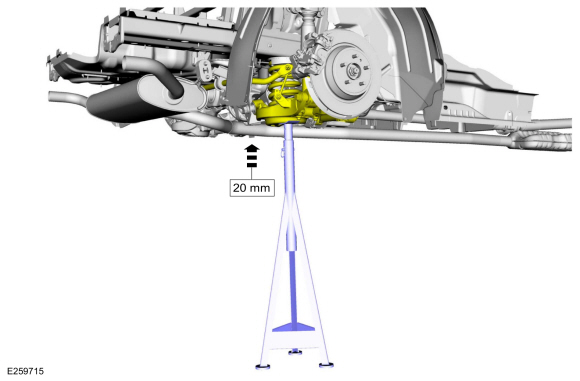

   Поднимите подвеску примерно на 20 мм от состояния отскока.
   Используйте общее оборудование: подставки для транспортных средств/осей.

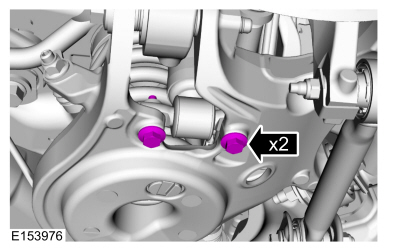

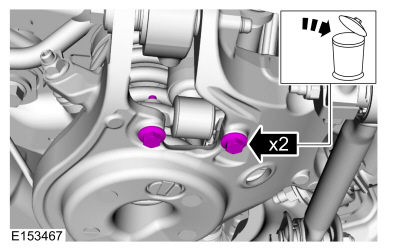

1. Снимите и выбросьте нижние болты заднего амортизатора.

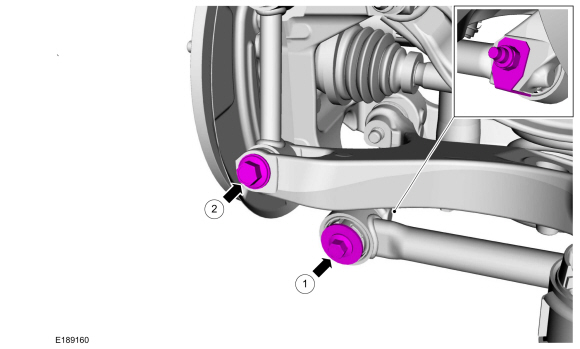

1. 1. Снимите болт вертикального соединения нижнего рычага с нижним рычагом.

   2. Снимите болт крепления схождения к поворотному кулаку и контргайку.

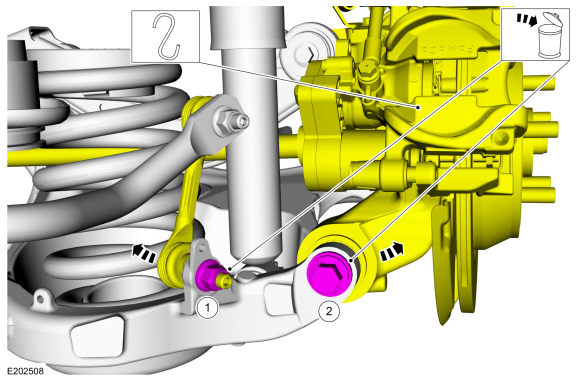

1. ПРИМЕЧАНИЕ: Убедитесь, что поворотный кулак поддерживается подходящими фиксирующими ремнями.



   1. Снимите и выбросьте нижнюю гайку тяги заднего стабилизатора поперечной устойчивости и отложите тягу заднего стабилизатора в сторону.

   2. Снимите и выбросьте болт крепления нижнего рычага к поворотному кулаку и отделите поворотный кулак от нижнего рычага.

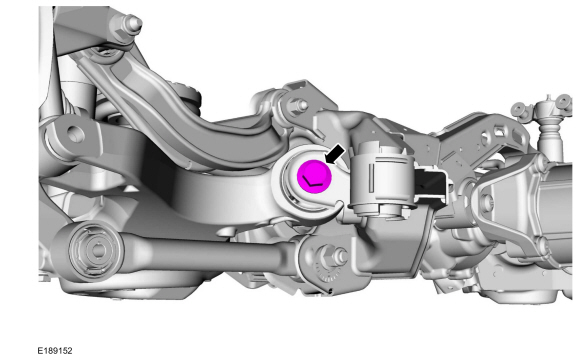

1. Снимите передний болт крепления нижнего рычага к подрамнику.


1. УВЕДОМЛЕНИЕ: Будьте особенно осторожны при обращении со сжатым пружина. Несоблюдение этой инструкции может привести к травме.

   ПРИМЕЧАНИЕ: Не допускайте падения задней пружины.

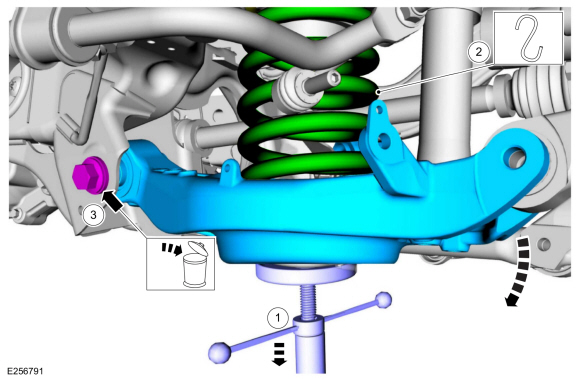

   1. Опустите подвеску, чтобы ослабить сжатие пружины.

   2. Снимите пружину, опустив нижний рычаг и расположив его в стороне.

   3. Снимите и выбросьте задний болт крепления нижнего рычага к раме и снимите нижний рычаг.
      Используйте общее оборудование: подставки для транспортных средств/осей.

Монтаж

1. ПРИМЕЧАНИЕ: Удерживайте пружину на месте при установке нижнего рычага.

   1. ПРИМЕЧАНИЕ: Прежде чем затягивать болт нижнего рычага, используйте домкрат, чтобы поднять заднюю подвеску до высоты дорожного просвета.

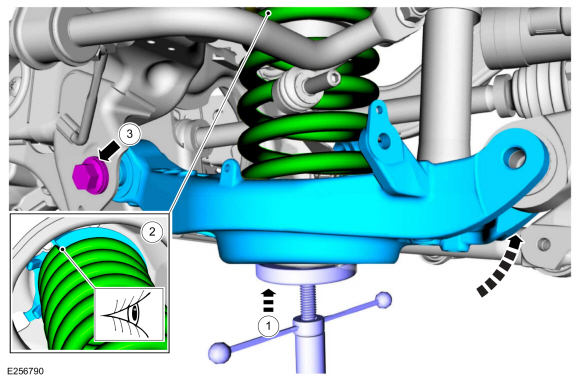

      Поместите домкрат под нижний рычаг и поднимите нижний рычаг в нужное положение.
      Используйте общее оборудование: подставки для транспортных средств/осей.

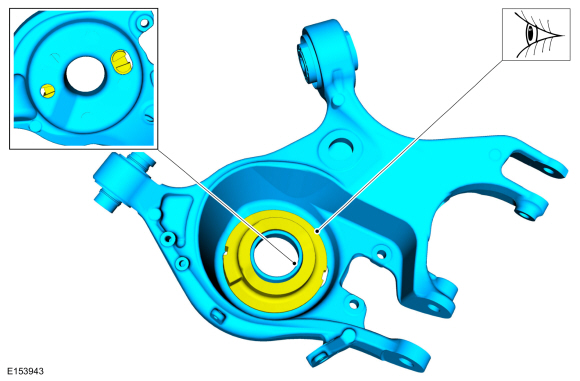

   2. ПРИМЕЧАНИЕ: Убедитесь, что верхняя опора пружины правильно расположена на верхней опоре пружины.

      Установите пружину в верхнее и нижнее седло пружины.


   3. ПРИМЕЧАНИЕ: На этом этапе затягивайте болт только от руки.

      Установите новый задний болт крепления нижнего рычага к раме.


1. ПРИМЕЧАНИЕ: На этом этапе затягивайте болт только от руки.

   Установите новый задний болт крепления нижнего рычага к раме.


1. ПРИМЕЧАНИЕ: На этом этапе затягивайте болт и гайку только вручную.

   1. Установите поворотный кулак на нижний рычаг и установите новый болт крепления нижнего рычага к поворотному кулаку.

   2. Расположите стойку заднего стабилизатора поперечной устойчивости и установите новую нижнюю гайку тяги задней стойки стабилизатора.


1. ПРИМЕЧАНИЕ: На этом этапе затягивайте болты только вручную.

   1. Установите новый болт крепления схождения к поворотному кулаку.

   2. Установите новый нижний болт вертикальной тяги нижнего рычага.

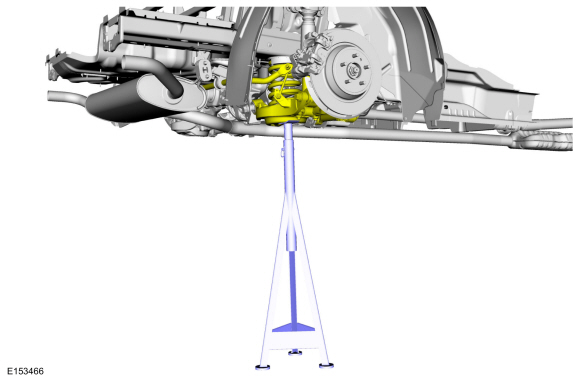

1. Поддержите заднюю подвеску на высоте дорожного просвета.
   Используйте общее оборудование: подставки для транспортных средств/осей.

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

   Затяните новый задний болт крепления нижнего рычага к раме.
   Крутящий момент: 166 фунт-футов (225 Нм)

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

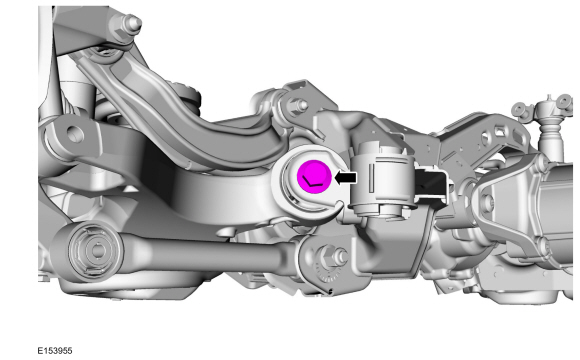

   Затяните новый передний болт крепления нижнего рычага к раме.
   Крутящий момент: 166 фунт-футов (225 Нм)

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

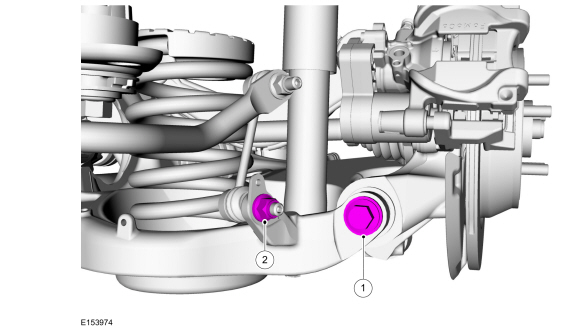

   1. Затяните новый болт крепления нижнего рычага к поворотному кулаку.
      Крутящий момент: 203 фунт-фута (275 Нм)
   2. Затяните нижнюю гайку новой тяги заднего стабилизатора поперечной устойчивости.
      Крутящий момент: 85 фунт-футов (115 Нм)

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

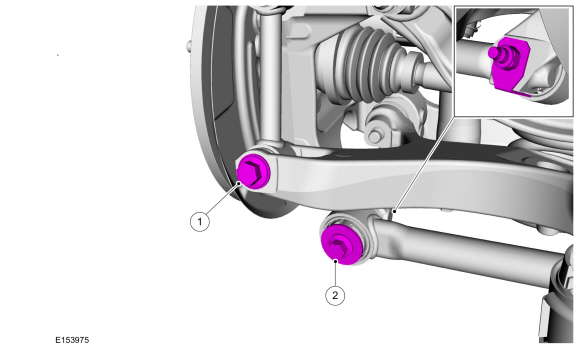

   1. Затяните новый болт крепления схождения к поворотному кулаку.
      Крутящий момент: 129 фунт-футов (175 Нм)
   2. Затяните новый нижний болт вертикальной тяги нижнего рычага.
      Крутящий момент: 76 фунт-футов (103 Нм)

1. Установите новые нижние болты заднего амортизатора.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Защелкните 2 фиксатора жгута проводов заднего датчика высоты.


1. Расположите кронштейн заднего датчика высоты и установите болт кронштейна заднего датчика высоты.
   Крутящий момент: 177 фунтов на дюйм (20 Нм)

1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Проверьте и при необходимости отрегулируйте задний развал.
   См.: Регулировка заднего развала (204-00 Система подвески — Общая информация, Общие процедуры).


1. Откалибруйте подвесную систему. Подключить сканер и выполните процедуру калибровки дорожного просвета. Следите за сканером направления.
