Ford Fusion: Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35 / крышка главного блока управления — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4. Снятие и установка

Материалы

Удаление

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Снимите воздушный фильтр в сборе.
   См.: Воздушный фильтр (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).

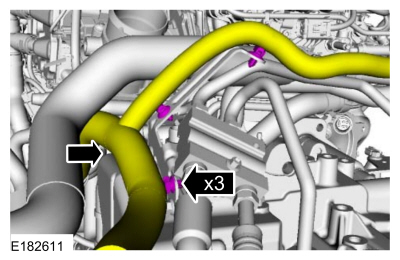

1. Отсоедините фиксаторы жгута проводов и отложите жгут проводов в сторону.

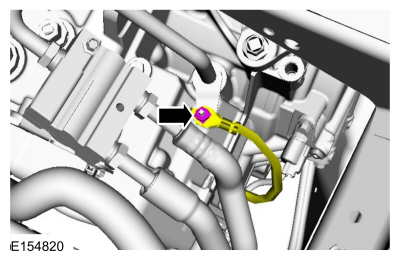

1. Снимите гайку и отложите кабель заземления в сторону.

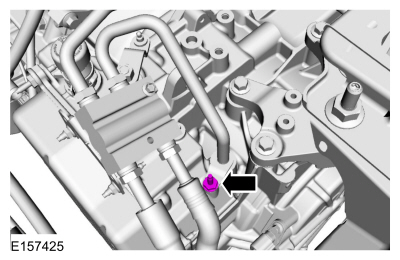

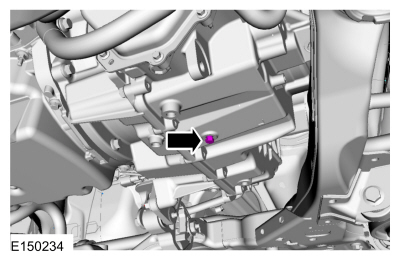

1. Снимите шпильку трубки охладителя трансмиссионной жидкости.

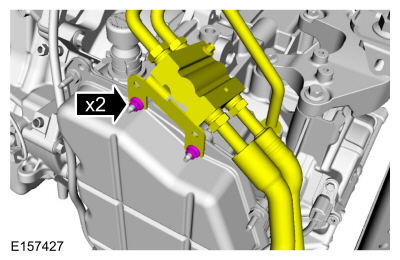

1. Отверните гайки, снимите трубку охладителя трансмиссионной жидкости. кронштейн и трубки от трансмиссии и отложите их в сторону.

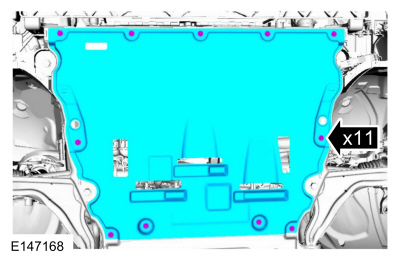

1. Снимите фиксаторы и нижний кожух двигателя.

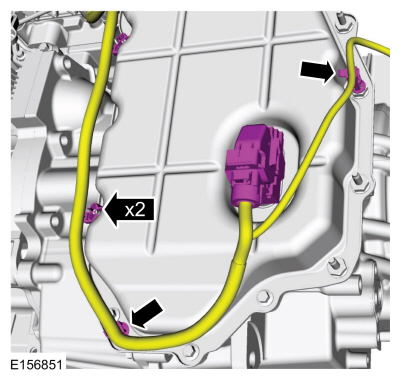

1. Отсоедините электрический разъем коробки передач и фиксаторы жгута проводов.

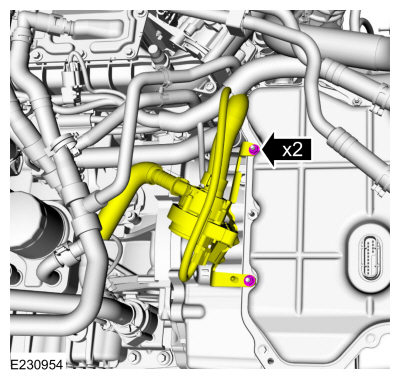

1. Отверните гайки и отложите в сторону насос охлаждающей жидкости отопителя салона.


1. ПРИМЕЧАНИЕ: Если подозревается внутренняя проблема, слейте трансмиссионная жидкость через бумажный фильтр. Небольшое количество металла или частицы трения могут быть обнаружены в результате естественного износа. Если чрезмерное количество металла или фрикционного материала, трансмиссию необходимо быть капитально отремонтирован.


   Снимите пробку слива трансмиссионной жидкости и дайте трансмиссионной жидкости стечь.

   • Когда закончите, установите пробку слива трансмиссионной жидкости.
     Крутящий момент: 159 фунтов на дюйм (18 Нм)

1. ПРИМЕЧАНИЕ: Обратите внимание на расположение шпилек для сборки.

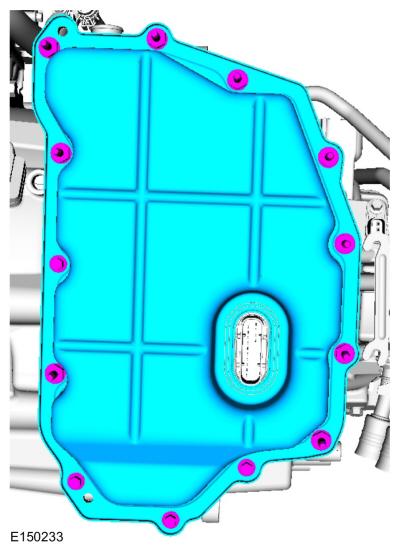

   Снимите болты, шпильки и крышку основного блока управления.


Монтаж

1. УВЕДОМЛЕНИЕ: Не используйте металлические скребки, проволочные щетки, электрические абразивные диски или другие абразивные средства для очистки уплотнительных поверхностей. Эти инструменты оставляют царапины и выемки, которые создают пути утечки.

   Убедитесь, что сопрягаемые поверхности чистые и на них нет посторонних материалов.
   См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).

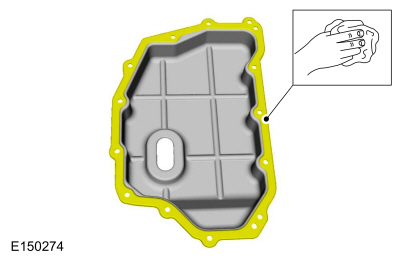

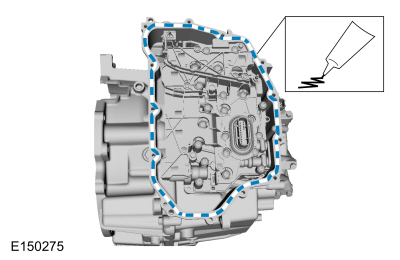

1. Нанесите силикон на уплотнительную поверхность главного элемента управления картера коробки передач.
   Материал: Ультра силиконовый герметик Motorcraft® / ТА-29 (ВСС-M4G323-A8)

1. ПРИМЕЧАНИЕ: Установите шпильки в местах, отмеченных при разборке.

   Установите крышку основного блока управления, болты и шпильки.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. Установите насос охлаждающей жидкости отопителя салона и затяните гайки.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. Подсоедините электрический разъем коробки передач и фиксаторы жгута проводов.


1. Установите защиту двигателя и фиксаторы.

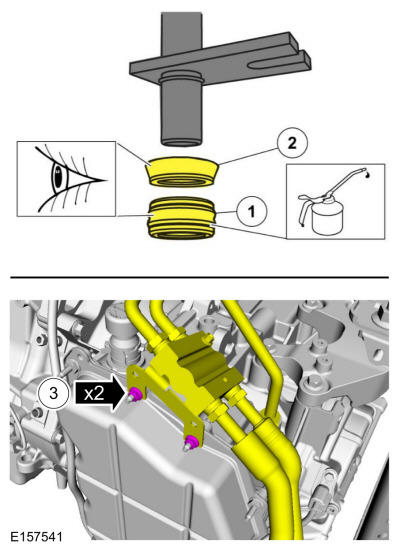

1. ПРИМЕЧАНИЕ: Осмотрите подкладку трубки охладителя трансмиссионной жидкости. кольцо и уплотнение на наличие повреждений и установите новое опорное кольцо или уплотнение, если необходимый.


   Установите опорное кольцо трубки охладителя трансмиссионной жидкости. и уплотнение и кронштейн трубки охладителя трансмиссионной жидкости.


   1. ПРИМЕЧАНИЕ: Смажьте уплотнение трубки охладителя трансмиссионной жидкости.

      Уплотнение (7Д285)
      Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® LV. / XT-10-QLVC (WSS-M2C938-A) (МЕРКОН® ЛВ, )
   2. Опорное кольцо (7J324)

   3. Установите гайки кронштейна трубки охладителя трансмиссионной жидкости.
      Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. Установите шпильку трубки охладителя трансмиссионной жидкости.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

1. Установите кабель заземления и гайку.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. Подсоедините фиксаторы жгута проводов.


1. Установите воздушный фильтр в сборе.
   См.: Воздушный фильтр (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).


1. Заполните коробку передач трансмиссионной жидкостью.
   См.: Слив и заправка трансмиссионной жидкости (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Общие процедуры).
