Ford Fusion: датчик дополнительной системы пассивной безопасности / системы классификации пассажиров (OCS). Снятие и установка

Удаление

УВЕДОМЛЕНИЕ: Во избежание сбоя системы выполняйте сброс OCS при демонтаже подушки сиденья переднего пассажира, установке новой обшивки или сервисного комплекта OCS. Используйте сканирующий прибор для выполнения команды сброса OCS.

УВЕДОМЛЕНИЕ: Коврик обогревателя подушки на переднем боковом пассажирском сиденье отдельно не обслуживается. Если требуется новый нагревательный мат подушки на сиденье переднего пассажира, установите сервисный комплект OCS с нагревательным матом. Несоблюдение этой инструкции может привести к неправильной работе OCS.

ПРИМЕЧАНИЕ: Компоненты OCS (пенопластовая прокладка подушки сиденья, камера с OCSM) откалиброваны относительно друг друга и обслуживаются как единое целое. Компоненты OCS не устанавливаются отдельно. Если требуется новая OCS, компонент OCS или пенопластовая прокладка подушки сиденья, необходимо установить новый сервисный комплект OCS (пенопластовая прокладка подушки сиденья, камера с OCSM) в сборе.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите чехол подушки переднего сиденья.
   См.: Чехол подушки переднего сиденья (501-10A Передние сиденья, снятие и установка).

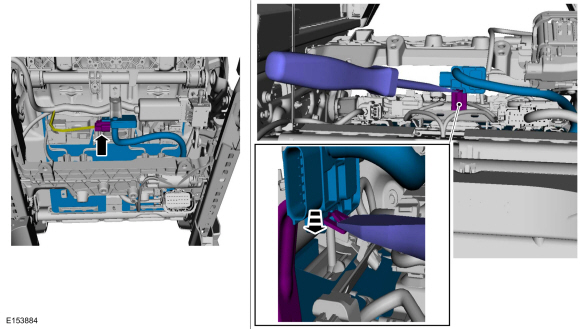

1. УВЕДОМЛЕНИЕ: Применение чрезмерной силы при изгибе кронштейна может привести к повреждению корпуса датчика OCS.

   ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

   Отсоедините электрический разъем, отогните язычок кронштейна и снимите датчик OCS с кронштейна.

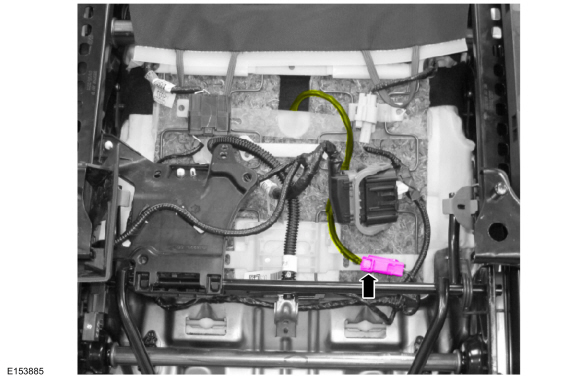

1. Если оборудован подогревом сидений.
   Отсоедините и отложите в сторону жгут проводов обогрева сиденья.

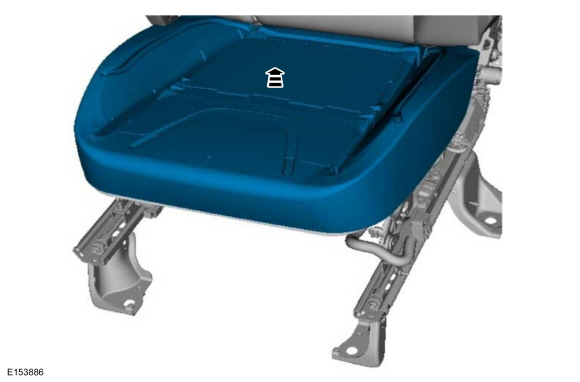

1. При наличии оригинального оборудования (OE) OCS.
   Снимите пенопласт и чехол в сборе.

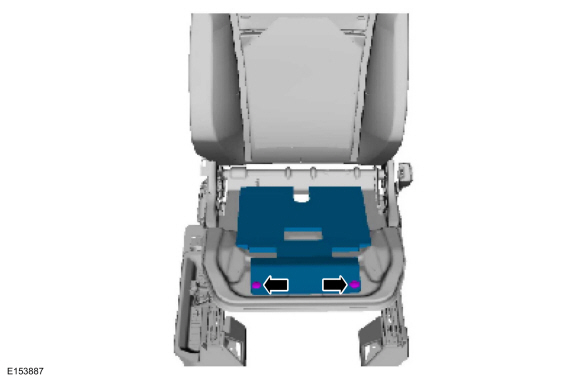

1. ПРИМЕЧАНИЕ: Показана оригинальная комплектация (OE) OCS, сервисный комплект аналогичен.

   Снимите фиксаторы штифтового типа.

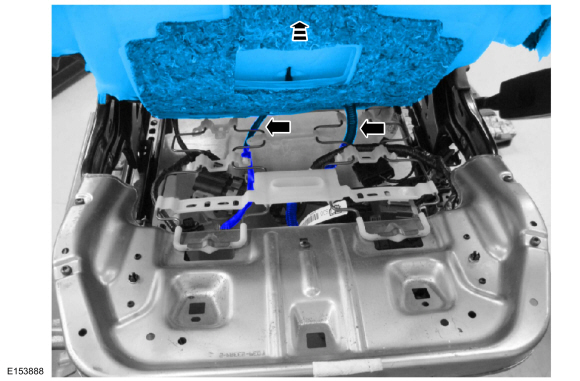

1. ПРИМЕЧАНИЕ: Обратите внимание на расположение шланга OCS и косички нагревательного мата (если имеется), когда он проходит через пружины сиденья для правильной установки.

   Проложите шланг OCS, датчик и косичку нагревательного мата (при наличии) между опорными проводами подушки сиденья.


Монтаж

1. УВЕДОМЛЕНИЕ: Перед установкой OCS осмотрите камеру OCS, чашу подушки сиденья и узел опоры на наличие посторонних предметов. к чаше подушки сиденья. Удалите все посторонние предметы. Несоблюдение эти инструкции могут привести к неправильной работе OCS и сбою системы.

   Для установки выполните процедуру удаления в обратном порядке.

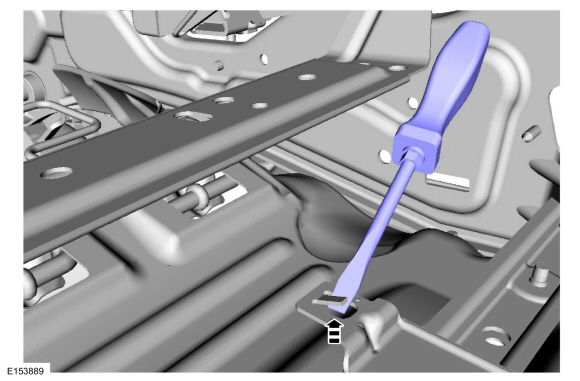

   Отогните язычок кронштейна датчика OCS назад.


1. Установите чехол подушки пассажирского сиденья. Не подтверждайте SRS в это время.
   См.: Чехол подушки переднего сиденья (501-10A Передние сиденья, снятие и установка).


1. ПРЕДУПРЕЖДЕНИЕ: Части системы классификации пассажиров (OCS) откалиброван в сборе и подлежит замене только в конфигурации они проданы. Никогда не разделяйте части сборки. Несоблюдение эта инструкция может привести к неправильной работе OCS и повышает риск серьезной травмы или смерти в результате аварии.

   ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что ремонт сиденья переднего пассажира в сборе, сиденье и все прикрепленные компоненты (подголовник, сиденье боковой щиток и т. д.) правильно собраны, а сиденье правильно установлен на автомобиль перед использованием системного сброса для обнуления сиденья масса. Несоблюдение этих инструкций может привести к неправильному работу системы классификации пассажиров (OCS) и увеличивает риск серьезной травмы или смерти в результате аварии.

   УВЕДОМЛЕНИЕ: Во избежание сбоя системы примите следующие меры предосторожности перед выполнением сброса OCS.

   • Убедитесь, что напряжение на OCSM больше 8 вольт и меньше 18 вольт.
   • Убедитесь, что OCS не ниже 42,8 °F ( 6 °С) или выше 96,7 °F ( 36 °C) при инициировании OCS процесс сброса. Если автомобиль подвергался воздействию сильного холода или жары температуры, транспортное средство должно подвергаться воздействию и храниться при температуре между 42,8 °F ( 6 °С) до 96,7 °F ( 36 °С) не менее 30 минут.
   • Убедитесь, что на пассажирском сиденье ничего нет до и во время процесса сброса OCS.
   • Перед выполнением сброса OCS убедитесь, что прошло не менее 8 секунд после включения зажигания.
   С помощью диагностического сканера выполните сброс OCS. Включите зажигание после сброса OCS.


1. Если первая попытка сброса системы была успешной, перейдите к подтверждению SRS.


1. Если первая попытка сброса системы не увенчалась успехом, проведите тщательный визуальный осмотр OCS. разъем и проводка на предмет повреждений, шланг датчика давления на перегибы и/или повреждения, а также жгут проводов, связанный с сиденьем, и жгут проводов кузова клеммы и разъемы на наличие повреждений. Устраните все обнаруженные проблемы и переходите к следующему шагу.


1. Выполните второй сброс OCS. Включите зажигание после сброса OCS. Если вторая попытка не увенчалась успехом, установите новый сервисный комплект OCS.
   См.: Датчик системы классификации пассажиров (OCS) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).


1. Докажите SRS переключив зажигание из положения ON в положение OFF. Подождите 10 секунд, затем включите включить зажигание и следить за индикатором подушки безопасности с помощью установлены подушки безопасности. Индикатор подушки безопасности горит постоянно в течение примерно 6 секунд, а затем выключается. При наличии неисправности SRS контрольный индикатор подушек безопасности не загорается, горит постоянно или мигает.


1. Мигание может не происходить примерно до 30 секунд после включения зажигания. Это время, необходимое RCM для завершения тестирования SRS. Если индикатор предупреждения о подушке безопасности не работает, а система SRS неисправность, звучит звуковой сигнал в виде 5 наборов по 5 гудков. Если это В случае возникновения неисправности диагностируйте и устраняйте неисправности индикатора подушек безопасности и любые неисправности системы SRS.


1. Удалите все постоянные диагностические коды неисправностей (DTC) из RCM и OCSM с помощью диагностического сканирующего прибора.
