Ford Fusion: система помощи при парковке / система помощи при парковке — работа системы и описание компонентов. Описание и работа

Работа системы

Помощь при парковке - звуковая

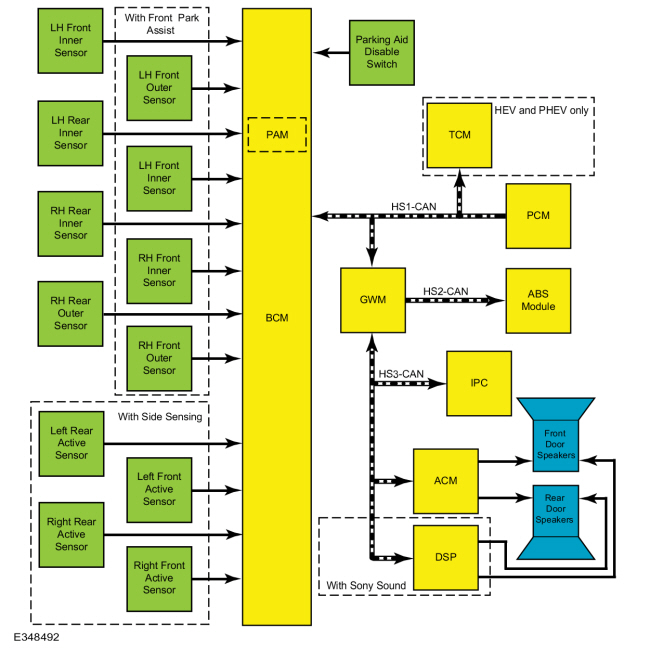

Схема системы

Звуковая помощь при парковке

Таблица сетевых сообщений

Входные сообщения сети PAM

Входные сообщения сети ACM

Сетевые входные сообщения DSP

Сетевые входные сообщения IPC

Звуковая система помощи при парковке

ПАМ вычисляет расстояние до объекта в пределах полукруга 170 градусов область (азимут) вокруг передней и/или задней части транспортного средства. Когда объект обнаружен передней или задней системой помощи при парковке, переменная через соответствующую аудиосистему звучит предупредительный звуковой сигнал. динамики (динамики в передних или задних дверях).

задняя система помощи при парковке рассчитывает расстояние до объекта вокруг задней части автомобиля с помощью 4 ультразвуковых датчиков. Задняя помощь при парковке датчики обнаруживают объекты примерно в 1524 мм (60 дюймов) от задней части автомобиля, 508 мм (20 дюймов) от задней стороны автомобиля и 305 мм (12 дюймов) над землей. Для обнаружения объектов позади автомобиля PAM подает напряжение и массу на задние ультразвуковые датчики, в то время как мониторинг цепи возврата сигнала от каждого датчика. 4 задних датчика имеют общие цепи напряжения и заземления.

Этот Автомобиль также может быть оснащен системой помощи при парковке спереди. Перед Система помощи при парковке рассчитывает расстояние до объекта вокруг перед автомобилем с помощью 4 ультразвуковых датчиков. Передний помощник при парковке Датчики обнаруживают объекты примерно в 686 мм (27 дюймов) от передней части автомобиля, 457 мм (18 дюймов) от передней стороны автомобиля, 305 мм (12 дюймов) над землей. Для обнаружения объектов перед автомобилем PAM подает напряжение и заземление на передние ультразвуковые датчики при контроле сигнала обратный контур от каждого датчика. 4 передних датчика имеют общий цепи напряжения и заземления.

Только объекты, отражающие достаточное количество звуковых волн, обнаруживаются передние или задние датчики помощи при парковке. Свойства поверхности, размер и состав объекта может повлиять на работу системы помощи при парковке для обнаружения объекта. Неправильное выравнивание или установка датчика, грязь датчики, покрытые льдом, сильный дождь и снег также могут привести к тому, что объекты не быть обнаруженным.

Боковое зондирование

Система бокового обнаружения вычисляет расстояние до объекта вокруг сторон автомобиля с помощью четырех активных датчиков помощи при парковке, используемых для активная помощь при парковке. Боковые датчики обнаруживают объекты примерно на 60 см (24 дюйма) от боковой стороны автомобиля. Обнаружение объектов по бокам автомобиля, ПАМ подает напряжение и массу на передние ультразвуковые датчики, мониторинг цепи возврата сигнала от каждого датчика. 2 лицевая сторона датчики имеют общие цепи напряжения и массы с передним парктроником. датчики помощи. 2 задних боковых датчика имеют общее напряжение и заземление. цепи с задними датчиками системы помощи при парковке.

Звуковой сигнал помощи при парковке

Звуковые сигналы помощи при парковке звучат через аудиосистему динамики. Для заднего парковочного ассистента регулируется только громкость аудиосистемы. автоматически уменьшается, когда звучит предупредительный звуковой сигнал системы помощи при парковке. звуковой динамик увеличивает частоту предупреждающего тона по мере приближения автомобиля к препятствию. Когда объект обнаружен в пределах 305 мм (12 дюймов) от датчиков предупреждающий сигнал становится непрерывным. Объекты с тыльной стороны генерировать непрерывный звуковой сигнал только в течение 3 секунд, если объект неподвижно или удаляясь от автомобиля. Предупреждающие сигналы имеет приоритет перед системой (передней или задней), которая обнаружила объект ближе к бамперу. Тон будет чередоваться между передним и задним звуковые динамики, если объекты обнаружены ближе 254 мм (10 дюймов) спереди и задний.

Помощь при парковке — видео

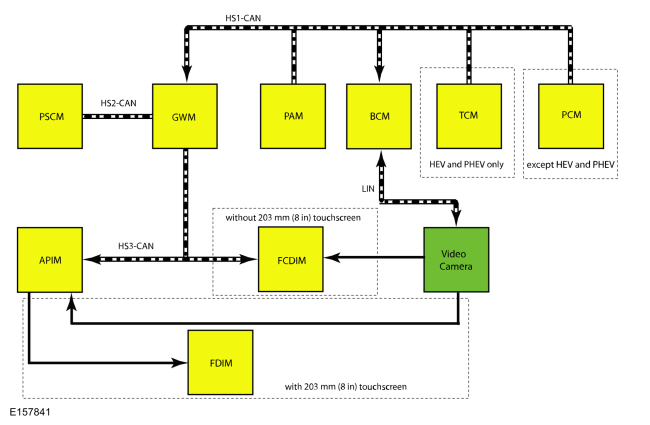

Схема системы

Таблица сетевых сообщений

Сетевые входные сообщения BCM

Сетевые входные сообщения модуля интерфейса дополнительного протокола (APIM)

Отображение изображения

Крышка багажника должна оставаться закрытой для правильной работы системы видеокамеры.

Система видеокамеры имеет 5 выбираемых пользователем функций:

• Фиксированные направляющие — помогают водителю совместить автомобиль с объектом.
• Активные направляющие — отображает предполагаемый путь транспортного средства на основе данных, вводимых рулевым колесом.
• Оповещение о помощи при парковке — помогает водителю визуально увидеть объект, вызывающий звуковой сигнал системы помощи при парковке.
• Ручной зум — помогает водителю подключение или буксировка прицепа, позволяющего водителю вручную увеличивать масштаб ближе к объекту позади автомобиля.
• Задержка видеокамеры — позволяет водителю видеть изображение позади транспортного средства после того, как транспортное средство сдвинуто из ОБЕСПЕЧИТЬ РЕГРЕСС. Изображение не будет отображаться, если автомобиль переключен в ПАРК.

На автомобилях, оснащенных сенсорным экраном с диагональю 203 мм (8 дюймов), команды камеры, управляемые водителем, генерируются в FDIM, который жестко подключен к APIM. На автомобилях, не оснащенных сенсорным экраном с диагональю 203 мм (8 дюймов), команды камеры, управляемые водителем, генерируются в FCDIM. Затем команды камеры отправляются в BCM. BCM отправляет команду на видеокамеру по цепи LIN. На автомобилях, оснащенных сенсорным экраном с диагональю 203 мм (8 дюймов), видеокамера выводит видеосигнал на APIM, который напрямую подключен к FDIM. который отображает изображение. На автомобилях, не оборудованных 203 мм (8 дюймов) сенсорный экран, видеокамера выводит видеосигнал на FCDIM, который отображает изображение.

BCM и видеокамера обмениваются данными через цепь LIN, которая представляет собой выделенную однопроводную сеть связи.

Сообщения, отправленные с BCM на видеокамеру:

• Трансмиссия в обратном направлении
• Статус приоткрытой крышки
• Данные конфигурации камеры
• Показать запрос ручного масштабирования
• Статус звукового предупреждения помощи при парковке
• Данные о расстоянии датчика помощи при парковке до объекта

Сообщения, отправляемые с видеокамеры на BCM:

• Статус камеры
• Показать статус масштабирования
• Данные номера детали камеры
• Статус оповещения визуальной системы помощи при парковке
• Статус фиксированного руководства

Помощь в визуальном парке

Функция визуального предупреждения о помощи при парковке использует входные сигналы заднего датчика помощи при парковке от PAM. и изображение с видеокамеры. Когда селектор коробки передач находится в REVERSE и задний датчик помощи при парковке обнаруживает объект, парковочный данные о дальности до объекта передаются от PAM через BCM на видеокамеру.

визуальные оповещения имеют красный, желтый или зеленый цвет и отображаются в виде выделений сверху. отображаемого изображения, чтобы указать, в какой зоне обнаружен объект. Если включена функция визуального оповещения о помощи при парковке, выделенный визуальный оповещения продолжают работать, даже если система помощи при парковке была отключена. отключено водителем.

Фиксированные направляющие

ПРИМЕЧАНИЕ: Линии с цветовой кодировкой не могут указывать на точную или одинаковые расстояния между объектами, расположенными позади автомобиля и на задняя часть автомобиля. Это нормальное состояние обусловлено различиями в высота дорожного просвета транспортного средства, включая, помимо прочего, загрузку транспортного средства.

Функция фиксированных направляющих видеокамеры отображает направляющие поверх видеоизображение для помощи водителю в выравнивании транспортного средства. А пунктирная линия на отображаемом изображении представляет собой центр транспортного средства и 3 цветные линии (красная, желтая, зеленая) обозначают разные зоны между задней частью автомобиля и предметами.

Активные рекомендации

Функция активных направляющих видеокамеры отображает направляющие поверх видеоизображение, чтобы помочь водителю маневрировать транспортным средством в космос. Активные направляющие не отображаются, когда рулевое колесо прямой.

ПРИМЕЧАНИЕ: Если аккумулятор был отключен или разряжен, или модуль отключен или заменен, активные направляющие могут быть не работает до тех пор, пока автомобиль не проедет по ровной и гладкой дороге с углом наклона 32 км/ч (20 миль/ч) или более, руки свободно лежат на руле и минимальная коррекция рулевого управления в течение примерно 30 секунд.

Ручной зум

функция ручного масштабирования управляется видеокамерой. Ручной зум функция имеет 1 уровень масштабирования, который активен только тогда, когда транспортное средство находится в ОБЕСПЕЧИТЬ РЕГРЕСС. Если включена функция ручного масштабирования и автомобиль при смещении из REVERSE функция ручного масштабирования отключается. Руководство функция масштабирования должна быть повторно включена при следующем переключении транспортного средства НАЗАД.

Задержка видео

Когда задержка видео включена, видеоизображение остается отображаемым после коробка передач переключается с ЗАДНЕЙ передачи на любую передачу, кроме ПАРКОВКА, пока скорость автомобиля не достигнет 10 км/ч (7 миль/ч). С задержкой выключено (по умолчанию), изображение отображается до тех пор, пока передача не будет отключена ОБРАТНОГО.

Компонент Описание

Датчики помощи при парковке

Датчики системы помощи при парковке представляют собой ультразвуковые датчики с широким лучом. Датчики непрерывно посылать ультразвуковые сигналы для обнаружения объектов и передавать информацию обратно в PAM.

Только датчики обнаруживают объекты, которые отражают достаточное количество звуковых волн. Это зависит от формы, свойств поверхности и размера объектов. быть обнаруженным. Неправильное выравнивание датчика, датчики покрыты грязью, тяжелые дождь и снег могут привести к тому, что объекты не будут распознаны.

ПАМ

ПАМ вычисляет и сообщает (посредством сигналов аудиосистемы) расстояние между передний или задний бампер автомобиля и предмет. PAM является неотъемлемой частью BCM и требует PMI при замене.

Видеокамера

система видеокамеры заднего вида активна, когда зажигание находится в положении RUN и селектор коробки передач в положении REVERSE. Видеокамера получает команды и отправляет статус по выделенному LIN на BCM. После замены видеокамеру необходимо настроить через BCM с помощью диагностического сканера.
