Руководство по обслуживанию Ford Fusion 2013–2020 гг. / Кузов и краска / Кузов и краска / Дополнительная удерживающая система / Pinpoint Test - DTC: G. Диагностика и проверка

B0013:11, B0013:12, B0013:13 и B0013:1A


Информацию о схемах и разъемах см. в ячейке 46 электрических схем.

Нормальная работа и неисправности

Модуль RCM постоянно контролирует цепи коленной подушки безопасности пассажира на наличие следующих неисправностей:

  • Сопротивление вне диапазона
  • Неожиданное напряжение
  • Короткое замыкание на землю
  • Неисправность коленной подушки безопасности пассажира

При обнаружении неисправности модуль RCM сохраняет в памяти коды DTC B0013:11, B0013:12, B0013:13 или B0013:1A и отправляет сообщение на IPC для включения индикатора предупреждения о подушке безопасности.

Модуль RCM анализирует сопротивление контура развертывания, чтобы определить, существует ли неисправность. Значение, отображаемое в PID, представляет собой сопротивление контура срабатывания, измеренное модулем RCM. Если отображаемое значение ниже или выше требуемого диапазона (см. диаграмму ниже), RCM может установить код неисправности. По мере того, как сопротивление контура срабатывания выходит за пределы желаемого диапазона, вероятность появления кода неисправности DTC увеличивается. Небольшие колебания сопротивления могут возникать из-за эффекта дорожных вибраций на конечной посадке. Обжимы и клеммы могут быть затронуты из-за стресса и движения ремня безопасности и может вызвать увеличение сопротивления из-за натяжения провода. Эти переменные могут привести к прерывистой ошибке. По этой причине тест требует PID значение должно находиться в пределах желаемого диапазона, прежде чем неисправность будет рассмотрена отремонтирован, независимо от того, сообщает ли модуль код DTC по требованию на момент диагностики. Следование этому направлению помогает убедиться, что незначительные изменения сопротивления не вызывают повторного беспокойства. Этот тест использует процесс исключения для диагностики каждой части цикла развертывания схема в том числе:

  • Электропроводка
  • Соединения
  • Коленная подушка безопасности пассажира
  • РКМ

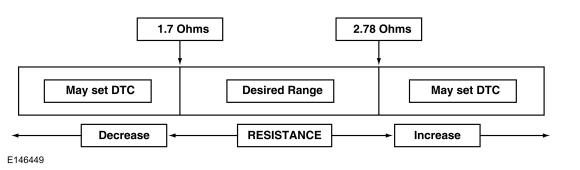

Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing

Условия срабатывания неисправности DTC


код неисправности Описание Условия срабатывания отказа
B0013:11 Управление раскрытием коленного валика пассажира: замыкание цепи на массу Неисправность указывается, когда модуль RCM обнаруживает короткое замыкание на массу в цепи любой из коленных подушек безопасности пассажира в течение более 6 секунд.
B0013:12 Управление раскрытием коленного валика пассажира: короткое замыкание на аккумулятор Неисправность указывается, когда модуль RCM обнаруживает короткое замыкание на напряжение питания в цепи любой из коленных подушек безопасности пассажира в течение более 6 секунд.
B0013:13 Управление раскрытием коленного валика пассажира: цепь разомкнута Неисправность указывается, когда модуль RCM измеряет сопротивление между цепями коленной подушки безопасности пассажира в течение более 6 секунд, превышающее требуемый диапазон.
Б0013:1А Контроль раскрытия коленного валика пассажира: сопротивление цепи ниже порогового значения Неисправность указывается, когда модуль RCM измеряет меньше требуемого диапазона сопротивления между цепями коленной подушки безопасности пассажира в течение более 6 секунд.

Возможные источники

  • Проводка, клеммы или разъемы
  • Коленная подушка безопасности пассажира
  • РКМ

Визуальный осмотр и предварительная диагностика

  • Осмотрите жгут проводов на наличие повреждений.
  • Осмотрите разъемы на наличие ослабленных или поврежденных разъемов.

ТОЧНЫЙ ТЕСТ A: B0013:11, B0013:12, B0013:13 И B0013:1A
Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing ПРЕДУПРЕЖДЕНИЕ: Не трогайте, не перемещайте и не изменяйте исходный горизонтальный монтажное положение модуля управления системой пассивной безопасности (RCM), в то время как Модуль управления системой пассивной безопасности (RCM) подключен, а замок зажигания НА. Несоблюдение этого указания может привести к случайному раскрытие защитного фонаря® и привести к серьезной травме или смерть.
ПРИМЕЧАНИЕ: Большинство неисправностей связано с проблемами разъема и/или проводки. Проведите тщательный осмотр и проверку, прежде чем приступить к точный тест.
ПРИМЕЧАНИЕ: Только отключить или снова подключить SRS компонентов, когда это указано на шаге точечного тестирования. Несоблюдение этого указания может привести к неправильной диагностике СРС.
ПРИМЕЧАНИЕ: Всегда проверяйте правильность SRS. компонент устанавливается. Детали, выпущенные для других транспортных средств, не быть совместимыми, даже если они кажутся физически похожими. Проверьте часть номер, указанный в каталоге запчастей Ford, чтобы убедиться, что компонент устанавливается. Если установлен неправильный компонент SRS, могут быть установлены диагностические коды неисправностей (DTC).
ПРИМЕЧАНИЕ: Перед передачей автомобиля клиенту система SRS должна быть полностью исправна и исправна.
A1 ИЗВЛЕЧЬ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.
    СМ.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли код DTC B0013:11, B0013:12, B0013:13 или B0013:1A получен по запросу во время самопроверки?
Да Эта неисправность не может быть устранена до тех пор, пока она не будет устранена и код DTC больше не будет извлекаться по требованию во время самопроверки.
Для DTC B0013:13 или B0013:1A ПЕРЕЙДИТЕ к A2
Для DTC B0013:11 ПЕРЕЙДИТЕ к A8
Для DTC B0013:12 ПЕРЕЙДИТЕ к A10
Нет Это прерывистая ошибка, если она присутствует только в виде CMDTC.
Для DTC B0013:13 или B0013:1A ПЕРЕЙДИТЕ к A13.
Для DTC B0013:11 ПЕРЕЙДИТЕ к A14.
Для DTC B0013:12 ПЕРЕЙДИТЕ к A15.

A2 ПРОВЕРЬТЕ КОНТРОЛЬ УПРАВЛЕНИЯ КОЛЕННЫМ БОЛИКОМ ПАССАЖИРА (DEPLOY_07_R) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • С помощью диагностического сканера просмотрите идентификаторы параметров RCM (PID).
  • Контролируйте и записывайте значение сопротивления, отображаемое DEPLOY_07_R PID.

Значение PID находится между 1,7 и 2,78 Ом?
Да ПЕРЕЙДИТЕ к A12
Нет ПЕРЕЙТИ к A3

A3 ПРОВЕРЬТЕ КОНТРОЛЬ УПРАВЛЕНИЯ КОЛЕННЫМ БОЛИКОМ ПАССАЖИРА (DEPLOY_07_R) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) ПРИ ПРОВЕДЕНИИ ПРОВЕРКИ ЖГУТА
  • Во время мониторинга PID DEPLOY_07_R, проведите проверку жгутов цепей коленной подушки безопасности пассажира и доступные разъемы (включая любые встроенные разъемы), покачивая и частое сгибание жгута проводов и разъемов. Запишите значение сопротивления, указанное PID.

Находится ли значение PID в диапазоне от 1,7 до 2,78 Ом во время проверки жгута проводов?
Да ОТКЛЮЧИТЕ SRS от ПИТАНИЯ и ОТРЕМОНТИРУЙТЕ разъем, клеммы или жгут проводов по мере необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17
Нет Если значение PID меньше 1,7 Ом, ПЕРЕЙДИТЕ к A4.
Если значение PID превышает 2,78 Ом, ПЕРЕЙДИТЕ к A6.

A4 ПРОВЕРЬТЕ DTC КОНТРОЛЯ УПРАВЛЕНИЯ КОЛЕННЫМ БАЛТЕРОМ ПАССАЖИРА (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) ДЛЯ ИЗМЕНЕНИЯ СОСТОЯНИЯ НЕИСПРАВНОСТИ (УКАЗАНО НИЗКОЕ СОПРОТИВЛЕНИЕ)

ПРИМЕЧАНИЕ: На этом шаге точечной проверки предпринимается попытка изменить неисправность, о которой сообщил модуль RCM, путем создания другого состояния неисправности. Если сообщаемая неисправность изменяется, это указывает на то, что модуль RCM работает правильно и не является источником неисправности.

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Снимите коленную подушку безопасности пассажира.
    СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностики Коды неисправности (DTC) при отключенной коленной подушке безопасности пассажира, Обрыв цепи обычно устраняется.

Изменился ли код неисправности по запросу с B0013:1A на B0013:13?
Да ПЕРЕЙТИ к A11
Нет ПЕРЕЙТИ к A5

A5 ПРОВЕРЬТЕ НА ЗАМЫКАНИЕ МЕЖДУ ЦЕПЯМИ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Отключить РКМ C310A и C310B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2607-1 Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing C2607-2

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ цепи.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17

A6 ПРОВЕРЬТЕ ЦЕПИ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Снимите коленную подушку безопасности пассажира.
    СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Отключить РКМ C310A и C310B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C310A-11 Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing C2607-1
    C310A-12 Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing C2607-2

Сопротивление меньше 0,5 Ом?
Да ПЕРЕЙТИ на A7
Нет ОТРЕМОНТИРУЙТЕ цепь(и). ПЕРЕЙДИТЕ к A17

A7 ПРОВЕРЬТЕ DTC КОНТРОЛЯ УПРАВЛЕНИЯ КОЛЕННЫМ БАЛТЕРОМ ПАССАЖИРА (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) ДЛЯ ИЗМЕНЕНИЯ СОСТОЯНИЯ НЕИСПРАВНОСТИ (ОБОЗНАЧАЕТСЯ ОТКРЫТИЕ)

ПРИМЕЧАНИЕ: На этом шаге точечной проверки предпринимается попытка изменить неисправность, о которой сообщил модуль RCM, путем создания другого состояния неисправности. Если сообщаемая неисправность изменяется, это указывает на то, что модуль RCM работает правильно и не является источником неисправности.

  • Соединять РКМ C310A и C310B .
  • Подключите плавкую перемычку:
    Нажмите, чтобы отобразить соединители
    Ведущий 1 Измерение/действие Ведущий 2
    C2607-1 Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing C2607-2
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностики Коды неисправностей (DTC) с замыканием цепей коленной подушки безопасности пассажира вместе обычно восстанавливается неисправность низкого сопротивления.

Изменился ли код неисправности по запросу с B0013:13 на B0013:1A?
Да СНИМИТЕ плавкую перемычку и ПЕРЕЙДИТЕ к A11.
Нет СНИМИТЕ плавкую перемычку и ПЕРЕЙДИТЕ к A12.

A8 ПРОВЕРЬТЕ DTC КОНТРОЛЯ УПРАВЛЕНИЯ КОЛЕННЫМ БАЛТЕРОМ ПАССАЖИРА (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) ДЛЯ ИЗМЕНЕНИЯ СОСТОЯНИЯ НЕИСПРАВНОСТИ (УКАЗАНО КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ)

ПРИМЕЧАНИЕ: На этом шаге точечной проверки предпринимается попытка изменить неисправность, о которой сообщил модуль RCM, путем создания другого состояния неисправности. Если сообщаемая неисправность изменяется, это указывает на то, что модуль RCM работает правильно и не является источником неисправности.

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Снимите коленную подушку безопасности пассажира.
    СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностики Коды неисправности (DTC) при отключенной коленной подушке безопасности пассажира, Обрыв цепи обычно устраняется.

Изменился ли код неисправности по запросу с B0013:11 на B0013:13?
Да ПЕРЕЙТИ к A11
Нет ПЕРЕЙТИ к A9

A9 ПРОВЕРЬТЕ ЦЕПИ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Отключить РКМ C310A и C310B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2607-1 Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing Земля
    C2607-2 Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ цепь(и).
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17

A10 ПРОВЕРЬТЕ ЦЕПИ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Снимите коленную подушку безопасности пассажира.
    СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Отключить РКМ C310A и C310B .
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2607-1 Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing Земля
    C2607-2 Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь(и).
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17
Нет ПЕРЕЙДИТЕ к A12

A11 ПОДТВЕРДИТЕ НЕИСПРАВНОСТЬ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРИМЕЧАНИЕ: Убедитесь, что все компоненты SRS и модуль RCM электрические разъемы подключаются перед проведением самотестирования. В противном случае будут записаны диагностические коды неисправностей (DTC).

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Перед повторным подключением любого ранее отключенного компонента SRS:
    • осмотрите разъем(ы) (включая любой встроенный разъемы) для выталкиваемых, незакрепленных или раздвинутых клемм и незакрепленных или перетертые соединения проводов на клеммах.
    • осмотрите жгут проводов на наличие повреждений, защемлений, перерезанных или проколотых проводов.
    • проверить RCM C310A и C310B Рычаг/фиксатор положения разъема (CPA) для правильной работы.
      СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
    • устранить обнаруженные проблемы.
      Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
  • Установите коленную подушку безопасности пассажира.
    СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли исходный код неисправности получен по запросу во время самопроверки?
Да УСТАНОВИТЕ новую коленную подушку безопасности пассажира.
СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
ПЕРЕЙДИТЕ к A17
Нет В процессе диагностики неисправности состояние стало прерывистым. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint.
Для DTC B0013:13 или B0013:1A ПЕРЕЙДИТЕ к A13.
Для DTC B0013:11 ПЕРЕЙДИТЕ к A14.
Для DTC B0013:12 ПЕРЕЙДИТЕ к A15.

A12 ПОДТВЕРДИТЕ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ВИНА

ПРИМЕЧАНИЕ: Убедитесь, что все компоненты SRS и модуль RCM электрические разъемы подключаются перед проведением самотестирования. В противном случае будут записаны диагностические коды неисправностей (DTC).

  • Зажигание ВЫКЛ.
  • Обесточить SRS
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Перед повторным подключением любого ранее отключенного компонента SRS:
    • осмотрите разъем(ы) (включая любой встроенный разъемы) для выталкиваемых, незакрепленных или раздвинутых клемм и незакрепленных или перетертые соединения проводов на клеммах.
    • осмотрите жгут проводов на наличие повреждений, защемлений, перерезанных или проколотых проводов.
    • проверить RCM C310A и C310B Рычаг/фиксатор положения разъема (CPA) для правильной работы.
      СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
    • устранить обнаруженные проблемы.
      Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
  • Установите коленную подушку безопасности пассажира.
    СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Соединять РКМ C310A и C310B .
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли исходный код неисправности получен по запросу во время самопроверки?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый RCM.
СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
ПЕРЕЙДИТЕ к A17
Нет В процессе диагностики неисправности состояние стало прерывистым. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint.
Для DTC B0013:13 или B0013:1A ПЕРЕЙДИТЕ к A13.
Для DTC B0013:11 ПЕРЕЙДИТЕ к A14.
Для DTC B0013:12 ПЕРЕЙДИТЕ к A15.

A13 ПРОВЕРЬТЕ КОНТРОЛЬ УПРАВЛЕНИЯ КОЛЕНЯМИ ПАССАЖИРА (DEPLOY_07_R) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) ПРИ ПЕРИОДИЧЕСКОЙ НЕИСПРАВНОСТИ ПО НИЗКОМУ СОПРОТИВЛЕНИЮ ИЛИ ОБРЫВУ ЦЕПИ
  • С помощью диагностического сканера просмотрите идентификаторы параметров RCM (PID).
  • Во время мониторинга PID DEPLOY_07_R, попытаться воссоздать неисправность, покачивая разъемы (включая любые встроенные соединители) и частое сгибание жгута проводов. Запишите значение сопротивления, указанное PID.

Значение PID находится между 1,7 и 2,78 Ом?
Да Ошибка отсутствует и не может быть воссоздана в настоящее время. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint. ПЕРЕЙДИТЕ к A16
Нет ОТКЛЮЧИТЕ SRS и ОТРЕМОНТИРУЙТЕ его при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17

A14 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ КОЛЕННЫМ БАЛЛОНОМ ПАССАЖИРА НА ПЕРИОДИЧЕСКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Попытка воссоздать неисправность, покачивая разъемы. (включая любые встроенные разъемы) и сгибание жгута проводов часто.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли DTC B0013:11 извлечен по запросу во время самопроверки?
Да ОТКЛЮЧИТЕ SRS и ОТРЕМОНТИРУЙТЕ его при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17
Нет Ошибка отсутствует и не может быть воссоздана в настоящее время. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint. ПЕРЕЙДИТЕ к A16

A15 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ КОЛЕННЫМ БАЛТЕРОМ ПАССАЖИРА НА ПЕРИОДИЧЕСКОЕ ЗАМЫКАНИЕ НА АККУМУЛЯТОРНУЮ БАТАРЕЮ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Снимите коленную подушку безопасности пассажира.
    СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Зажигание включено.
  • Попытка воссоздать неисправность, покачивая разъемы. (включая любые встроенные разъемы) и сгибание жгута проводов часто.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли DTC B0013:12 извлечен по запросу во время самопроверки?
Да ОТКЛЮЧИТЕ SRS и ОТРЕМОНТИРУЙТЕ его при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17
Нет Ошибка отсутствует и не может быть воссоздана в настоящее время. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint. ПЕРЕЙДИТЕ к A16

A16 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМЫ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Снимите коленную подушку безопасности пассажира.
    СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
    • Осмотрите разъем(ы) (включая любые встроенные разъемы) на предмет коррозии, незакрепленных или раздвинутых клемм и незакрепленных или изношенных соединения проводов на клеммах.
    • Осмотрите жгут проводов на наличие повреждений, защемлений, перерезанных или проколотых проводов.
  • Осмотрите RCM C310A и C310B Рычаг/фиксатор положения разъема (CPA) для правильной работы.
    СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).

Были ли обнаружены опасения?
Да РЕМОНТ при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17
Нет Ошибка отсутствует и не может быть воссоздана в настоящее время. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint. ПЕРЕЙДИТЕ к A17

A17 ПРОВЕРЬТЕ ДОПОЛНИТЕЛЬНУЮ SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Ford Fusion. Pinpoint Test - DTC: G. Diagnosis and Testing ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

  • Зажигание ВЫКЛ.
  • Установите коленную подушку безопасности пассажира (если она была снята ранее).
    СМ.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Снова подключите все компоненты SRS (если они были ранее отключены).
  • Если ранее было указано отключить питание SRS, повторно включите SRS. Не подтверждайте SRS в это время.
    СМ.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (Дополнительная система пассивной безопасности 501-20B, Общие процедуры).
  • Зажигание включено.
  • ПРИМЕЧАНИЕ: При выборе Restraints в меню Self Test коды DTC извлекаются из RCM, OCSM и, при наличии, BECMB. С помощью диагностического сканера выполните Ограничения Самооценочный тест.

Извлекаются ли какие-либо диагностические коды неисправностей (DTC) RCM, OCSM и/или BECMB по запросу во время самопроверки?
Да Не удаляйте никакие диагностические коды неисправностей (DTC) пока не будут устранены все диагностические коды неисправностей (DTC).
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).
Нет Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.


Pinpoint Test - DTC: F. Диагностика и проверка

Б..

Pinpoint Test - DTC: H. Диагностика и проверка

B0050:11, B0050:12, B0050:13 и B0050:1D Информацию о схемах и разъемах см. в ячейке 46 электрических схем. Нормальная работа и неисправности Модуль RCM контролирует цепи выключателя замка ремня безопасности водителя на наличие следующих неисправностей: Разомкнутая цепь Короткое замыкание на напряжение Короткое замыкание на землю Ток вне диапазона Неисправен выключатель замка ремня безопасности водителя Если ..

Дополнительная информация:

Руководство по обслуживанию Ford Fusion 2013–2020: Задний сальник блока раздаточной коробки. Снятие и установка


Специальные инструменты) / Общее оборудование 205-126 (Т78П-4851-А) Удерживающее приспособление, фланец ведущей шестерни 308-877Установщик, уплотнение выходной шестерниTKIT-2012A-FLTKIT-2012A-ROW Съемник Удаление Снимите ПТУ/раздаточную коробку. См. также: Блок переключения мощности (308-07B Блок переключения мощности — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие). Используя специальный инструмент, удалите ..

Руководство по эксплуатации Ford Fusion 2013–2020: Рулевое управление


Электроусилитель руля ВНИМАНИЕ: Электроэнергия система рулевого управления имеет диагностические проверки которые постоянно следят за системой. Если обнаружена неисправность, отображается сообщение на информационном дисплее. Останови свой автомобиль, как только это станет безопасным. Выключите зажигание. Не менее чем через 10 секунд включите зажигание и следите за информационным дисплеем для предупреждение системы рулевого управления..

Категории

Качество топлива

Выбор правильного топлива

Ford Fusion. Fuel Quality

Ваш автомобиль предназначен для работы на обычный неэтилированный бензин с минимальным насос (R+M)/2 октановое число 87.

читать далее
