Ford Fusion: дополнительная система пассивной безопасности / модуль управления системой пассивной безопасности (RCM). Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. При установке нового RCM Требуется установка программируемого модуля (PMI). Обратитесь к Инструкции по диагностическому сканеру для выполнения программируемого модуля Установка (PMI).


1. ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Зажигание должно оставаться ВЫКЛЮЧЕННЫМ до тех пор, пока не будет произведен ремонт. полный. Несоблюдение этого указания может привести к серьезным травмы или смерть в случае случайного срабатывания.

   Если неисправность SRS присутствует, перейдите к шагу 3. В противном случае выключите зажигание, подождите не менее одной минуты и перейдите к шагу 4.


1. Обесточьте SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).

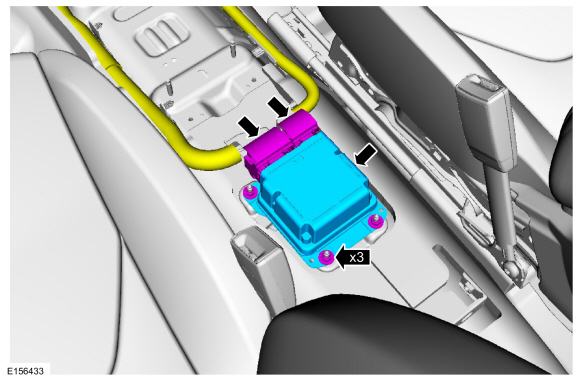

1. Отсоедините электрические разъемы, снимите гайки и RCM.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Если SRS был обесточен, повторно включите SRS. Не проверить SRS в это время.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   При установке нового RCM Требуется установка программируемого модуля (PMI). Обратитесь к Инструкции по диагностическому сканеру для выполнения программируемого модуля Установка (PMI).


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   С помощью диагностического сканера выполните инициализацию модуля ABS, следуя инструкциям на экране.


1. • Если был установлен новый RCM, подтвердите SRS. следующим образом: Включите зажигание из положения ON в положение OFF. Подождите 10 секунд, затем снова включите зажигание и следите за индикатором предупреждения о подушке безопасности. с установленными модулями подушек безопасности. Предупреждающий индикатор подушки безопасности горит непрерывно в течение примерно 6 секунд, а затем гаснет. При наличии неисправности SRS контрольный индикатор подушек безопасности либо не загорается, либо горит постоянно, либо мигает.

   • Мигание может не происходить примерно до 30 секунд после включения зажигания. Это время, необходимое RCM для завершения тестирования SRS. Если индикатор предупреждения о подушке безопасности не работает, а система SRS неисправность, звучит звуковой сигнал в виде 5 наборов по 5 гудков. Если это В случае возникновения неисправности диагностируйте и устраняйте неисправности индикатора подушек безопасности и любые неисправности системы SRS.
