Hyundai Palisade: интегрированный блок управления кузовным оборудованием (IBU) / переключатель управления IMS

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Интегрированный блок управления кузовом (IBU) / Переключатель управления IMS

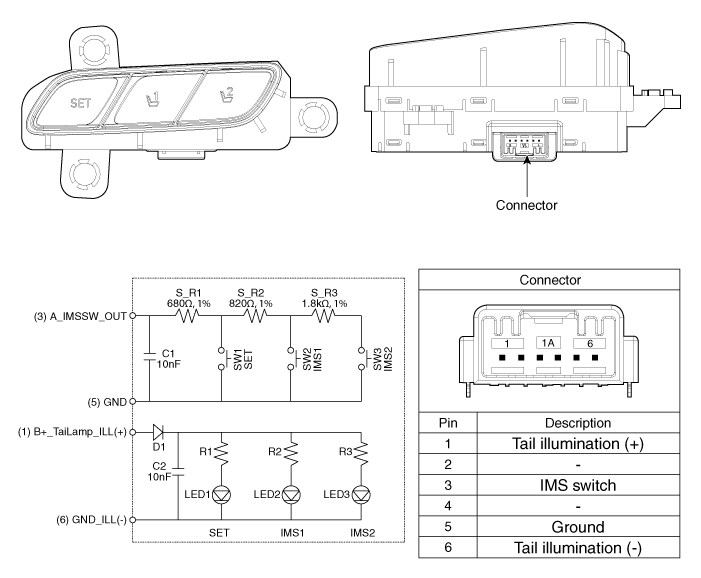

Компоненты и расположение компонентов
Компоненты

Hyundai Palisade. Components and components location

Процедуры ремонта
осмотр
1.
Отсоедините разъем переключателя управления IMS.

Hyundai Palisade. Repair procedures

2.

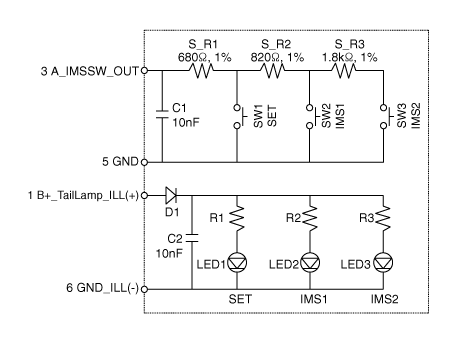

Когда переключатель управления питанием IMS находится в каждом положении, убедитесь, что непрерывность существует между терминалами ниже. Если непрерывность не соответствует указанной, замените переключатель управления IMS.

Hyundai Palisade. Repair procedures

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите обивку передней двери.
(См. Кузов — «Облицовка передней двери»)
3.

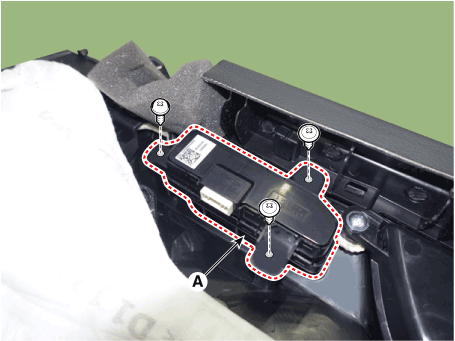

Отсоедините разъем переключателя IMS (A), а затем снимите переключатель IMS. (А).

Hyundai Palisade. Repair procedures

Монтаж
Hyundai Palisade. Repair procedures
–
Убедитесь, что разъемы переключателя управления IMS и соответствующие разъемы подключены правильно.
–
Убедитесь, что переключатель управления IMS работает нормально.
1.
Подсоедините разъемы и соберите переключатель управления IMS.
2.
Соберите обшивку передней двери.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
