Принципиальные схемы рулевого колеса с подогревом

Место в руководстве: Рулевая система
Общая информация — 1Механическая система двигателя — 44Электрическая система двигателя — 45Система контроля выбросов — 24Управление двигателем/топливная система — 93Система сцепления — 13Механическая коробка передач — 18Автоматическая трансмиссия — 87Система полного привода (4WD) — 26Карданный вал и ось — 29Подвесная система — 35Рулевая система — 20Сдержанность — 47Тормозная система — 36Кузов (внутри и снаружи) — 53Электрическая система кузова — 202Отопление, вентиляция, кондиционирование — 58
3шагов
~18мин
2/5сложность
Выполнено 0 из 3

Схематическая диаграмма

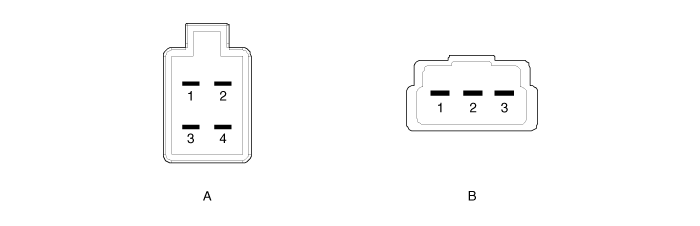

  1. Терминалы
  2. Терминальная функция
    Соединитель Нет Сигнал Цвет
    А 1 ЗАЗЕМЛЕНИЕ Черный
    2 Батарея Красный
    3 Выключатель Белый
    4 ВЕЛ Зеленый

    Соединитель Нет Сигнал Цвет
    Б 1 Обогреватель Желтый
    2 НТК Черный Красный
    3 ЗАЗЕМЛЕНИЕ Черный

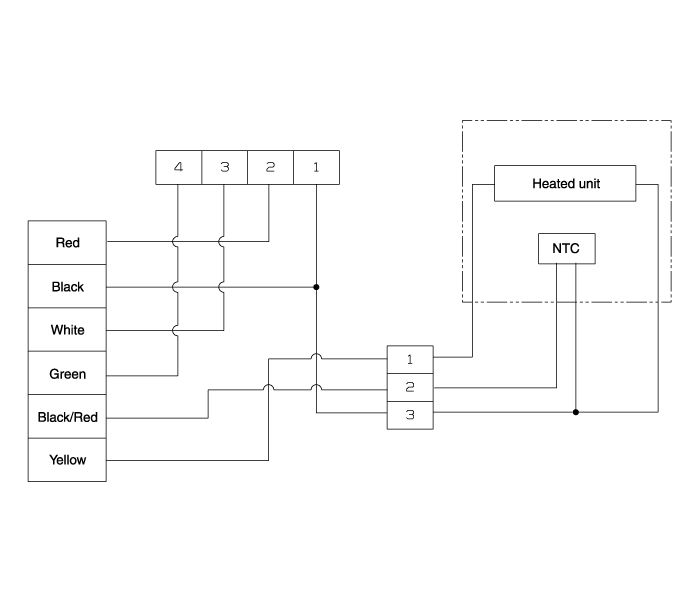

  3. Принципиальная схема
