Процедуры ремонта заднего сиденья

Замена

Замена сиденья в сборе

1. 1
   Ослабив крепежные болты, снимите спинку заднего сиденья в сборе (А).

   Момент затяжки : 44,1 ~ 59 Н·м



2. 2
   Отсоедините разъем (А).



3. 3
   Снимите крышку багажника (А).



4. 4
   Ослабив крепежный болт (А), снимите подушку заднего сиденья в сборе.



5. 5
   Установите в порядке, обратном снятию.

   Порядок установки болта и гайки крепления сиденья. Временно затяните в указанном порядке гайку и болт на передней части установочной детали петли кресла. После полной затяжки болта сзади части крепления петли кресла, полностью затяните болт на ее передней части. Опустив подушку сиденья, затяните болт крепления шарнира каркаса подушки. Убедитесь, что наклон сиденья и складывание спинки сиденья осуществляются плавно.

6. 6
   Нажмите на стопорный штифт (B) и снимите подголовник (A).



7. 7
   Ослабив крепежный винт, снимите задний крючок для сумки (A).
8. 8
   С помощью отвертки или съемника снимите декоративную накладку анкера страховочного троса (B).



9. 9

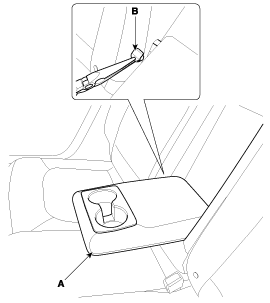

   С помощью длинного наконечника снимите штифт (B) и подлокотник (A).



10. 10
    С помощью отвертки или съемника снимите верхнюю лицевую панель (A).



11. 11
    Отстегните молнию на спинке сиденья (A) и застегните ее.



12. 12
    Удалите зажимы кольца борова) и привинтите.



13. 13
    Отсоедините крюк (В).



14. 14
    Вытяните направляющие подголовника (A), зажимая концы направляющих, и снимите их.



15. 15
    Отсоедините обивку спинки сиденья (А) от рамы спинки сиденья (В).



16. 16
    Отсоедините зажимы (В) на передней части спинки сиденья, снимите обивку спинки сиденья (А).



17. 17
    Установите в порядке, обратном снятию.

    Во избежание образования складок убедитесь, что материал равномерно натянут на чехол (B), прежде чем закреплять зажимы (A). Замените зажимы на новые с помощью специального инструмента [C (09880-4F000)].



18. 18
    Снимите чехол подушки спинки сиденья.
19. 19
    Вытяните защелки на передней части подушки сиденья, снимите чехол подушки сиденья (А).



20. 20
    Установите в порядке, обратном снятию.

    Во избежание образования складок убедитесь, что материал равномерно натянут на чехол (B), прежде чем закреплять зажимы (A). Замените зажимы на новые с помощью специального инструмента [C (09880-4F000)].



21. 21
    Нажмите на стопорный штифт (B), затем снимите подголовник (A).



22. 22
    С помощью отвертки или съемника снимите декоративную накладку анкера страховочного троса (A).



23. 23
    отстегните молнию на спинке сиденья (A), а затем застегните ее.



24. 24
    Снимите зажимы (A).



25. 25
    Отсоедините крюк (В).



26. 26
    Вытяните направляющие подголовника (A), зажимая концы направляющих, и снимите их.



27. 27
    Отсоедините обивку спинки сиденья от рамы спинки сиденья.
28. 28
    Отсоедините зажимы (В) на передней части спинки сиденья, снимите обивку спинки сиденья (А).



29. 29
    Установите в порядке, обратном снятию.

    Во избежание образования складок убедитесь, что материал равномерно натянут на чехол (B), прежде чем закреплять зажимы (A). Замените зажимы на новые с помощью специального инструмента [C (09880-4F000)].



Замена обивки спинки сиденья [RH] Замена чехла подушки сиденья Замена обивки спинки сиденья [LH]
