Система автоматической коробки передач опирается на различные данные измерений.
определить текущий статус управления и экстраполировать необходимые
компенсационные значения. Эти значения используются для управления исполнительными механизмами и
достичь желаемого результата управления. Если проблема с трансмиссией,
включая коробку передач, была идентифицирована, выполните самодиагностику и
базовая проверка коробки передач (проверка масла и жидкостей), а затем проверка
компонентов системы управления с помощью диагностического инструмента.

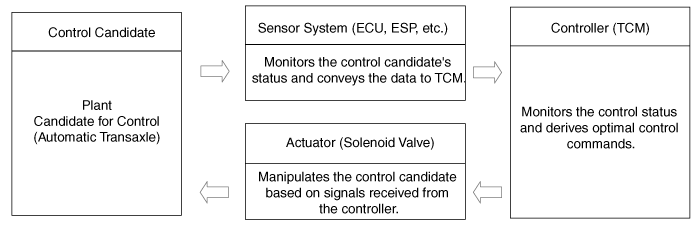

Состав системы управления
Диагностика неисправностей
Имеет отказоустойчивый механизм, который обеспечивает «хромание дома» 4-й
удержание передачи, чтобы автомобиль мог доехать до дома владельца или
дилерский магазин.
Отказоустойчивость: TCM обеспечивает удержание 4-й передачи и передачу заднего хода в случае неисправности.
Limp Home: поддерживает минимальную функциональность (Drive (4-я передача).
удерживать), задний ход) в случае неисправности, что позволяет
автомобиль, чтобы добраться до дилерского центра.
Самодиагностика
Модуль управления коробкой передач (TCM) постоянно находится на связи.
с элементами системы управления (датчики и соленоиды). Если
аномальный сигнал принимается дольше, чем заданная продолжительность, TCM
распознает неисправность, сохраняет код неисправности в памяти, а затем отправляет
сигнал неисправности через терминал самодиагностики. Такие коды неисправностей
резервируются независимо друг от друга и не будут сброшены, даже если зажигание
выключатель выключен, аккумуляторная батарея отсоединена или разъем TCM
отключен.
•
Отсоединение датчика или разъема привода при
переключатель зажигания находится в положении «Вкл.», генерирует диагностическую ошибку
Код (DTC) и фиксирует код в памяти. В таком случае отключение
батарея не очистит память диагностики неисправностей. Диагноз
необходимо использовать инструмент для очистки памяти диагностики неисправностей.
•
Перед снятием или установкой какой-либо детали прочтите диагностическую
коды неисправностей, а затем отсоедините отрицательную (-) клемму аккумуляторной батареи.
•
Перед отсоединением кабеля от клеммы аккумулятора поверните
ключ зажигания в положение OFF. Снятие или подключение кабеля аккумулятора
во время работы двигателя или при включенном зажигании может привести к
повреждение ТКМ.
•
При проверке генератора на состояние зарядки не
отсоедините клемму «+» аккумуляторной батареи, чтобы предотвратить блокировку двигателя.
Модуль(ECM) от повреждения из-за напряжения.
•
При зарядке аккумулятора с помощью внешнего зарядного устройства отсоедините клеммы аккумулятора со стороны автомобиля, чтобы не повредить TCM.
Процедура проверки (самодиагностика)
•
Когда напряжение батареи слишком низкое, диагностическая проблема
коды не читаются. Обязательно проверьте аккумулятор на предмет напряжения и
систему зарядки перед началом теста.
Процедура проверки (с использованием GDS)
1.
Выключите зажигание.
2.
Подключите GDS к разъему канала передачи данных на нижней аварийной подушке.
3.
Включите зажигание.
4.
Используйте GDS для проверки диагностического кода неисправности.
5.
Отремонтируйте неисправную деталь по диагностической карте.
6.
Сотрите диагностический код неисправности.
7.
Отключите ГДС.
•
После замены автоматической коробки передач используйте GDS для сброса
(стереть значения обучения TCM). Затем выполните модуль управления коробкой передач.
(TCM) для обеспечения оптимального качества переключения передач.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
•
Добавление жидкости для автоматической коробки передач.
(См. Гидравлическая система — «Жидкость»)
•
После обслуживания автоматической коробки передач или TCM очистите
Диагностический код неисправности (DTC) с помощью инструмента GDS. Диагностическая неисправность
Коды (DTC) нельзя удалить, отсоединив аккумуляторную батарею.
Корректирование
Обучение модуля управления коробкой передач (TCM)
При возникновении удара при переключении передач или при замене деталей, связанных с коробкой передач, необходимо выполнить обучение TCM.
В следующем случае ТКМ...
Удаление
•
Снятие подушки безопасности должно выполняться в соответствии с мерами предосторожности/процедурами, описанными ранее.
•
Перед отсоединением разъема датчика лобового столкновения отсоедините разъем(ы) передней подушки безопасности.
•
Не включай зажигание...
