Kia Optima Hybrid: электрохромное внутреннее зеркало заднего вида / зеркало с компасом Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Электрохромное внутреннее зеркало заднего вида / Процедуры ремонта зеркала компаса

Процедура калибровки

Если компас был откалиброван или настроен на зону отклонения номер неправильный, или вы едете в определенных местах (тоннель, паркинг в здании, подземный паркинг, возле трансформатора подстанции и т. д.), могут возникнуть следующие условия.

•	На дисплее было написано «С».

•	Направления по компасу становятся неточными.

•	Направление по компасу не меняется.

•	Некоторые направления компаса не отображаются.

•	Направления по компасу неточны при вождении на дальние расстояния.

Этот компас автоматически калибруется во время движения автомобиля, поскольку ваш маршрут проходит по полным кругам.

Если направление компаса автомобиля постоянно становится неточным, компас необходимо откалибровать вручную следующим образом:

1.	Сдвиньте автомобиль с большой стальной конструкции или кабеля электропитания.

2.	Включите компас, нажав кнопку A.

Проверьте номер зоны, нажав и удерживая кнопку A более 4 секунд, пока на дисплее не появится текущий номер зоны.

Для повторной калибровки удерживайте кнопку A в течение 3 секунд, пока не появится C. отображается. Если номер зоны отличается для вашей страны, установите правильный номер зоны, ссылаясь на «Установка зоны компаса», и выполните "процедура калибровки" снова.

4.	Проедьте на своем автомобиле не менее 2 кругов на расстоянии менее 5 миль. в час (8 км/ч), пока не появится направление по компасу. Вождение в круг в правостороннем направлении и в противоположном направлении возможен и если возможно, останавливает работу стеклоочистителя.

Если направление автомобиля по компасу становится неточным, как и раньше, повторите следующую процедуру.

При первой поездке на новом автомобиле или если аккумуляторная батарея была отсоединена, выполните процедуру калибровки, как описано выше.

Настройка зоны компаса

Этот компас должен быть настроен так, чтобы компенсировать разницу между истинным севером и магнитным севером. Чтобы установить вариант:

1.	Найдите свое текущее местоположение и номер зоны расхождения на карте зоны.

2.	Нажмите кнопку A более 4 секунд. Текущий номер зоны появится на дисплее.

3.	Отпустите и нажимайте кнопку A до тех пор, пока не появится новый номер зоны. появляется на дисплее. После того, как вы перестанете нажимать кнопку, дисплей покажет направление по компасу в течение нескольких секунд.

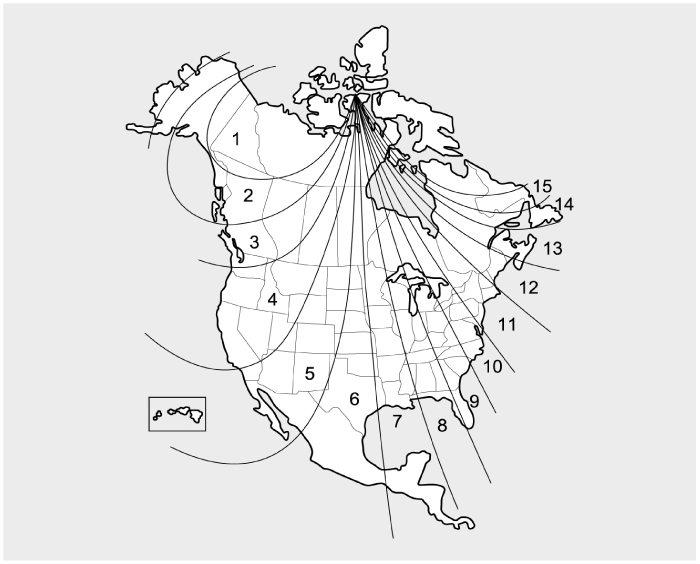

Карта зоны

1)	Не устанавливайте багажник для лыж, антенну и т. д., которые прикреплены к автомобилю с помощью магнита. Они влияют на работу компас.

2)	Если показания компаса вскоре отклоняются от правильного после повторной регулировки проверьте компас в авторизованном дилер.

3)	Компас может не показывать правильную точку компаса в туннелях или при движении вверх или вниз по крутому склону. (Компас возвращается к правильной точке компаса, когда транспортное средство перемещается в зону, где геомагнетизм стабилизировался.)

Описание и работа зеркала компаса

Функция 1. Нажмите кнопку A внизу зеркала заднего вида, чтобы включить функцию зеркала компаса, чтобы отобразить знак направления на небольшой доске в верхней правой части зеркала. ...
