Kia Optima Hybrid: механическая система двигателя / проверка компрессии

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Механическая система двигателя / Испытание на сжатие

Проверка давления сжатия
При недостатке мощности, чрезмерном расходе масла или низкой экономии топлива измерьте давление сжатия.
Двигатель может запуститься в любое время, когда автомобиль находится в режиме READY.1. Прогрейте и остановите двигатель.
1.
Прогрейте и остановите двигатель.
Дайте двигателю прогреться до нормальной рабочей температуры.
2.
Снимите кожух двигателя.
3.
Отсоедините разъемы форсунок (А).

4.
Отсоедините разъемы катушки зажигания (А).

5.
Снимите катушки зажигания (А).

6.
Снимите свечи зажигания.
С помощью свечного ключа на 16 мм выкрутите 4 свечи зажигания.
7.
Проверить давление сжатия в цилиндре.
(1)
Вставьте компрессометр в свечное отверстие. Если возможно, поместите прибор так, чтобы его было видно изнутри автомобиля.

(2)
Прикрепить ГДС
–
Подключите кабель GDS к разъему канала передачи данных.
–
Выберите модель автомобиля, а затем систему HCU.
–

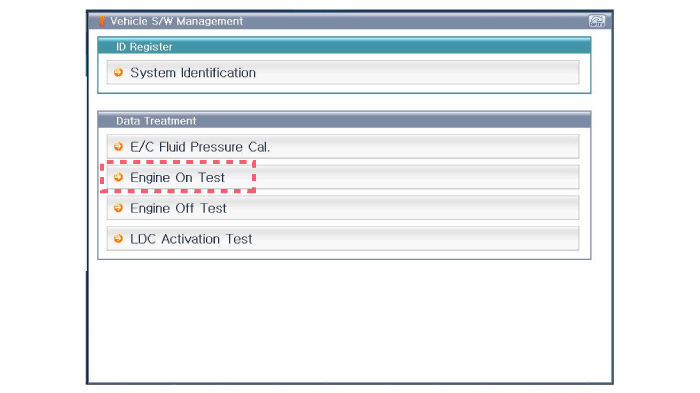

Выберите «Двигатель в тесте». См. скрины ниже.
(3)
Проворачивая двигатель, измерьте давление сжатия.
–
При нажатой педали тормоза нажмите кнопку «Старт/Стоп» (SSB) один раз.
–
Если двигатель заводится, дайте ему провернуть от 8 до 10 циклов. (пока показания манометра не стабилизируются), затем нажмите SSB один раз, чтобы остановить запуск двигателя.
–
Если двигатель не проворачивается сам по себе при включении SSB нажата, следует использовать GDS для проворачивания двигателя. В то время как в «Проверка двигателя» следуйте инструкциям на экране.
–

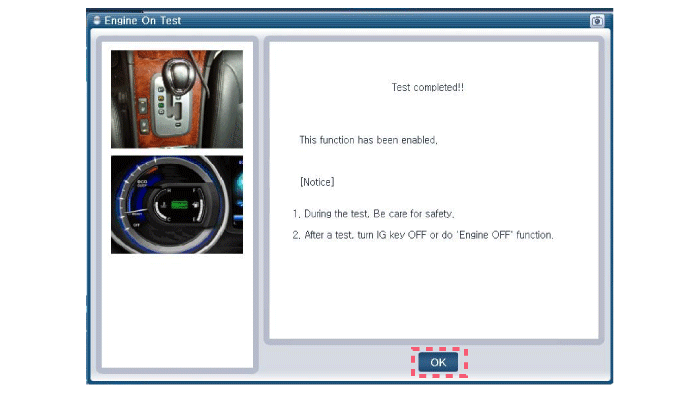

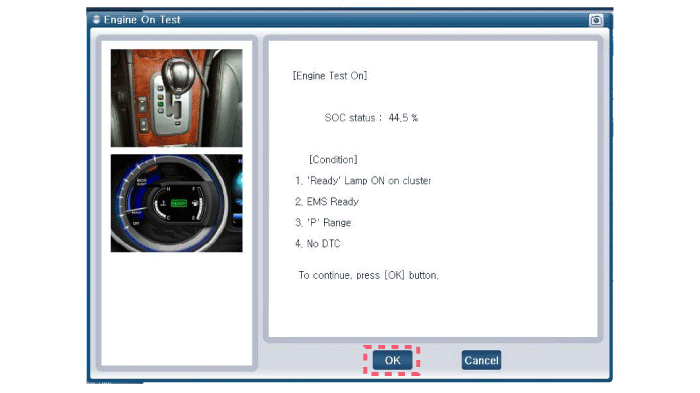

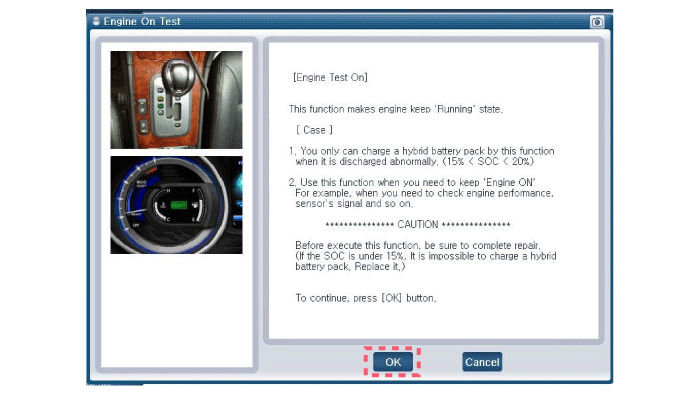

«Engine On Test» запустит запуск двигателя. После того, как показания компрессии стабилизируются (8-10 циклов), нажмите кнопку SSB один раз, чтобы остановить запуск.

(4)
Повторите шаги с (1) по (3) для каждого цилиндра.
Убедитесь, что зажигание находится в режиме OFF между проверками каждого цилиндра.
Это измерение должно быть выполнено, когда температура двигателя еще близка к рабочей.
Давление сжатия:
1283 кПа (13,0 кгс/см?, 185 psi) / 200 ~ 250 об/мин
Минимальное давление:
1135 кПа (11,5 кгс/см?, 164 фунтов на кв. дюйм)
Разница между каждым цилиндром:
100 кПа (1,0 кгс/см², 15 фунтов на кв. дюйм) или менее
(5)
Если компрессия в одном или нескольких цилиндрах низкая, через свечу влить в цилиндр небольшое количество моторного масла заглушку и повторите шаги с (1) по (3) для цилиндров с низким сжатие.
•
Если добавление масла помогает компрессии, вполне вероятно, что поршневые кольца и/или отверстие цилиндра изношены или повреждены.
•
Если давление остается низким, возможно, клапан заедает, или его посадка неправильная, или может иметь место утечка через прокладку.
8.
Переустановите свечи зажигания.
9.
Установите катушки зажигания.
Момент затяжки:
3,9 ~ 5,9 Н·м (0,4 ~ 0,6 кгс·м, 2,9 ~ 4,3 фунт-фут)
10.
Подсоедините разъемы форсунок и разъемы катушек зажигания.
11.
Некоторые коды DTC могут существовать после инспекционного теста, и их может потребоваться удалить вручную с помощью GDS.
Технические характеристики

... Технические характеристики ОписаниеСпецификацииОграничениеОбщиеТипРядный, DOHC?Количество цилиндров4?Диаметр88 мм (3,464 дюйма)?Ход97 мм (3,819 дюйма)?Общий рабочий объем2359 см3 (143,90 куб.дюйма)?Степень сжатия13,0 ± 0,3 ...
