Kia Optima Hybrid: система обнаружения слепых зон / описание и работа

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Система обнаружения слепых зон / Описание и работа

Описание

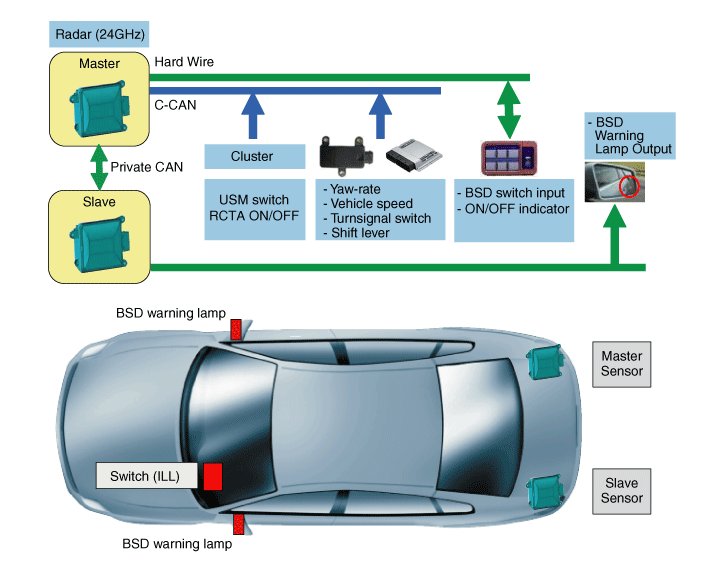

Система BSD (обнаружение слепых зон) использует радарный датчик для предупреждения водителя во время движения.

Он определяет заднюю часть автомобиля и предоставляет информацию водителю.

–	BSD (обнаружение слепых зон) Дальность предупреждения зависит от скорости вашего автомобиля. Однако, если скорость вашего автомобиля примерно на 10 км/ч больше, чем у другого автомобиля, предупреждение не работает.

–	LCA (ассистент смены полосы движения) Когда автомобиль приближается к вашему автомобилю на высокой скорости, срабатывает предупреждение.

–	RCTA (Предупреждение о перекрестном движении сзади) Когда ваш автомобиль движется назад, датчик обнаруживает приближающиеся автомобили и срабатывает предупреждение.

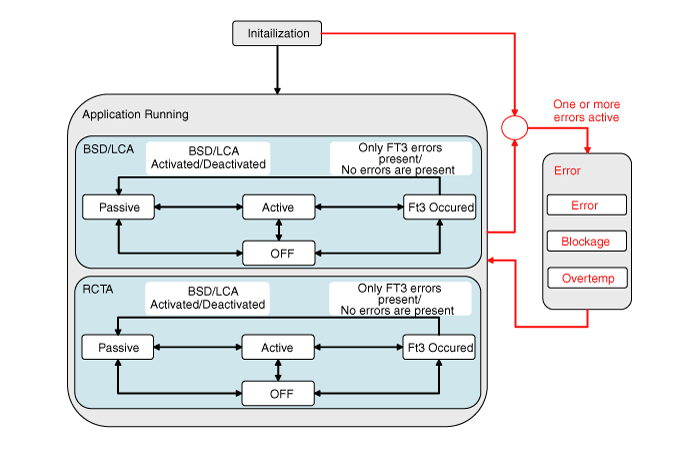

Режим работы системы

1.	При запуске двигателя при выключенном выключателе включается режим OFF. ? Системы могут управляться отдельно на основе каждого условия активации. Например, система BSD и LCA включена BSD. кнопка переключателя и система RCTA включена переключателем RCTA USM.

2.	При нажатии переключателя ON в режиме OFF активируется пассивный режим.

Если запустить двигатель при выключенном переключателе, активируется пассивный режим.

? Когда зажигание включено, переключатель находится в исходном состоянии: сохраняется последнее положение.

–	Если IGN OFF -> ON при включенном переключателе, переключатель включен.

–	Если IGN OFF -> ON при выключенном переключателе, переключатель выключен.

4.	Если вы запускаете двигатель с включенным переключателем BSD или если вы включаете BSD и LCA с выключенным BSD, контрольная лампа наружного зеркала заднего вида включается на 3 секунды.

5.	Если условия активации (скорость и радиус кривизны) выполняются во время движения, включается активный режим (выдается предупреждение).

6.	Если условия активации (скорость или радиус кривизны) не выполняются во время движения, активируется пассивный режим (предупреждение отключено).

7.	В зависимости от обнаруженных ошибок система BSD и LCA (включая систему RCTA) переходит в режим Fail.

8.	Если обнаруженная ошибка устранена, система BSD и LCA (включая систему RCTA) переходит в последний режим перед режимом Fail.

9.	Если нажать кнопку OFF во время работы системы, система перейдет в режим OFF. ? Поскольку системы управляются отдельно, только BSD и Система LCA переходит в режим OFF при нажатии переключателя BSD в положение OFF. И только РКТА система переходит в режим OFF при выборе RCTA USM OFF.

Состояние предупреждения

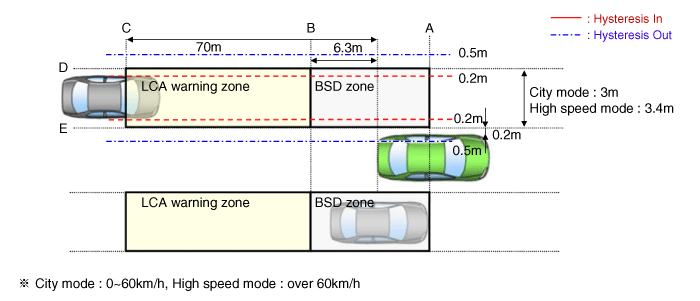

1.	Зона предупреждения

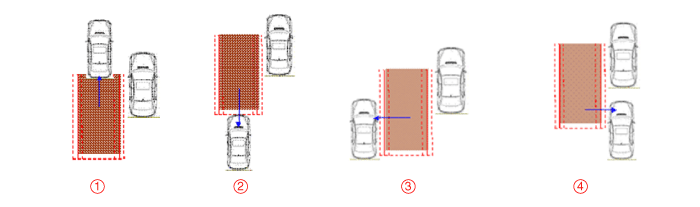

Условия включения предупреждения BSD

Весь кузов целевого автомобиля находится за линией А.

Любая часть целевого транспортного средства пересекает линию B.

Любая часть целевого автомобиля пересекает линию D и гистерезис In.

Вся часть целевого транспортного средства проходит линию E и гистерезис In.

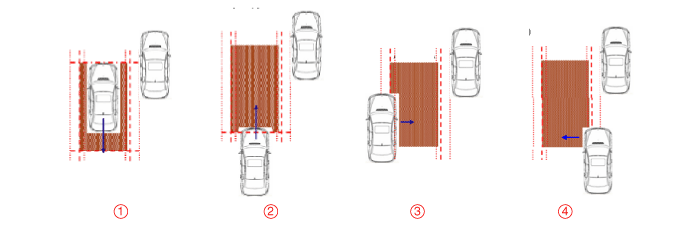

Условия отключения предупреждения BSD

Весь кузов целевого транспортного средства движется перед линией А.

Весь корпус целевого транспортного средства перемещается за линию B.

Весь кузов целевого автомобиля проходит линию D и гистерезис Out.

Вся часть целевого транспортного средства проходит линию E и гистерезис Out.

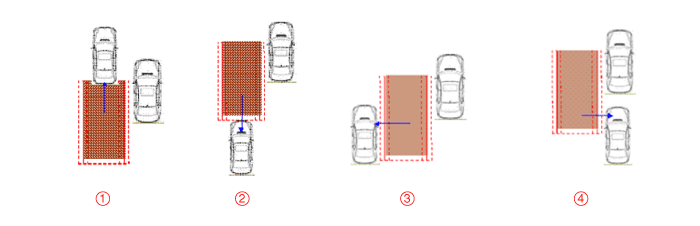

Условия включения предупреждения LCA

Весь корпус целевого автомобиля находится за линией B.

Любая часть целевого транспортного средства пересекает линию C.

Любая часть целевого автомобиля пересекает линию D и гистерезис In.

Вся часть целевого транспортного средства проходит линию E и гистерезис In.

Во всех вышеперечисленных условиях TTC (время до столкновения) составляет не менее 4,5 с.

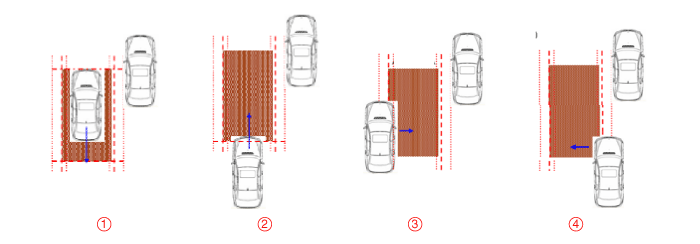

Условия отключения предупреждения LCA

Весь кузов целевого автомобиля находится перед линией B.

Весь кузов целевого транспортного средства пересекает линию C.

Весь кузов целевого автомобиля проходит линию D и гистерезис Out.

Весь кузов целевого автомобиля проходит линию E и гистерезис Out.

Во всех вышеперечисленных условиях TTC (время до столкновения) не превышает 4,5 с.

6.	Условия активации датчика Переключатель BSD и LCA (обозначается светодиодом переключателя) включен. Скорость автомобиля: 30 км/ч или быстрее Радиус кривизны: 100 м или более Относительная скорость автомобиля: Все, кроме -10 ~ 250?/ч ("-" означает обгон впереди идущего транспортного средства)

7.	Условия отключения датчика Переключатель BSD и LCA (обозначается светодиодом переключателя) выключен. Скорость автомобиля: 28 км/ч или меньше Радиус кривизны: 70 м или менее Относительная скорость автомобиля: Все, кроме -10 ~ 250?/ч ("-" означает обгон впереди идущего транспортного средства)

Запрет управления системой

Радар завален обломками: Состояние системы - Выводится сообщение о блокировке

Если датчик на заднем бампере загрязнен снегом, грязью или наклейками, его эффективность обнаружения может снизиться.

Радарная установка повреждена внешним ударом: пришлите код ошибки

Сбой системы BSD и LCA: отправьте код ошибки

Радар перегрет: Состояние системы - выводится сообщение о перегреве.

Предупреждение о перекрестном движении сзади (RCTA)

Элемент	Контрольное значение	Примечания
Рабочая скорость автомобиля	0 - - 10 км/ч	Работа на задней передаче
Относительная скорость	4 - 36 км/ч	+ : закрытие
Рабочее расстояние	0,5 - 20 м	Транспорт: 20 м Мотоциклы: 15 м Тележки для покупок: 10 м

Эта функция помогает водителю для обнаружения приближающегося транспортного средства сзади, которое невозможно визуально определяется, когда водитель едет задним ходом, чтобы вытащить автомобиль с места стоянки.

Предупреждение генерируется для целевое транспортное средство, если оно находится в пределах двух секунд на основе TTC (время до Столкновение). Люди не считаются приближающимися к цели, когда предупреждение водителя. (Предупреждение может не генерироваться.)

Время до столкновения (TTC): представляет собой ожидаемое время, когда цель повлияет на транспортное средство водителя, учитывая относительное расстояние и скорость приближающегося автомобиля. Если это меньше чем 2,0 секунды, генерируется предупреждение.

Зона предупреждения показана на следующем рисунке:

Диапазон обнаружения

10.

Предупреждение о перекрестном движении сзади (RCTA)

Когда ваш автомобиль движется задним ходом с парковки, датчик обнаруживает приближающиеся автомобили и дает информацию водителю.

Условия эксплуатации

–	Когда зажигание включено, если вы нажмете переключатель BSD, загорится индикатор переключателя, и система будет готова к работе.

–	Система работает, когда скорость автомобиля ниже 10 км/ч при включенной передаче R.

–	Диапазон обнаружения RCTA составляет 0,5 м ~ 20 м в зависимости от стороны направление. Если скорость приближающегося автомобиля составляет 4~36 км/ч при обнаружении диапазон, он обнаружен. Однако диапазон чувствительности системы зависит от условий. Всегда обращайте внимание на окружающих.

Тип предупреждения

–	Если транспортное средство, обнаруженное датчиками, приближается к вам автомобиля, предупреждающий звуковой сигнал, и сигнальная лампа будет мигать на наружное зеркало заднего вида.

–	Если обнаруженный автомобиль вышел из зоны обнаружения, сзади ваше транспортное средство, движущееся в направлении, противоположном вашему транспортному средству, или движущееся медленно, предупреждение отменяется.

–	Система работает неправильно из-за обстоятельств, всегда обращайте внимание на окружающих.

11.

Нерабочее состояние

–	Кривые дороги, платные ворота и т. д.

–	Окружение датчика загрязнено дождем, снегом, грязью и т. д.

–	Задний бампер рядом с датчиком закрыт или скрыт посторонними предметами, такими как наклейка, защита бампера, подставка для велосипеда и т. д.

–	Поврежден задний бампер или датчик не на месте.

–	Высота автомобиля сильно меняется, например, когда багажник загружен тяжелыми предметами, ненормальное давление в шинах и т. д.

–	Из-за плохой погоды, такой как сильный дождь или снег.

–	Неподвижный объект находится рядом, например ограждение и т. д.

–	Рядом с транспортными средствами, такими как строительная площадка, находится большое количество металлических веществ.

–	Рядом находится большое транспортное средство, например, автобус или грузовик.

–	Рядом мотоцикл или велосипед.

–	Плоский прицеп, похожий на автомобиль, находится рядом.

–	Когда другое транспортное средство проезжает мимо очень быстро.

–	При смене полосы.

–	При движении вниз или вверх по крутой дороге с разной высотой полосы движения.

–	Когда другой автомобиль едет сзади очень близко или едет очень близко.

–	При установке прицепа или перевозчика.

–	При высокой температуре заднего бампера.

–	Когда датчики закрыты автомобилем, стеной и столбом парковки.

–	Когда ваш автомобиль движется назад, если обнаруженный автомобиль также движется назад.

–	Если есть мелочи, такие как тележка для покупок и детская коляска..

–	Если есть транспортное средство низкой высоты, например, точечное транспортное средство.

–	Когда автомобиль приближается к вашему автомобилю.

12.

Примеры неправильного обслуживания

• Проверьте состояние бампера.

- Если Bumper-Skin покрыт снегом или грязью, работа системы предупреждения может ухудшиться.

• Проверьте окружающий бампер.

- Если рядом с Радаром-Сенсором находятся металлические предметы, может возникнуть ложная тревога.

• Проверьте форму бампера и состояние установки.

- Если бампер и радар-датчик установлены неправильно, производительность системы предупреждения может ухудшиться.

• Проверьте состояние установки бампера, кронштейна и радарного датчика.

если произошло смещение.

- Бампер: состояние установки, трещины на бампере

- Кронштейн: модификация, отключение, позиционирование кронштейна

- Крепление датчика: винт ослаблен, проверьте на наличие посторонних предметов.

• Проверьте светодиод переключателя.

- Не подается в DTC, т.к. невозможна проверка на отсутствие отключения и короткого замыкания.

Компоненты и расположение компонентов

Компоненты 1. Блок BSD (правый: главный/левый: подчиненный)2. BSD-переключатель 3. Контрольная лампа BSD (встроенная в наружное зеркало) ...

Процедуры ремонта

Диагностика с помощью GDS 1. Дефекты системы BSD можно быстро диагностировать с помощью GDS. GDS быстро управляет приводом для контроля, входных/выходных значений и самодиагностики. 2. Подключите кабель GDS к данным...
