Kia Optima Hybrid: Переключатель электрооборудования сиденья/электропривода сиденья Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Сиденье электрическое / Процедуры ремонта переключателя управления сиденьем с электроприводом

осмотр

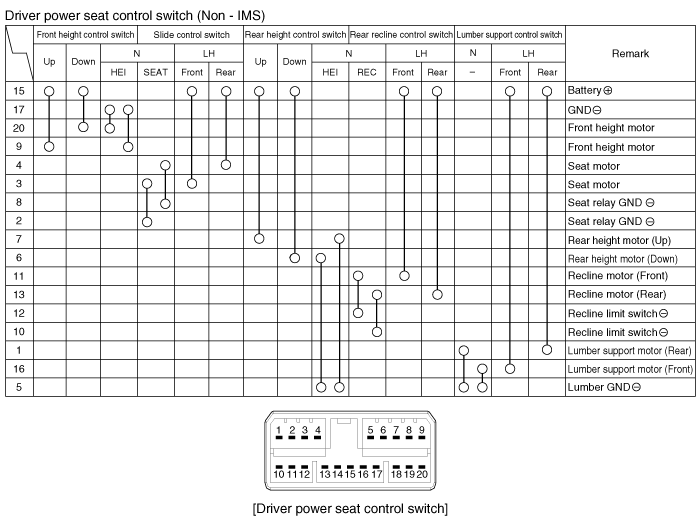

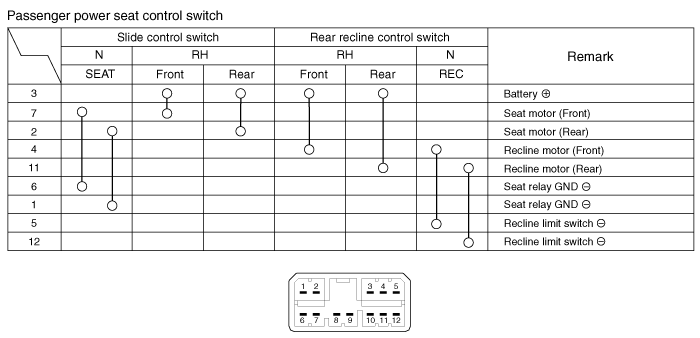

Когда переключатель сиденья с электроприводом находится в каждом положении, убедитесь, что существует непрерывность между терминалами ниже. Если преемственность не такая указано, замените переключатель сиденья с электроприводом.
A : Переключатель управления сиденьем с электроприводом

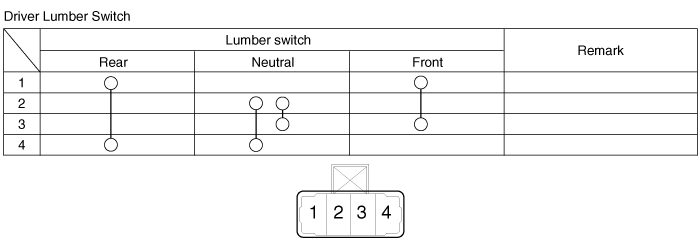

B : Переключатель поддержки пиломатериалов

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите переключатель управления сиденьем (А).

3.
Снимите боковую крышку сиденья (А).
(См. группу BD - "Переднее сиденье")

4.
Отсоедините разъем переключателя управления сиденьем с электроприводом (А).

5.
Снимите переключатель управления сиденьем с электроприводом (A), отвернув крепежные винты (3EA).

Монтаж
–
Убедитесь, что разъемы переключателя управления IMS и соответствующие разъемы подключены правильно.
–
Убедитесь, что переключатель управления IMS работает нормально.
1.
Подсоедините разъемы и соберите переключатель управления IMS.
2.
Соберите боковую крышку сиденья.
Схемы переключателя управления сиденьем с электроприводом

Принципиальная электрическая схема ...

Схемы выключателя обогревателя сиденья

Принципиальная электрическая схема ...
