Kia Soul EV: Процедуры ремонта Crash Pad / Center Fascia Panel

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Аварийная площадка / Процедуры ремонта центральной панели приборов

Замена

•	Наденьте перчатки, чтобы защитить руки.

•	Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

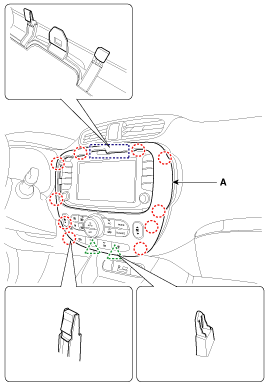

1.	С помощью отвертки или съемника снимите центральную панель (А).

2.	Отсоедините разъемы контроллера кондиционера и отопителя (А).

Установите в порядке, обратном снятию.

•	Убедитесь, что разъемы подключены правильно.

•	Замените все поврежденные клипсы.

Компоненты центральной лицевой панели и расположение компонентов

Расположение компонента 1. Центральная панель ...

Компоненты нижней панели Crash Pad и расположение компонентов

Расположение компонента 1. Нижняя панель аварийного щитка ...
