Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Аварийная площадка / Процедуры ремонта поперечной балки капота в сборе

Замена

•	Наденьте перчатки, чтобы защитить руки.

•	Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Восстановите хладагент с помощью станции восстановления/переработки/зарядки.

3.	Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора. (См. Механическая система двигателя — «Охлаждающая жидкость»)

4.	Снимите верхнюю крышку капота. (См. «Верхняя крышка кожуха»)

5.	Снимите болты, а затем трубу (А) с сердцевины испарителя.

Снимите болты, а затем расширительный клапан (А) с сердцевины испарителя.

Момент затяжки :

7,8 ~ 11,7 Н·м (0,8 ~ 1,2 кгс·м, 5,7 ~ 8,6 фунт-фут)

•	Заглушите или закройте линии сразу после их отсоединения, чтобы избежать попадания влаги и пыли.

•	При установке замените уплотнительное кольцо новым (B).

7.	Ослабьте болты крепления поперечины капота (А).

8.	Снимите обе стороны переднего сиденья в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)

9.	Снимите основную подушку безопасности в сборе. (См. Аварийную подушку — «Основная аварийная подушка в сборе»)

10.	Отсоедините разъемы рулевой колонки. (См. Система рулевого управления — «Рулевая колонка и вал»)

11.	Опустите рулевую колонку после ослабления крепежных болтов. (См. Система рулевого управления — «Рулевая колонка и вал»)

12.

Снимите задний воздуховод в сборе (А).

[левый]

(1)	Снимите фиксированный колпачок педали акселератора (А).

(2)	Выверните крепежный болт (А) и снимите модуль педали акселератора.

(3)	Снимите фиксатор напольного ковра (А), зачистку пола и зажимы проводов (В).

(4)	Снимите ковер с пола.

(5)	Ослабьте гайку и снимите узел заднего воздуховода (А).

[Правый]

(1)	Снимите фиксатор напольного ковра (А), зачистку пола и зажимы проводов (В).

(2)	Снимите ковер с пола (A).

(3)	Ослабьте гайку и снимите узел заднего воздуховода (А).

13.	Снимите узел рычага переключения передач. (См. Система автоматической коробки передач — «Рычаг переключения передач»)

14.	Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).

15.	Ослабив крепежные болты и гайки, снимите центральный кронштейн поперечины капота (А).

16.	Отсоедините разъемы распределительной коробки в салоне (А).

17.	Снимите зажимы крепления распределительной коробки в салоне (А).

18.	Отсоедините разъемы мультибокса (А). [Драйвер] [Пассажирский]

19.	Отсоедините разъем (А) и монтажные зажимы (В) на передней стойке. [Драйвер] [Пассажирский]

20.	Снимите сливной шланг (А).

21.

Развяжите стопорный штифт и снимите высоковольтный кабель нагревателя PTC (A).

(1)	Потяните штифт (А) в направлении стрелки.

(2)	Нажмите на фиксированный штифт (-) и затем потяните его, вставляя отвертку (A) в отверстие (B).

22.	Ослабив гайки и болты, полностью снимите поперечину капота и блок отопителя и вентилятора (А).

23.

Отсоедините разъемы блока отопителя и вентилятора.

(1)	Снимите болт (A) и зажим (B), а затем снимите высоковольтный нагреватель PTC. Масса.

(2)	Отсоедините разъем привода впуска (А) и снимите зажимы крепления проводки.

(3)	Отсоедините блок вентилятора (А) и снимите зажимы крепления проводки.

(4)	Отсоедините блок ШИМ (А) и снимите зажимы крепления проводки.

(5)	Отсоедините двигатель вентилятора (А) и снимите зажимы крепления проводки.

(6)	Отсоедините разъемы привода регулятора температуры (А) и датчика воздуховода (В).

(7)	Отсоедините разъемы привода управления режимами (А) и снимите зажимы крепления проводки.

(8)	Удалите винт (A) и крепеж (B), а затем снимите блок управления звуком виртуального двигателя.

24.

Отсоедините разъемы блока отопителя и вентилятора.

(1)	Отсоедините разъем привода впуска (А) и снимите зажимы крепления проводки.

(2)	Отсоедините электродвигатель вентилятора (А), привод регулятора температуры. (B), разъемы привода управления режимами (C), а затем отсоедините проводку. монтажные клипсы.

(3)	Отсоедините датчик температуры испарителя (А), поле разъемы резистора кондиционера (B) транзистора эффекта, а затем снимите зажимы крепления проводки.

(4)	Отсоедините разъем кластерного ионизатора (А) и снимите зажимы крепления проводки.

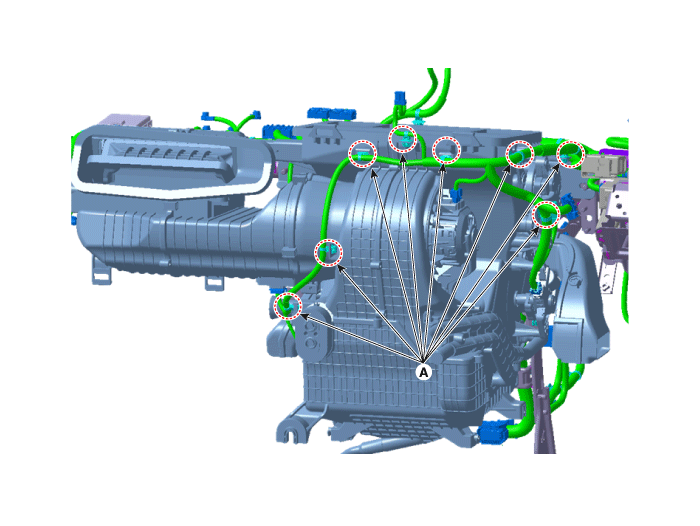

(5)	Снимите монтажные зажимы (А) проводки блока отопителя и вентилятора.

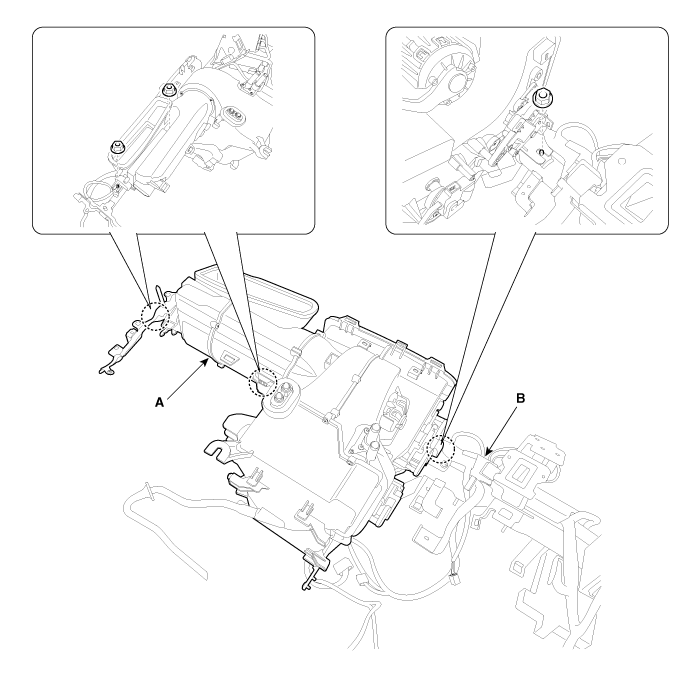

25.	Ослабьте болты крепления блока отопителя и вентилятора (А), затем снимите крепежные зажимы (В).

26.	Снимите блок отопителя и вентилятора (А) с поперечной балки капота (В), предварительно ослабив крепежные гайки.

27.

Установите в порядке, обратном снятию.

•	Убедитесь, что защитная накладка правильно установлена на направляющие штифты.

•	Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты.

•	Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно.

•	Введите код защиты от кражи для радио, а затем введите предустановленные радиостанции клиента.

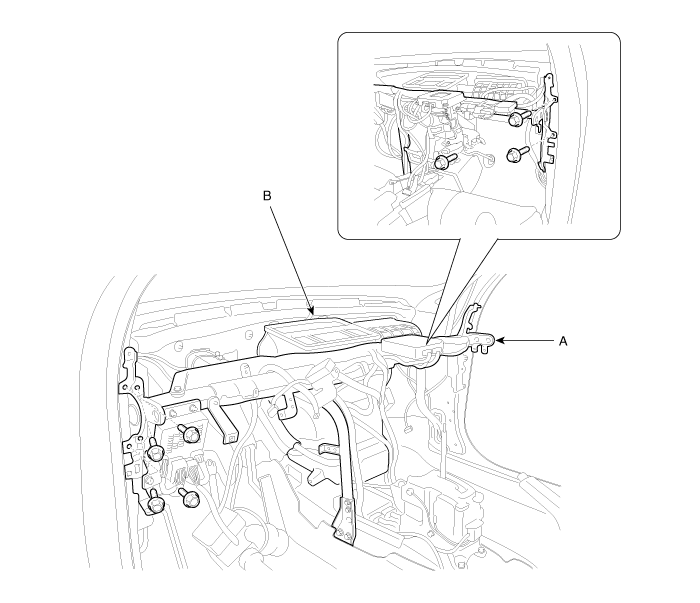

Компоненты и расположение компонентов поперечной балки капота в сборе
