Kia Soul EV: Система освещения / Процедуры ремонта фар
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Система освещения
/ Процедуры ремонта фар
| Удаление |
Фары головного света во время использования сильно нагреваются; не прикасайтесь к ним и не подключайте какие-либо устройства сразу после их выключения.
|
Лампу фары нельзя вынимать из блока фары до момента установки новой лампы.
Если оставить лампу фары снятой на длительный период времени, это может привести к ухудшению рабочих характеристик лампы фары.
Загрязнения могут попасть в блок фары, где они могут осесть на рассеивателе и отражателе.
Никогда не включайте фары, если лампа снята с блока фары.
|
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
|
| 3. |
Ослабьте болты крепления (3EA) фары. Снимите фару в сборе (В) после отсоединения разъемов фары (А).
[левый]
[Правый]
|
| Монтаж |
| 1. |
Установите лампы головного света.
|
| 2. |
Установите на место крышки ламп фар.
|
| 3. |
Соберите фару в сборе после подсоединения разъема лампы.
|
| Замена |
Фара ближнего света (лампа)
| 1. |
Выключите выключатель фар.
|
| 2. |
Отсоедините разъем питания от лампы.
|
| 3. |
Снимите пылезащитный колпачок (А).
|
| 4. |
Снимите патрон (А) с фары в сборе.
|
| 5. |
Выньте лампочку (А) из разъема.
|
| 6. |
Установите в порядке, обратном снятию.
|
Фара дальнего света (лампа)
| 1. |
Выключите выключатель фар.
|
| 2. |
Отсоедините разъем питания от лампы.
|
| 3. |
Снимите пылезащитный колпачок (А).
|
| 4. |
Отсоедините разъем (А) от лампы.
|
| 5. |
Снимите лампу дальнего света фары (А).
|
| 6. |
Установите в порядке, обратном снятию.
|
| Инструкции по наведению фар |
Фары должны быть направлены с правильной настройкой луча
оборудования, а также в соответствии с инструкциями производителя оборудования.
инструкции.
Если есть какие-либо правила, относящиеся к прицеливанию головы
лампы в зоне, где будет использоваться автомобиль, отрегулируйте так, чтобы они соответствовали
эти требования.
Поочередно поворачивайте регулировочный механизм, чтобы отрегулировать фару.
цель. Если оборудование для настройки луча отсутствует, выполните следующие действия:
|
| 1. |
Накачайте шины до указанного давления и снимите с автомобиля все грузы, кроме водителя, запасного колеса и инструментов.
|
| 2. |
Автомобиль должен стоять на ровной поверхности.
|
| 3. |
Нарисуйте вертикальные линии (вертикальные линии, проходящие через центры соответствующих фар) на экране.
|
| 4. |
С фарой и аккумулятором в нормальном состоянии направьте фары так, чтобы самая яркая часть приходилась на вертикальные линии.
A : Вертикальный ближний/дальний свет
|
Направление передних противотуманных фар
Передние противотуманные фары должны быть направлены так же, как и фары.
С передними противотуманными фарами и аккумулятором в нормальных условиях,
направьте передние противотуманные фары, повернув отверстие для регулировочного винта (А) с
отвертка.

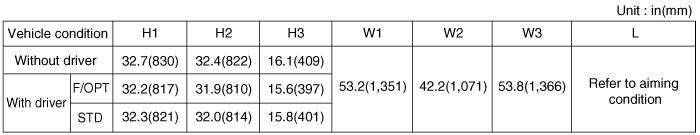

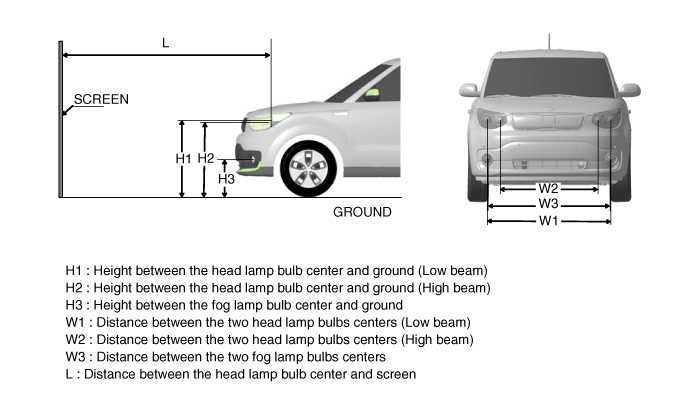

Точка прицеливания фар и противотуманных фар
Общие/Европа
| 1. |

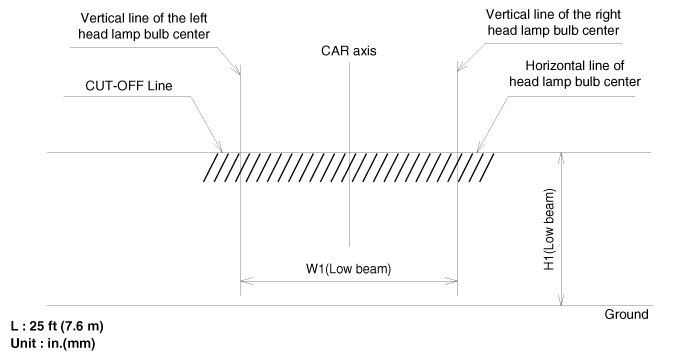

Фара головного света (ближний свет)
|
| 2. |

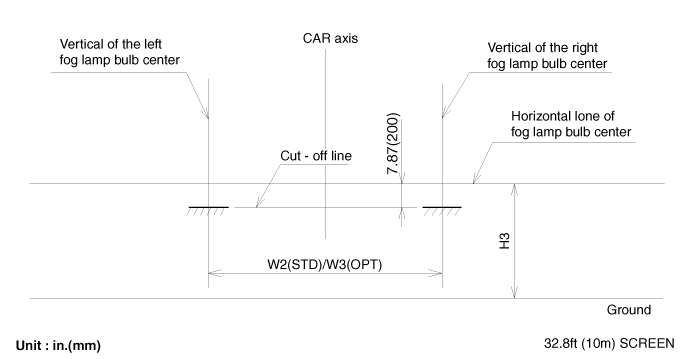

Включите передний противотуманный фонарь без присутствия водителя.
Светотеневая граница должна проецироваться в допустимом диапазоне (заштрихованная область).
|
