Отопление, вентиляция, кондиционирование

Активатор автоматического предотвращения запотевания

Место в руководстве: Отопление, вентиляция, кондиционирование
Общая информация — 8обслуживание — 31механика двигателя — 49электрика двигателя — 15система контроля выбросов — 11Управление двигателем/топливная система — 45система сцепления — 12система механической коробки передач — 11Система DCT (трансмиссия с двойным сцеплением) — 16приводные валы и оси — 9приостановка — 16рулевое управление — 10удерживающая система — 15система торможения — 22Кузов (внутри и снаружи) — 89заднее сиденье — 16Электрическая система — 25Хромированное внутреннее зеркало заднего вида с электроприводом — 64Отопление, вентиляция, кондиционирование — 31
12шагов
~72мин
3/5сложность
Выполнено 0 из 12

описание и работа

Описание

Датчик автоматического предотвращения запотевания находится на лобовом стекле автомобиля. крепится и чувствует влагу; вентилятор включается для предотвращения запотевания предотвращения и, таким образом, для лучшего обзора и повышения комфорта для обеспечения. Блок управления кондиционером получает сигнал от датчика и снимает его защита от запотевания путем управления впускным приводом, кондиционером, приводом автоматического отпотевания, скорость вентилятора и исполнительный механизм режима.

процедуры ремонта

ТЕСТ

  1. «Выключить» зажигание.

  2. Разъем от датчика привода автообдува снять его.

  3. Клемма (+) подачи питания на клемму 3 разъема исполнительного механизма режима и клемму заземления (-) к клемме 7. После проверьте, работает ли двигатель в режиме разморозки. Связи поменяйте их местами, чтобы проверить, происходит ли обратный ход.

  4. Разъем на датчике привода автоматического обогревателя соединять.

  5. «Включить» зажигание.

  6. Проверьте потенциометр обратной связи. Для этого измерьте напряжение между выводами 4 и 5.

    1. -
    2-й -
    3. ОТКРЫТЬ (по часовой стрелке)
    4. Датчик REF (+5В)    		 5. Обратная связь - привод
    6. Масса датчика
    7. ЗАКРЫТЬ (против часовой стрелки)

    СПЕЦИФИКАЦИЯ

    положение закрылка НАПРЯЖЕНИЕ (В) обнаружение ошибок
    ДЕФ (ВКЛ.) 1,7 ± 0,15 В Низкое напряжение: 0,6 В или меньше
    ЗАЩИТА (ВЫКЛ.) 4,7 ± 0,15 В Высокое напряжение: 4,7 В или более

    Текущее положение сообщается приводу для управления.

  7. Если измеренное напряжение не соответствует спецификации, замените хороший привод автоматического обогревателя.

8-й.

Если доказано, что проблема связана с приводом автоматического предотвращения запотевания сохраняется, замените привод.

СНЯТИЕ И УСТАНОВКА

  1. Отсоедините кабель заземления аккумуляторной батареи.

  2. Снимите корпус перчаточного ящика.

    (См. Кузов — «Корпус перчаточного ящика»)

  3. Ослабьте крепежный винт и воздуховод вентиляции пространства для ног пассажирского сиденья (А). Удалять.

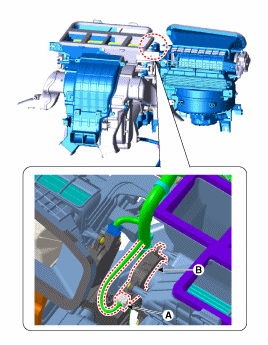

  4. Отсоедините разъем, а затем активатор автоматического предотвращения запотевания. (A) снимите после ослабления винтов.

  5. Установка производится в порядке, обратном снятию.
