Федербейн ворн

Компоненты и обзор компонентов

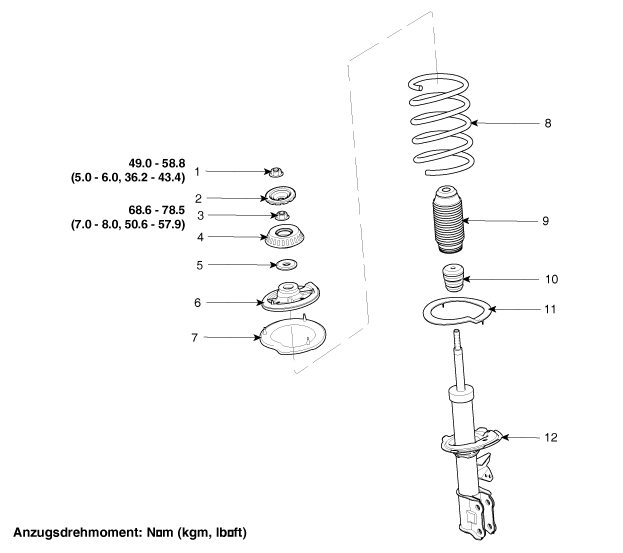

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

процедуры ремонта

расширение

1. 1

   Снимите колесные гайки, переднее колесо и шину со ступицы переднего колеса.

   Момент затяжки. 107,9~128 Н·м



2. 2

   Снимите верхнюю панель капота.

   (См. главу «Кузов» — «Верхняя отделка капота»)

3. 3

   Отверните стопорные гайки стойки (А).

   Момент затяжки. 58,8~49 Н·м



4. 4

   Болт кронштейна шланга суппорта (A) и болт кронштейна датчика скорости вращения колеса (B). отвинтить.

   Момент затяжки. А: 8,8~13,7 Н·м В: 7,8~11,8 Н·м





5. 5

   Снимите гайку подвески стабилизатора поперечной устойчивости (А).

   Момент затяжки. 98,0~118 Н·м



6. 6

   Ослабьте винты и снимите узел стойки (А) с поворотного кулака.

   Момент затяжки. 98,0~118 Н·м



7. 7

   Установка производится в порядке, обратном снятию.

ДЕМОНТАЖ

1. 1

   Сожмите спиральную пружину с помощью приспособления для сжатия пружин.

2. 2

   Используйте специальный инструмент (09546-3X100), чтобы ослабить самоконтрящуюся гайку.

   Момент затяжки. 68,6~78 Н·м



3. 3

   Подшипник стойки, верхнее седло пружины, цилиндрическая пружина и пыльник стойки срывать.

4. 4

   Сборка производится в порядке, обратном разборке.

ТЕСТ

1. 1

   Проверьте верхний подшипник стойки на предмет износа и повреждений.

2. 2

   Проверьте резиновые детали на наличие повреждений и износа.

3. 3

   Нажмите и вытащите поршневой шток (А), проверяя на наличие неровностей. Проверьте сопротивление и необычный шум.



исправить

1. 1

   Полностью вытяните шток поршня.

2. 2

   Высверлите патрон стойки в области «А», чтобы выпустить газ из цилиндра. позволить сбежать.
